Hygiene-Muttern für zertifizierte Hygienekomponenten
Hygiene-Muttern sind speziell für Anwendungen konzipiert, die höchste Sauberkeit erfordern. Sie bestehen aus korrosionsbeständigem Edelstahl und verfügen über hygienische Designs zur Vermeidung von Ablagerungen.
Hygiene-Muttern für reinigungsgerechte Schraubverbindungen
Hygiene-Muttern schaffen einen geschlossenen Gewindeabschluss an Maschinen und Anlagen, die regelmäßig gereinigt werden oder in hygienisch sensiblen Produktionsbereichen eingesetzt sind. Ihre abgerundete Außenkontur und die geschlossene Hutmutterform reduzieren offene Gewindebereiche, an denen sich Feuchtigkeit oder Produktrückstände ansammeln könnten.
Typische Anwendungen finden sich in der Lebensmittel- und Getränkeindustrie, in pharmazeutischen Anlagen, Verpackungsmaschinen und hygienischen Fördersystemen. MOVET bietet hygienische Muttern aus Edelstahl in verschiedenen Gewindegrößen, Werkstoffen und zertifizierten Ausführungen an.
Was unterscheidet eine Hygienemutter von einer Standardmutter?
Eine herkömmliche Sechskantmutter besitzt auf beiden Seiten eine offene Gewindebohrung. Abhängig von der Schraubenlänge kann dadurch ein Gewindeende hervorstehen, das bei der Reinigung nur schwer vollständig zugänglich ist. Eine Hygiene-Hutmutter deckt dieses Gewindeende mit einer geschlossenen und abgerundeten Kopfform ab.
| Mutternausführung | Konstruktives Merkmal | Typische Verwendung |
|---|---|---|
| Offene Sechskantmutter | Durchgehendes Innengewinde, Gewindeende kann sichtbar bleiben | Allgemeine industrielle Schraubverbindungen |
| Edelstahl-Hutmutter | Geschlossene Kappe über dem Schrauben- oder Bolzenende | Maschinenverkleidungen, Gestelle und technische Anlagen |
| Zertifizierte Hygienemutter | Geschlossene, reinigungsgerechte Außenkontur, je nach Modell mit Dichtung | Hygienisch sensible und regelmäßig gereinigte Maschinenbereiche |
Hygiene-Muttern sind nicht automatisch selbstsichernde Muttern. Eine vorhandene Silikondichtung dichtet den Übergang zur Gegenfläche ab, ersetzt jedoch keine konstruktive Schraubensicherung gegen ein selbstständiges Lösen der Verbindung.
Hygiene-Muttern nach Gewinde und Ausführung auswählen
Die passende Hygienemutter muss zum Außengewinde, zur verfügbaren Einschraubtiefe und zu den Reinigungsbedingungen der Maschine passen. Die folgende Übersicht zeigt die derzeit in der Kategorie auswählbaren Eigenschaften:
| Auswahlmerkmal | Verfügbare Ausführungen | Hinweis zur Auswahl |
|---|---|---|
| Gewinde | M3, M4, M5, M6, M8, M10, M12, M14, M16, M20, M24 und M30 | Muss mit Gewindedurchmesser und Gewindesteigung des Gegenstücks übereinstimmen |
| Material | Edelstahl 1.4301 / V2A oder Edelstahl 1.4401 / V4A | Nach Korrosionsbelastung, Feuchtigkeit und Reinigungsmedien auswählen |
| Oberfläche | Poliert oder hochglanzpoliert | Produktbezogene Oberflächenangaben und technische Zeichnung prüfen |
| Dichtung | Je nach Ausführung mit blauer Silikondichtung | Materialbeständigkeit und Zustand der Dichtung berücksichtigen |
| Zertifizierung | 3-A Sanitary Standard oder 3-A Sanitary Standard / EHEDG | Zertifizierung immer für den konkret ausgewählten Artikel kontrollieren |
Neben dem Nenndurchmesser sind die nutzbare Gewindetiefe, die äußeren Abmessungen der Mutter und der vorhandene Montagefreiraum entscheidend. Eine Hygienemutter M8 kann beispielsweise nicht allein anhand der Gewindeangabe ausgewählt werden, wenn unterschiedliche Höhen oder Außenabmessungen angeboten werden.
3-A-Hygienemuttern für Lebensmittel- und Pharmaanlagen
Ausgewählte MOVET Hygienemuttern sind nach dem 3-A Sanitary Standard 88-00 zertifiziert. Sie sind für Befestigungspunkte vorgesehen, an denen geschlossene Außenflächen und gut zugängliche Übergänge die regelmäßige Reinigung unterstützen sollen.
Die Zertifizierung einer einzelnen Hutmutter bestätigt nicht automatisch die hygienegerechte Konstruktion der vollständigen Maschine. Auch Schraube, Gegenfläche, Dichtung, Gewindebohrung und angrenzende Bauteile müssen auf das vorgesehene Reinigungsverfahren abgestimmt sein.
Bei Artikeln, die in den Produktmerkmalen zusätzlich mit EHEDG geführt werden, sollten die konkreten Zertifikate und technischen Unterlagen geprüft werden. Nicht jede Gewindegröße oder Materialvariante ist automatisch mit derselben Zertifizierung erhältlich.
Hygienemuttern aus V2A oder V4A
Edelstahl 1.4301 beziehungsweise V2A eignet sich für zahlreiche industrielle und hygienisch sensible Anwendungen mit moderater Korrosionsbelastung. Er wird unter anderem für Maschinen, Verkleidungen und Befestigungen in feuchten Produktionsbereichen eingesetzt.

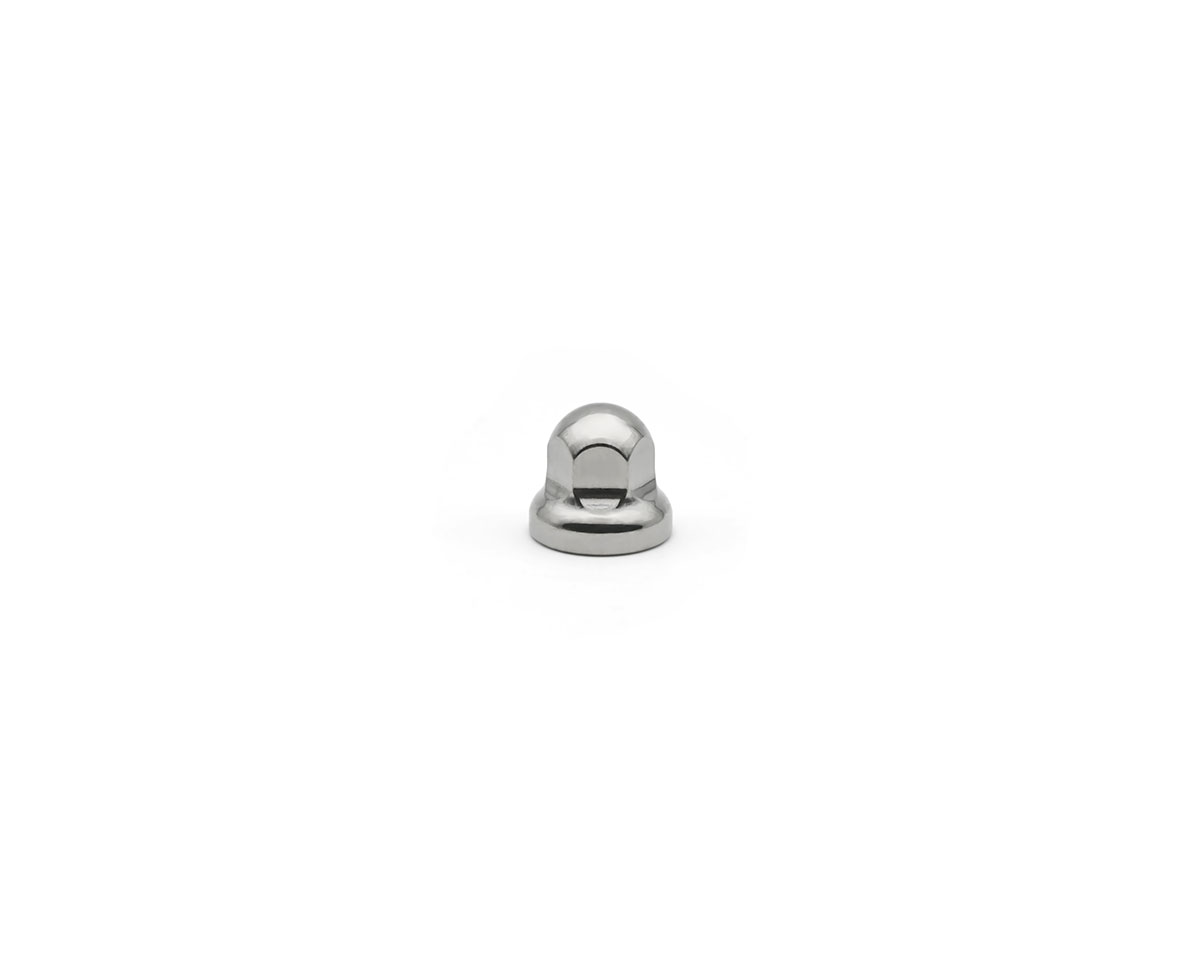

Edelstahl 1.4401 beziehungsweise V4A enthält zusätzlich Molybdän und bietet dadurch eine erhöhte Beständigkeit gegenüber verschiedenen korrosiven Bedingungen. AISI-316-Hygienemuttern werden deshalb häufig für anspruchsvollere Reinigungs- und Umgebungsbedingungen ausgewählt.
Auch V4A ist nicht uneingeschränkt gegen jedes Medium beständig. Reinigungsmittel, Konzentration, Temperatur, Einwirkdauer und mögliche Chloridbelastungen müssen bei der Werkstoffauswahl berücksichtigt werden.
Blaue Silikondichtung und polierte Oberfläche

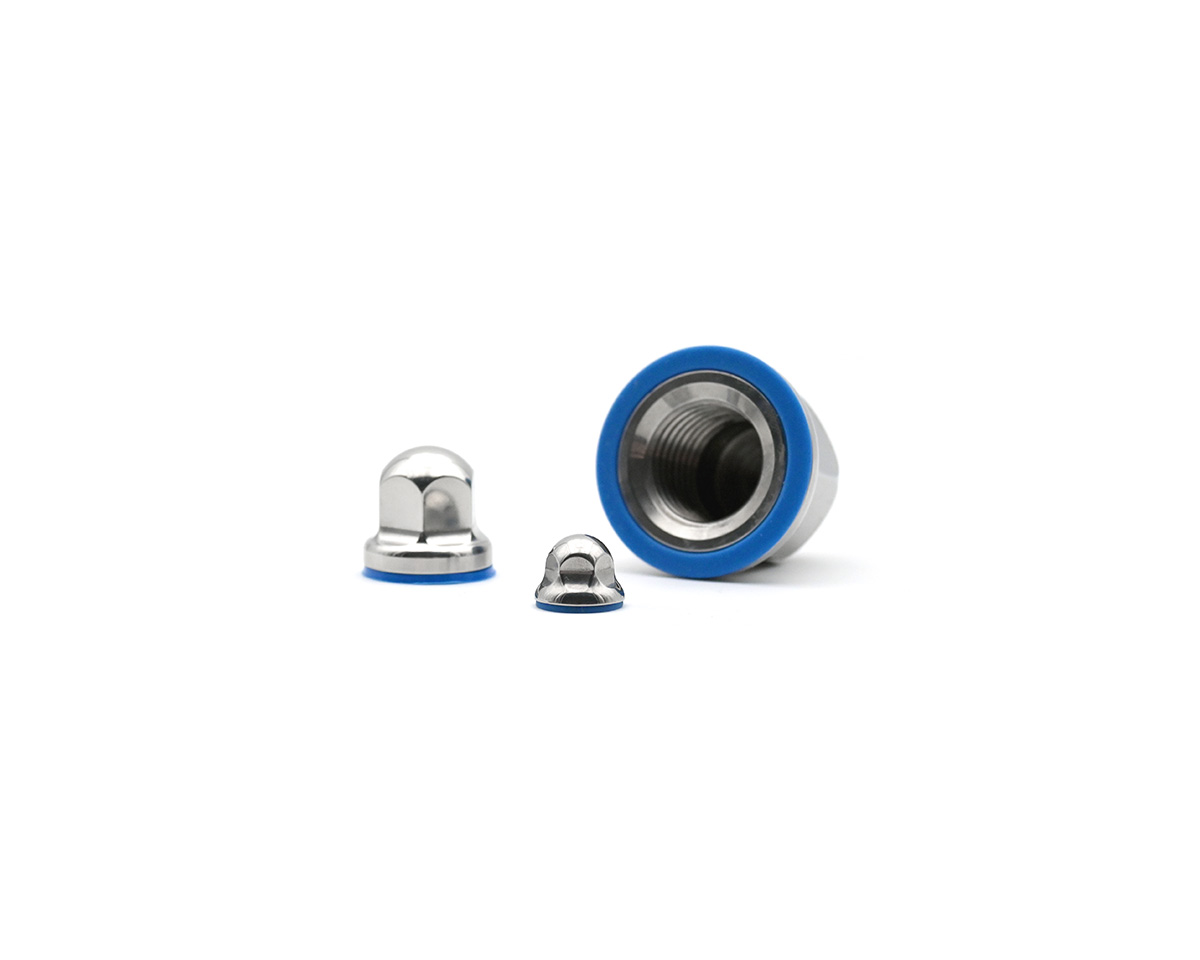

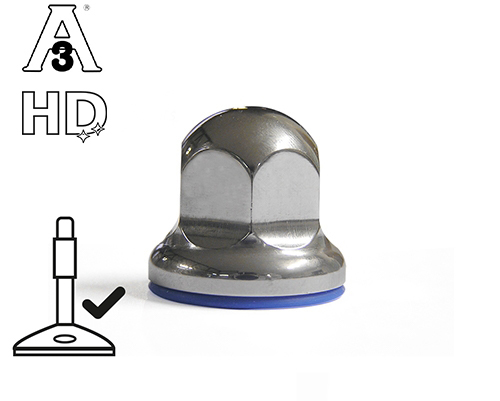

Bei den entsprechenden 3-A-Ausführungen verschließt eine blaue Silikondichtung den Übergang zwischen Hygienemutter und Montagefläche. Dadurch kann vermieden werden, dass Flüssigkeiten oder Rückstände unmittelbar unter die Mutter gelangen.
Die blaue Farbe erzeugt in vielen Lebensmittel- und Pharmaanwendungen einen deutlichen visuellen Kontrast. Eine beschädigte, fehlende oder falsch positionierte Dichtung lässt sich dadurch bei Kontrollen leichter erkennen.
MOVET beschreibt die Dichtungen ausgewählter 3-A-Hutmuttern als unverlierbar und gegen übermäßiges Quetschen geschützt. Zusätzlich werden polierte Oberflächen mit einer Rauheit unter Ra 0,8 µm angegeben. Diese Eigenschaften sollten vor der Bestellung anhand der Produktdaten des konkreten Artikels bestätigt werden.
Hygiene-Muttern richtig montieren und kombinieren
Die Länge der eingesetzten Schraube oder des Gewindebolzens muss zur inneren Tiefe der Hutmutter passen. Stößt das Gewindeende innerhalb der geschlossenen Kappe an, bevor die Mutter vollständig auf der Gegenfläche anliegt, kann die Verbindung nicht korrekt gespannt oder abgedichtet werden.
Die Montagefläche sollte eben, sauber und frei von Beschädigungen sein. Bei Ausführungen mit Silikondichtung darf diese nicht verdreht, eingeklemmt oder außerhalb der vorgesehenen Position montiert werden.
Für eine abgestimmte hygienische Schraubverbindung können die Muttern mit passenden Hygiene-Schrauben kombiniert werden. Werden Ersatzdichtungen benötigt, stehen unter Hygiene-Dichtungen weitere zertifizierte Dichtungselemente zur Verfügung.
Hygiene-Muttern auswählen und online kaufen
Über die Produktfilter lassen sich die Hygienemuttern nach Edelstahlwerkstoff, Gewinde, Oberfläche, Dichtung und Zertifizierung eingrenzen. Vergleichen Sie anschließend die vollständige Produktbezeichnung und die technische Zeichnung mit der vorhandenen Konstruktion.
Nach der Montage sollten Mutter, Dichtung und angrenzende Flächen regelmäßig auf Beschädigungen, Lockerung und Ablagerungen kontrolliert werden. Bei einem Wechsel von Reinigungsmittel, Temperatur oder Reinigungsverfahren ist die Werkstoff- und Dichtungseignung erneut zu bewerten.
Weitere Befestigungselemente und Zubehörlösungen für hygienisch sensible Maschinenbereiche finden Sie unter zertifizierte Hygiene-Komponenten . Für Anwendungen ohne besondere Hygieneanforderungen stehen zusätzlich Edelstahl-Hutmuttern in verschiedenen Ausführungen zur Verfügung.
