Stehlager für Maschinenbau und Förderanlagen

Stehlager und Gehäuselager für Maschinen und Förderanlagen

Stehlager sind montagefertige Gehäuselagereinheiten zur sicheren Lagerung rotierender Wellen. Sie werden über die Grundfläche auf einem Maschinengestell, einer Konsole oder einer anderen ebenen Anschraubfläche befestigt. Typische Einsatzbereiche sind der Maschinenbau, die Fördertechnik, Produktionsanlagen sowie landwirtschaftliche Maschinen.

Stehlager gehören zur übergeordneten Gruppe der Gehäuselager und werden häufig auch als Lagerböcke bezeichnet. Eine vollständige Stehlagereinheit besteht aus dem Gehäuse und dem darin montierten Lagereinsatz. Der Begriff Stehlagergehäuse bezeichnet dagegen streng genommen nur das Gehäuse ohne eingesetztes Lager.

Das passende Stehlager auswählen

Stehlager sind montagefertige Gehäuselagereinheiten zur sicheren Lagerung rotierender Wellen. Je nach Einsatzbereich stehen Ausführungen mit Kunststoff- oder Edelstahlgehäuse sowie unterschiedlichen Lagereinsätzen zur Verfügung.

Stehlager für Wellen von 12 bis 60 mm

Das MOVET Sortiment umfasst Stehlager für zahlreiche gängige Wellendurchmesser. Besonders häufig eingesetzt werden Stehlager mit 20 mm, 25 mm, 30 mm, 40 mm oder 50 mm Lagerbohrung. Die Angabe des Durchmessers bezeichnet dabei die passende Wellenabmessung. Für denselben Wellendurchmesser können unterschiedliche Gehäuse, Lagereinsätze und Bohrungsabstände zur Verfügung stehen.

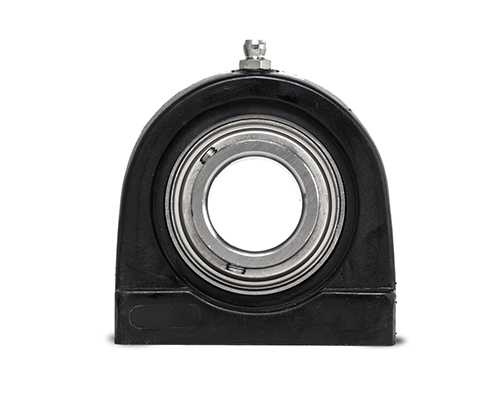

Ein Stehlager mit 20 mm Bohrung ist beispielsweise mit Kunststoff- oder Edelstahlgehäuse sowie mit unterschiedlichen Lagereinsätzen erhältlich. Der Wellendurchmesser allein reicht daher nicht aus, um die passende Lagereinheit zu bestimmen. Vor der Auswahl sollten zusätzlich die Befestigungsmaße und die Bedingungen am Einsatzort geprüft werden.

Stehlager aus Edelstahl oder Kunststoff

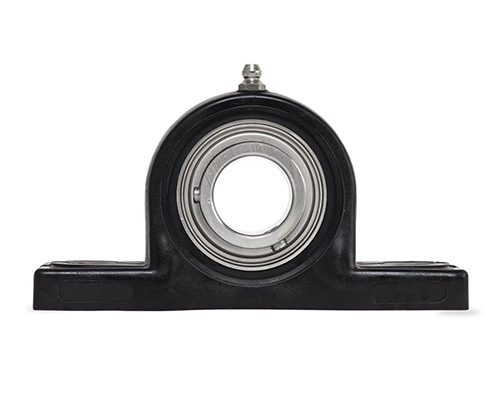

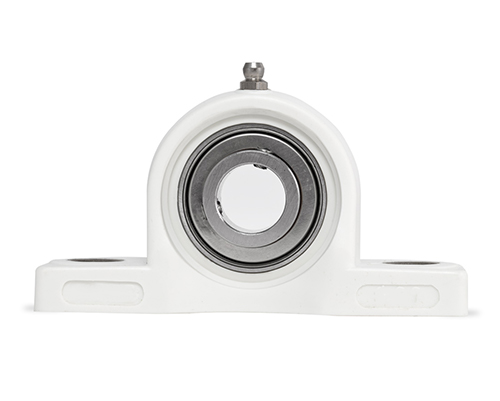

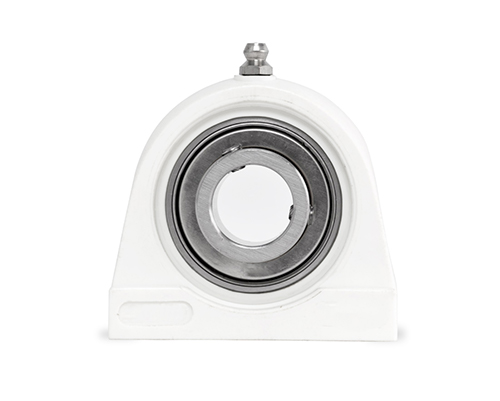

Stehlager mit Kunststoffgehäuse verbinden ein geringes Gewicht mit einer guten Beständigkeit gegen Feuchtigkeit und zahlreiche Umwelteinflüsse. Je nach Ausführung sind die Gehäuse in Weiß, Schwarz oder Blau erhältlich und können mit Lagereinsätzen aus Stahl, Edelstahl oder Kunststoff kombiniert werden.

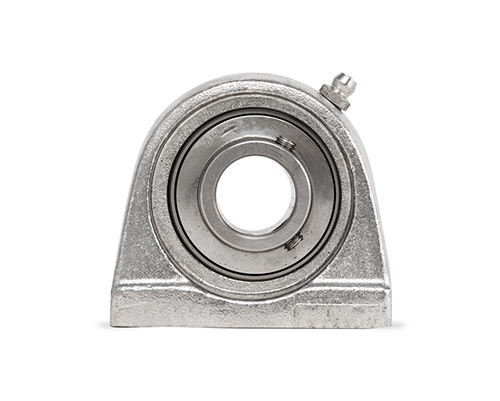

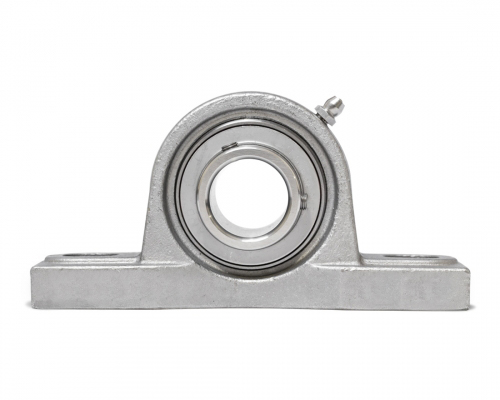

Stehlager aus Edelstahl eignen sich besonders für korrosionsbelastete und hygienisch anspruchsvolle Maschinen und Anlagen. Die konkrete Eignung hängt jedoch nicht nur vom Gehäuse ab. Auch der Lagereinsatz, die Dichtungen, der verwendete Schmierstoff sowie die Reinigungs- und Betriebsbedingungen müssen berücksichtigt werden.

Stehlager mit Kugellager oder Kunststoff-Gleitlager

Stehlager mit Kugellagereinsatz eignen sich für zahlreiche rotierende Anwendungen im Maschinen- und Anlagenbau. Je nach Ausführung kann der Lagereinsatz im Gehäuse begrenzte Fluchtungsfehler zwischen Welle und Gehäuse ausgleichen. Varianten mit Stahleinsatz sind für viele industrielle Standardanwendungen geeignet, während Edelstahlausführungen bei Feuchtigkeit, Korrosion oder erhöhten Hygieneanforderungen Vorteile bieten.

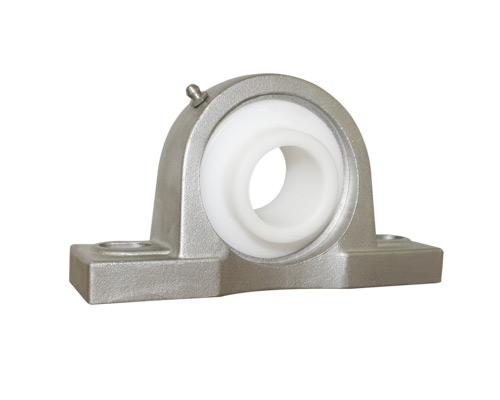

Stehlager mit Kunststoff-Gleitlagereinsatz stellen für bestimmte Anwendungen eine leichte und korrosionsbeständige Alternative dar. Abhängig vom eingesetzten Kunststoff können sie sich für einen schmierstoffarmen oder trockenen Betrieb eignen. Belastung, Drehzahl, Temperatur und Umgebungsbedingungen müssen dabei immer auf die jeweilige Produktausführung abgestimmt werden.

Hygienische Stehlager für die Lebensmittelindustrie

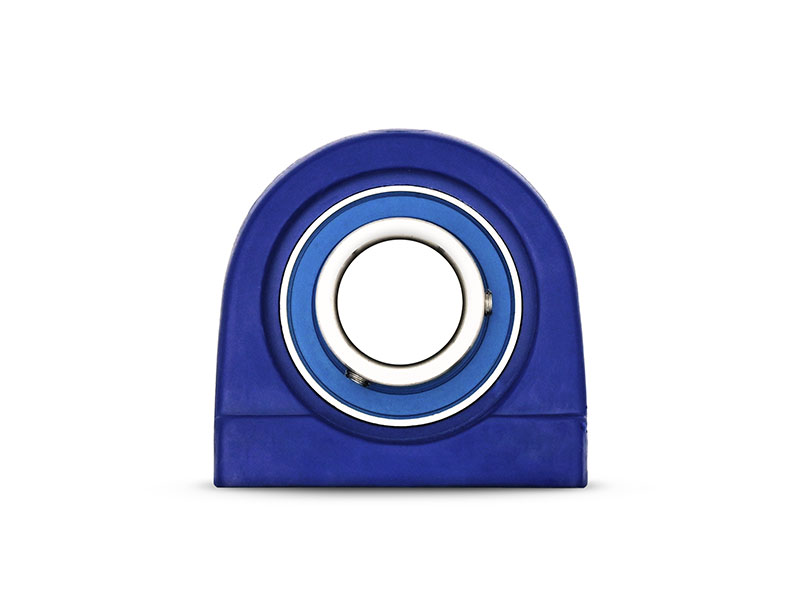

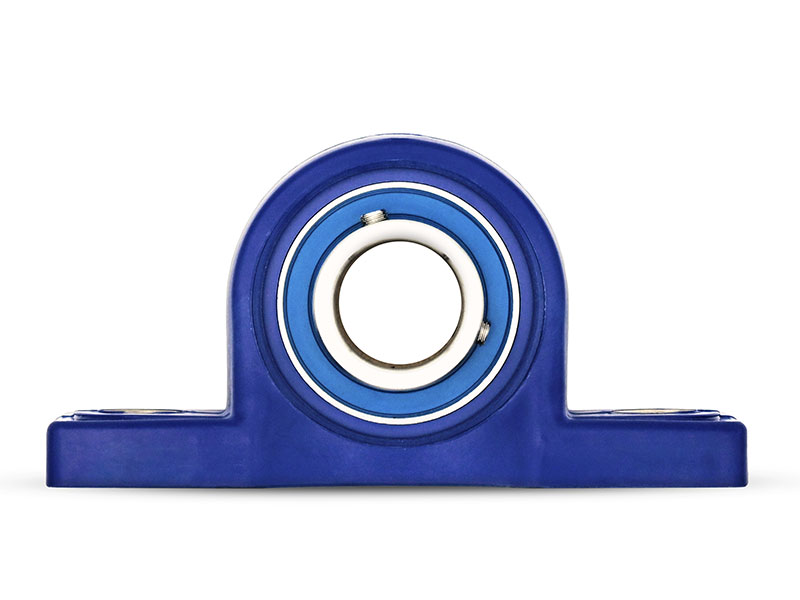

Für regelmäßig gereinigte Produktionsbereiche stehen hygienische Stehlager mit blauen Kunststoffgehäusen und Edelstahllagereinsätzen zur Verfügung. Die blaue Farbe erleichtert die visuelle Erkennung in sensiblen Produktionsumgebungen. Je nach Ausführung können zusätzliche Schutzkappen und Wellendichtringe eingesetzt werden, um das Lager und den Übergang zur Welle besser vor Schmutz und Feuchtigkeit zu schützen.

Weitere hygienische Lagereinheiten finden Sie in der Kategorie MOVET Blue. Für besonders reinigungsintensive Anwendungen stehen außerdem wasserdichte Lager und Lagereinheiten zur Verfügung.

Stehlager oder Flanschlager – welche Bauform ist geeignet?

Stehlager besitzen eine Grundfläche mit zwei Befestigungsbohrungen und werden stehend auf einer ebenen Fläche montiert. Flanschlager werden dagegen über einen seitlichen Flansch an einer Maschinenwand, Platte oder einem Rahmen befestigt. Welche Bauform geeignet ist, richtet sich vor allem nach der Einbaulage, der verfügbaren Anschraubfläche und der konstruktiven Belastung.

Stehlager online auswählen und kaufen

Über die Filter können Sie das Sortiment nach Wellendurchmesser, Gehäusematerial, Lagereinsatz, Bauform und Bohrungsabstand eingrenzen. Prüfen Sie vor der Bestellung insbesondere die Lagerbohrung und die Befestigungsmaße anhand der technischen Produktdaten. Passende Schutzkappen und Wellendichtringe finden Sie im Zubehör für Lagergehäuse.

Ist die benötigte Kombination nicht im Online-Shop verfügbar, unterstützt MOVET Sie bei der Auswahl einer geeigneten Alternative oder bei der Umsetzung einer individuellen Lagerlösung.
