Sterngriffe für Maschinenbau und Bedienelemente
Sterngriffe bieten eine komfortable und sichere Handhabung für Maschinen- und Anlagensteuerungen. Dank robuster Materialien und ergonomischer Form ermöglichen sie eine präzise und kraftsparende Bedienung in industriellen Anwendungen.
HYGIENIC 3A Sterngriff Edelstahl Ø 40, 3-A Sanitary Standard, M8 x 20
HYGIENIC 3A Sterngriff Edelstahl Ø 33, 3-A Sanitary Standard, M6 x 20
HYGIENIC 3A Sterngriff Edelstahl Ø 27, 3-A Sanitary Standard, M5 x 15
HYGIENIC 3A Sterngriff Edelstahl Ø 65, 3-A Sanitary Standard, M12 x 25
Edelstahl-Sterngriffe für Maschinen und Anlagen
Sterngriffe aus Edelstahl sind manuell betätigte Bedienelemente zum Spannen, Fixieren und Verstellen von Maschinenbauteilen. Ihre sternförmig angeordneten Griffbereiche ermöglichen eine sichere Kraftübertragung von Hand, ohne dass für jeden Verstellvorgang ein Werkzeug benötigt wird.
Das MOVET Sortiment umfasst hochglanzpolierte Edelstahl-Sterngriffe mit Innengewinde, Gewindespindel oder präziser Bohrung. Unterschiedliche Griffdurchmesser und Anschlussgrößen ermöglichen den Einsatz an Maschinen, Vorrichtungen, Schutzabdeckungen und verstellbaren Anlagenkomponenten.
Welche Sterngriff-Ausführung passt zur Anwendung?
Die geeignete Anschlussart richtet sich danach, wie der Sterngriff mit dem vorhandenen Maschinenbauteil verbunden werden soll. Die folgende Übersicht erleichtert die erste Auswahl:
| Ausführung | Typische Verwendung |
|---|---|
| Mit Innengewinde | Aufschrauben auf einen vorhandenen Gewindebolzen |
| Mit Gewindespindel | Einschrauben in eine vorhandene Gewindebohrung |
| Mit Bohrung | Individuelle Verbindung mit Wellen, Stiften oder weiteren Bauteilen |
| Hygienic 3-A | Reinigungsintensive Maschinen in hygienisch sensiblen Produktionsbereichen |

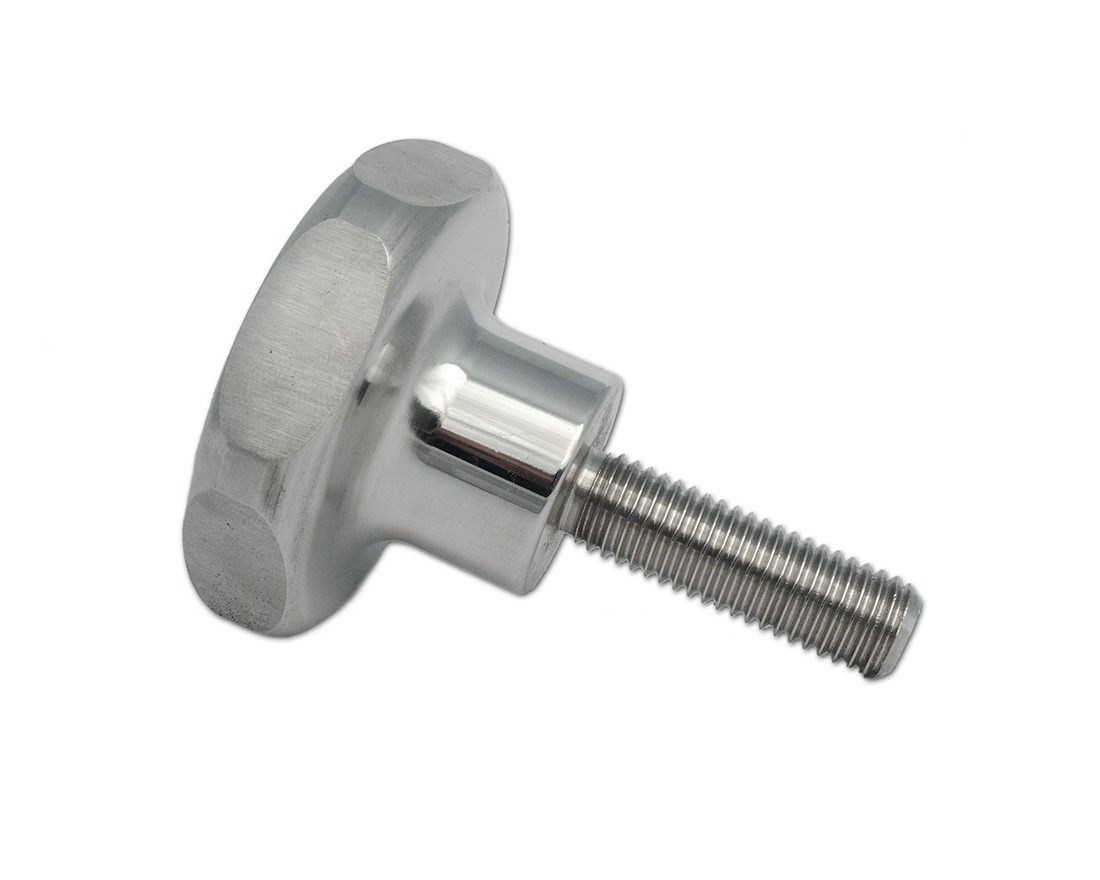

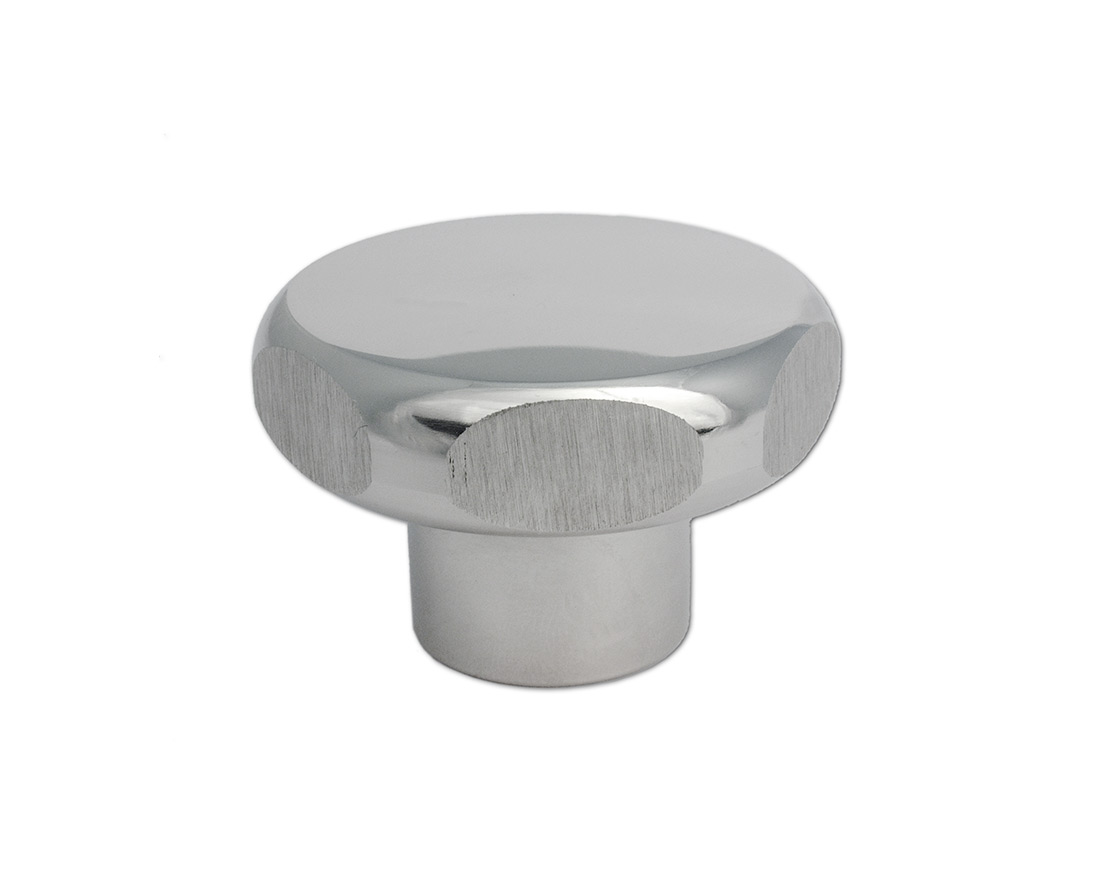

Sterngriffe mit Innengewinde oder Gewindespindel
Ein Sterngriff mit Innengewinde wird auf einen passenden Gewindebolzen aufgeschraubt und kann deshalb auch als Sternmutter bezeichnet werden. Ausführungen mit fest integrierter Gewindespindel funktionieren dagegen wie eine von Hand bedienbare Sternschraube und werden direkt in eine Gewindebohrung eingeschraubt.
Vor der Auswahl müssen Gewindedurchmesser, Gewindelänge und verfügbarer Einbauraum geprüft werden. MOVET bietet Edelstahl-Sterngriffe unter anderem mit metrischen Gewinden von M5 bis M12. Das Gewinde muss zur Aufnahme und zur erforderlichen Klemm- beziehungsweise Haltekraft der Konstruktion passen.

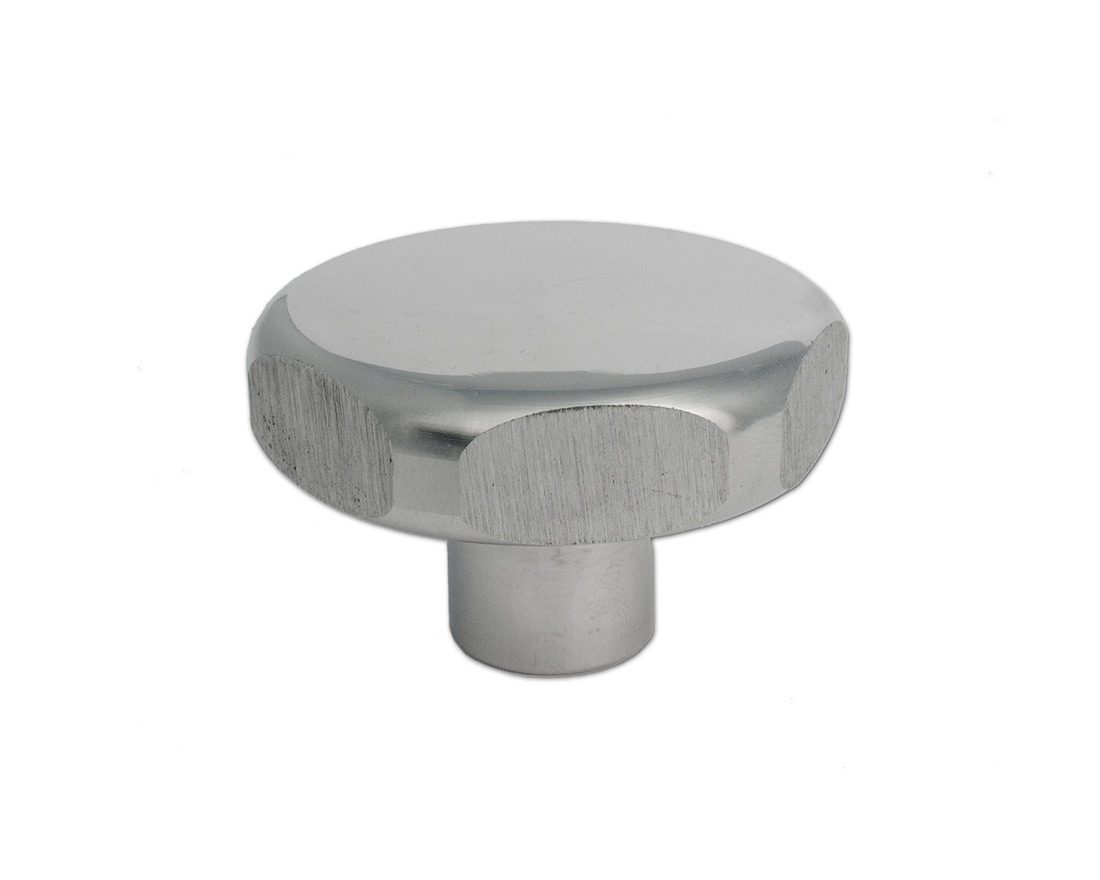

Sterngriffe mit Bohrung für individuelle Verbindungen
Edelstahl-Sterngriffe mit Bohrung eignen sich für Konstruktionen, bei denen kein fertiges Innen- oder Außengewinde benötigt wird. Die Bohrung kann beispielsweise zur Verbindung mit einem Schaft, Stift oder kundenspezifisch bearbeiteten Anschlusselement genutzt werden.
Bei der Auswahl sind der Bohrungsdurchmesser, die Bohrungstiefe, der Nabendurchmesser und die Gesamthöhe zu berücksichtigen. Die Art der späteren Befestigung und die übertragbaren Kräfte müssen auf die jeweilige Konstruktion abgestimmt werden.
Griffdurchmesser und Gewindegröße richtig auswählen
Der Außendurchmesser beeinflusst die verfügbare Grifffläche und den Hebel, mit dem der Sterngriff von Hand betätigt werden kann. Größere Sterngriffe erleichtern häufig die manuelle Kraftübertragung, benötigen jedoch entsprechend mehr Platz innerhalb der Maschine oder Anlage.
Das Sortiment umfasst Griffdurchmesser von 27 bis 65 mm sowie verschiedene Gewinde- und Anschlussgrößen. Neben der gewünschten Bedienkraft sollten auch der Bewegungsraum der Hand, angrenzende Bauteile und die erforderliche Klemmwirkung berücksichtigt werden.
Ergonomische Bedienelemente zum Spannen und Verstellen
Die sternförmige Kontur ermöglicht das Greifen aus unterschiedlichen Handpositionen. Dadurch eignen sich Sterngriffe für wiederkehrende manuelle Einstell-, Spann- und Lösevorgänge an Maschinen, Vorrichtungen und Produktionsanlagen.
Typische Anwendungen sind das Fixieren von Anschlägen, das Einstellen von Führungen, das Sichern verstellbarer Bauteile und das Öffnen oder Schließen konstruktiver Verbindungen. Das tatsächlich übertragbare Drehmoment hängt von Griffgröße, Anschlussart, Gewinde und der jeweiligen Montagesituation ab.

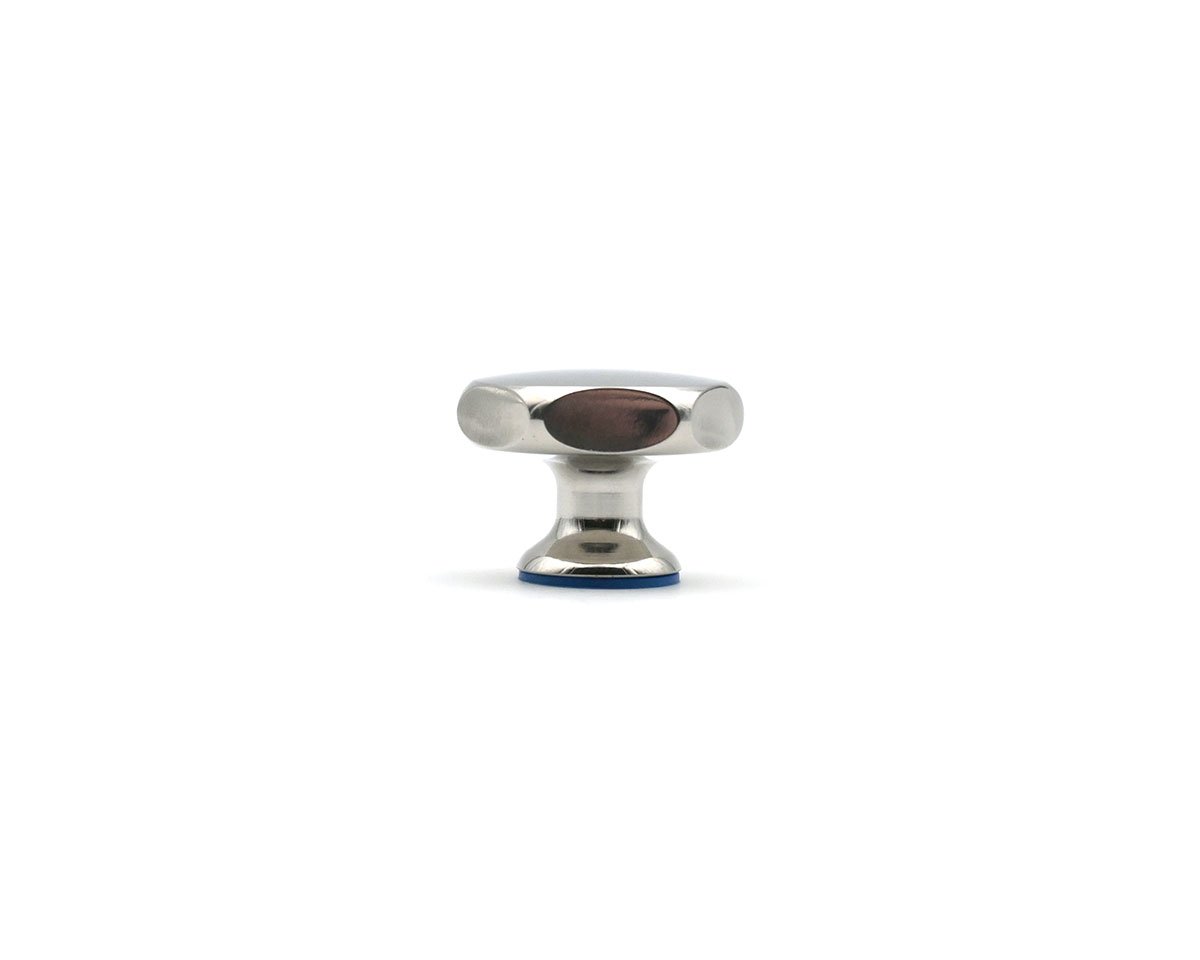

Hygienische 3-A-Sterngriffe aus Edelstahl
Für hygienisch sensible Produktionsbereiche stehen 3-A-zertifizierte Sterngriffe aus Edelstahl 1.4301 zur Verfügung. Die hochglanzpolierte Oberfläche und die geschlossene Form unterstützen eine gut zugängliche und reinigungsfreundliche Gestaltung von manuell betätigten Maschinenkomponenten.
Die hygienischen Sterngriffe besitzen eine blaue Silikondichtung am Anschlussbereich und sind in verschiedenen Durchmessern und Gewindegrößen erhältlich. Sie eignen sich insbesondere für Maschinen in der Lebensmittel-, Getränke- und Pharmaindustrie, sofern Ausführung und Dichtungsmaterial zu den eingesetzten Reinigungsmedien und Betriebsbedingungen passen.
Edelstahl-Sterngriffe auswählen und online kaufen
Über die Produktfilter können Sie die Sterngriffe nach Gewinde, Außendurchmesser und 3-A-Zertifizierung eingrenzen. Prüfen Sie vor der Bestellung insbesondere die Anschlussart, Gewinde- oder Bohrungsgröße, Griffabmessungen und den verfügbaren Einbauraum.
Für die konstruktive Planung stehen bei zahlreichen Produkten technische Zeichnungen und 3D-Daten zur Verfügung. Wird eine abweichende Bohrung, Gewindelänge oder Sonderabmessung benötigt, unterstützt MOVET bei der Prüfung einer anwendungsspezifischen Sonderlösung.
