Nivellierschrauben – präzise Maschinen­ausrichtung bei maximaler Belastbarkeit

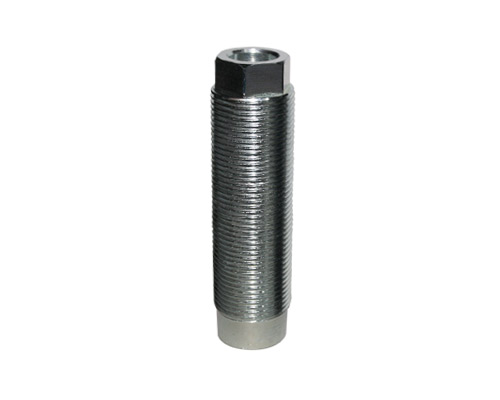

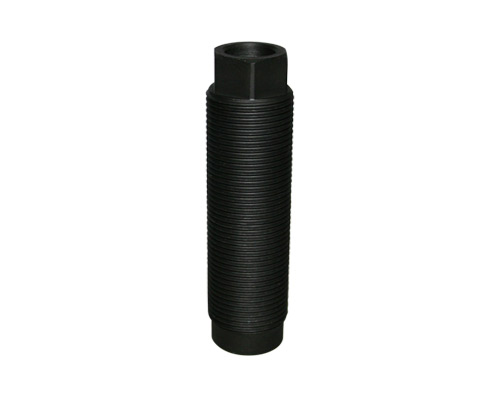

Nivellierschrauben ermöglichen die präzise Höhenverstellung und sichere Ausrichtung von Maschinen, Anlagen und Maschinenrahmen. MOVET bietet robuste Nivellierschrauben aus Stahl mit Gewinden von M24 bis M42, unterschiedlichen Spindellängen sowie verzinkten und phosphatierten Oberflächen. Passende Kontermuttern und Ausführungen mit Bodenbefestigung ergänzen das Sortiment.

Nivellierschrauben und Kontermuttern im System – für dauerhafte Stabilität

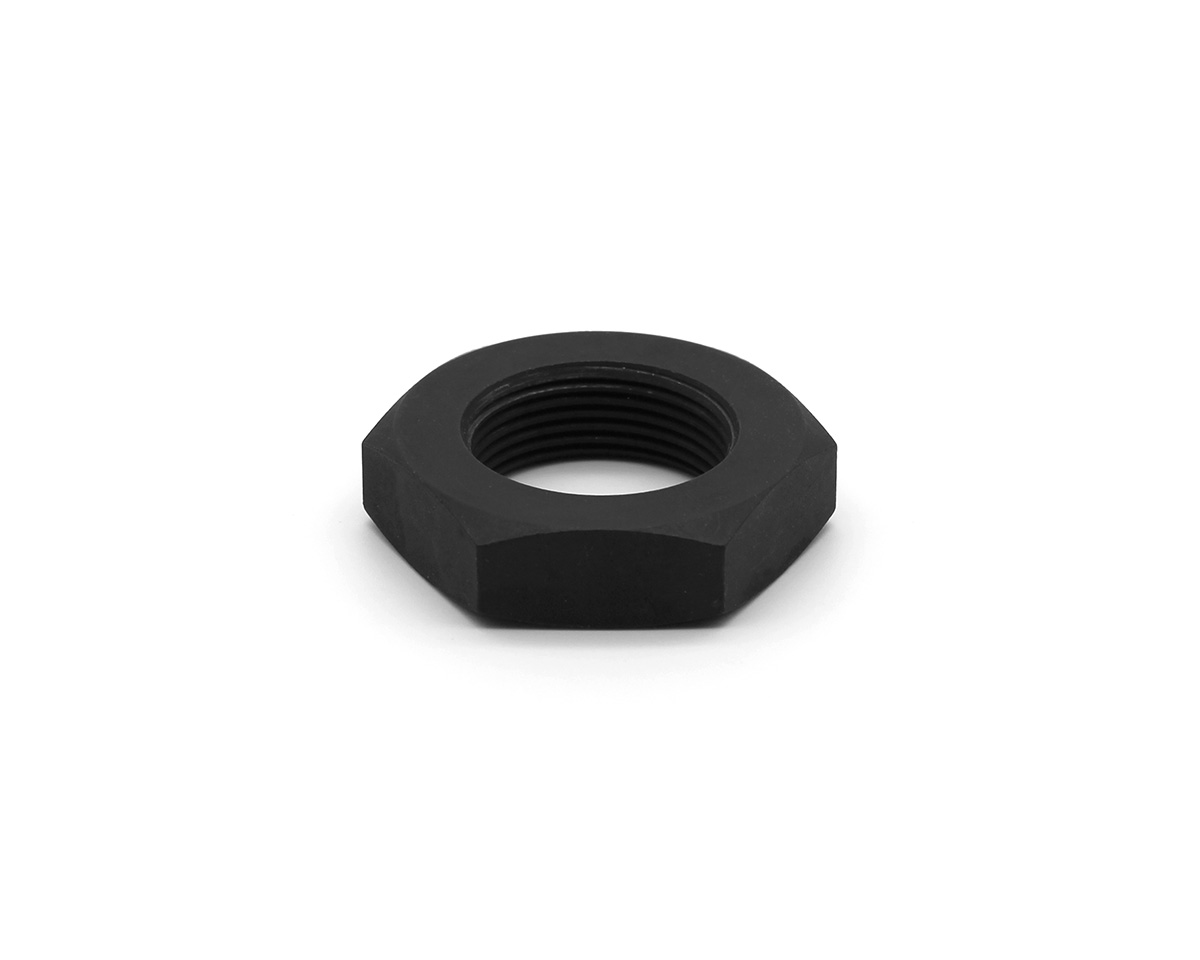

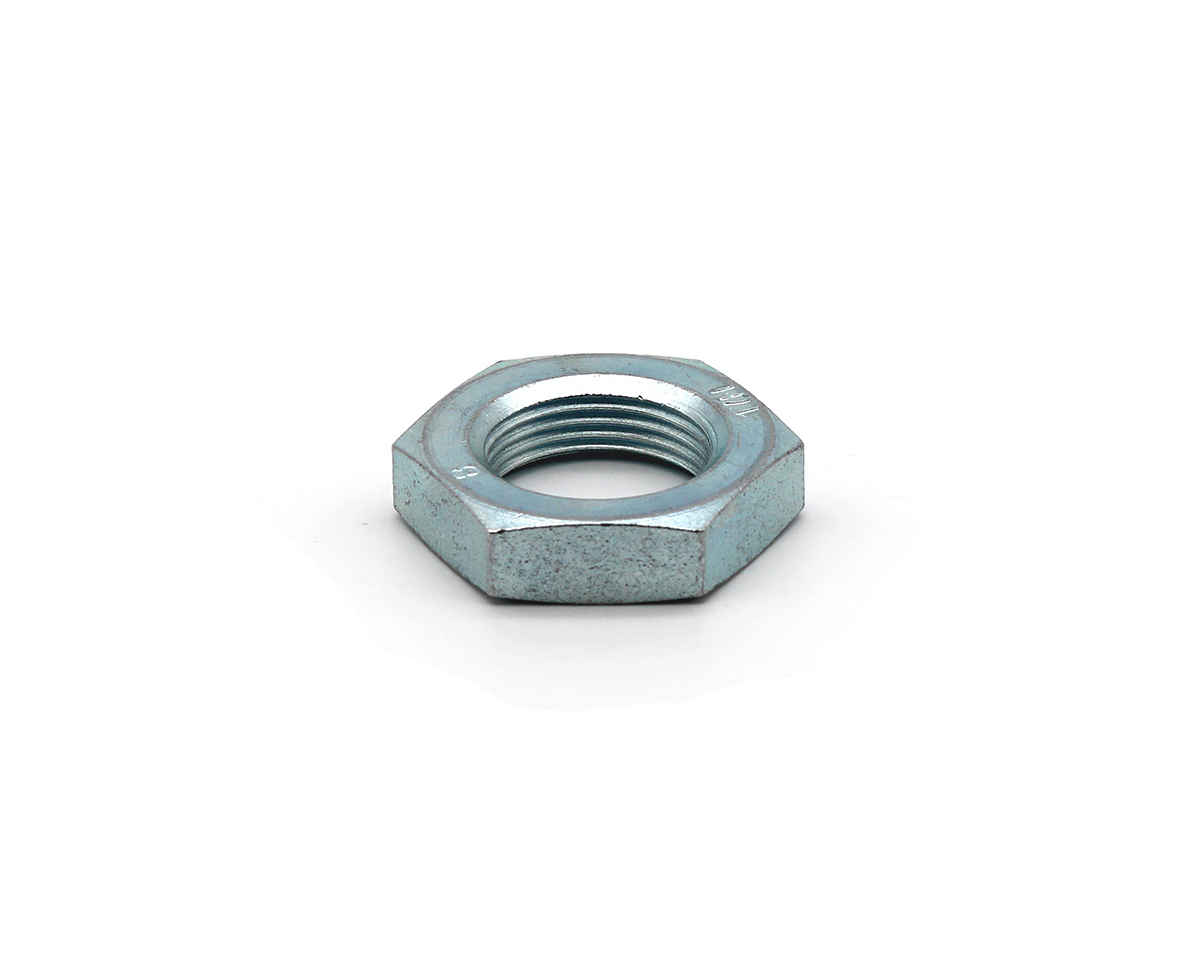

Für eine dauerhaft spielfreie Fixierung empfehlen sich Nivellierschraube und Kontermutter als Systemlösung. Die Kontermutter verhindert ein unbeabsichtigtes Verstellen der eingestellten Höhe, z. B. durch Maschinenvibrationen oder äußere Einflüsse. In Kombination ergibt sich ein belastbarer, reproduzierbarer und sicherer Maschinenstand – sowohl in dynamischen als auch in stationären Anwendungen.

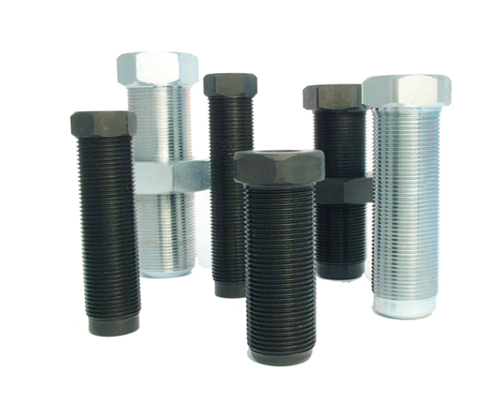

Nivellierschraube in Gewindegrößen M24 bis M42 – für mittlere bis schwere Maschinen

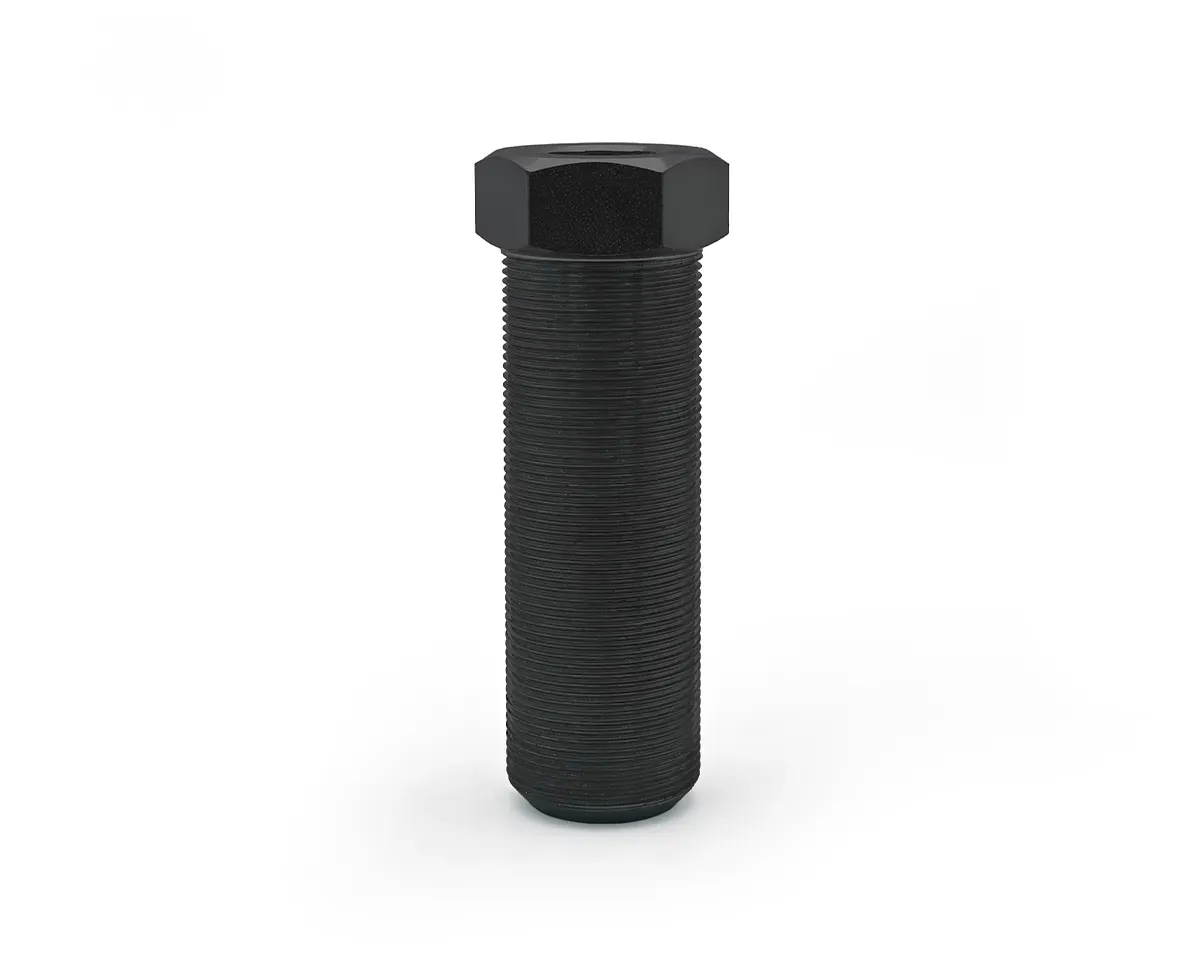

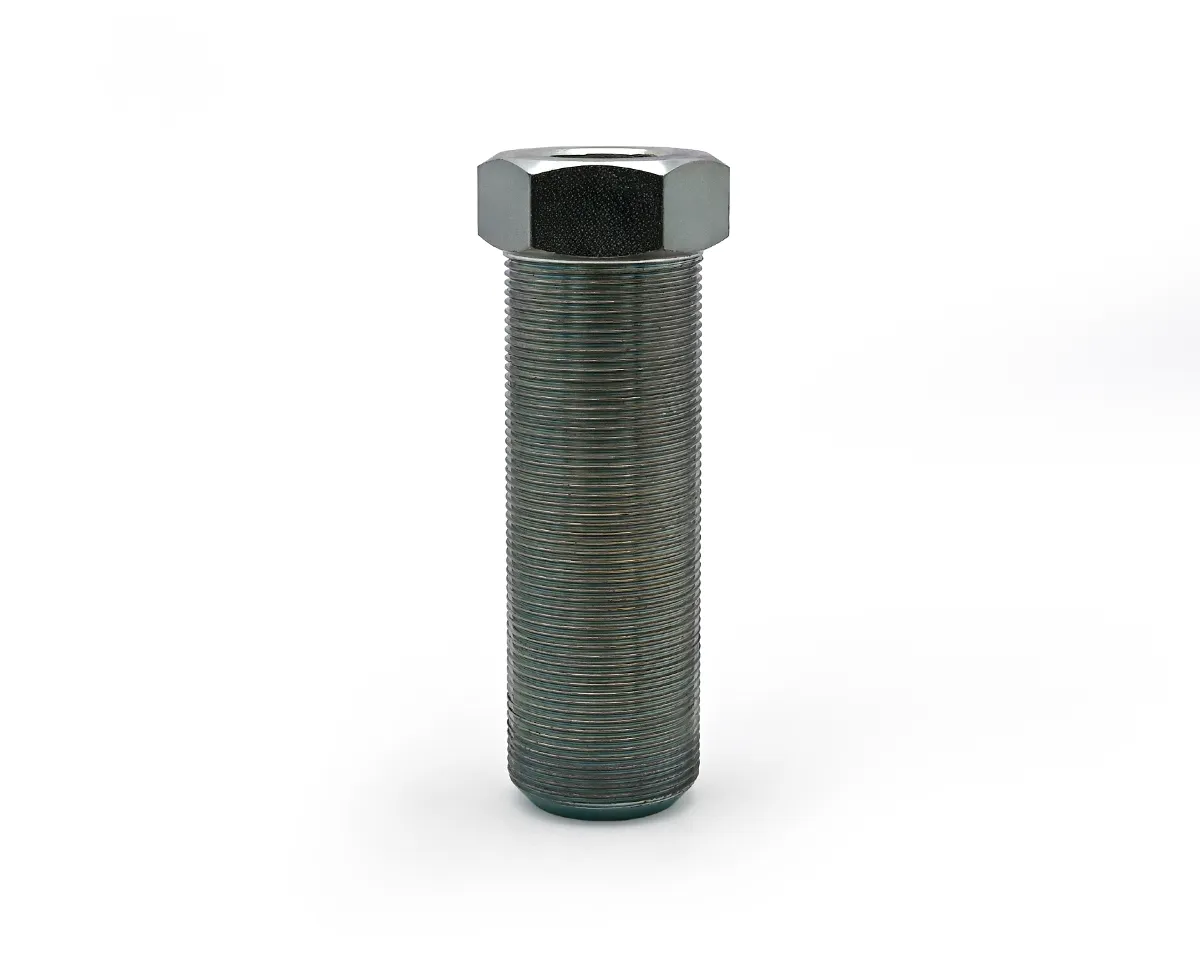

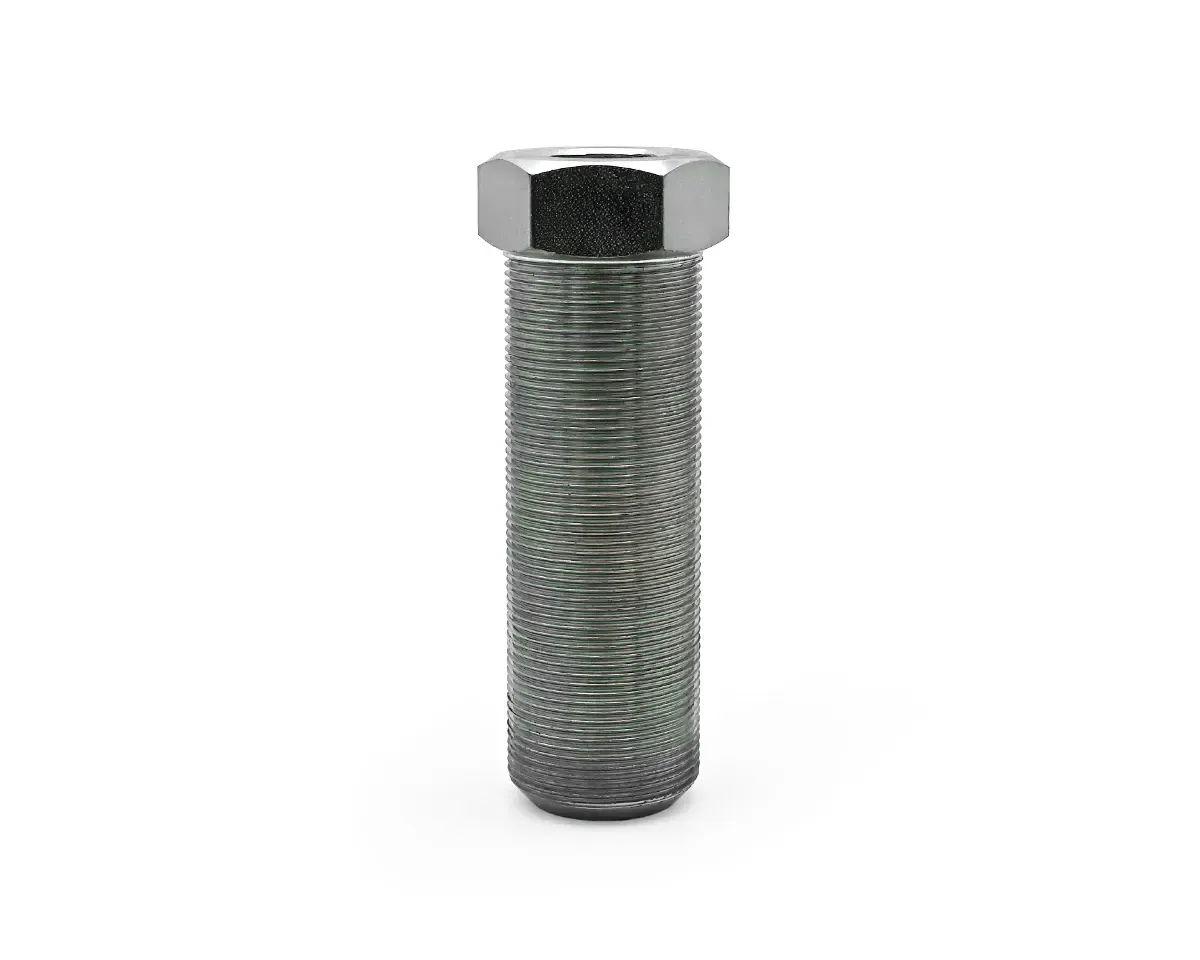

MOVET bietet Nivellierschrauben mit metrischem Feingewinde in den Größen M24x2, M27x2, M30x2, M35x2, M36, M36x2, M36x3 und M42x2. Je nach Ausführung stehen Varianten für hohe statische Belastungen zur Verfügung. Bei der Dimensionierung müssen die tatsächliche Belastung je Auflagepunkt, die Lastverteilung und die Einbausituation berücksichtigt werden.

Feingewinde bei Nivellierschrauben – welche Gewindesteigung ist geeignet?

Viele Nivellierschrauben werden mit metrischem Feingewinde ausgeführt. Neben dem Gewindedurchmesser ist dabei die Steigung entscheidend: Bei einer Bezeichnung wie M30 × 2 beträgt der Nenndurchmesser 30 mm und die Gewindesteigung 2 mm. Mit einer vollständigen Umdrehung verändert sich die axiale Position der Schraube entsprechend um 2 mm.

Eine kleinere Gewindesteigung ermöglicht eine feinere Höhenanpassung pro Umdrehung, während bei einer größeren Steigung derselbe Verstellweg mit weniger Umdrehungen erreicht wird. Entscheidend ist jedoch immer, dass Gewindedurchmesser und Steigung exakt mit der Gewindeaufnahme der Maschine und einer eventuell verwendeten Kontermutter übereinstimmen.

Beim Austausch einer vorhandenen Nivellierschraube sollte deshalb die vollständige Gewindebezeichnung geprüft werden. Eine Schraube M30 × 1,5 kann beispielsweise nicht durch eine M30 × 2 ersetzt werden, obwohl beide denselben Nenndurchmesser besitzen.

Einfache Montage – schnell und zuverlässig positioniert

Die Nivellierschrauben und Kontermuttern von MOVET lassen sich einfach in vorhandene Maschinengewinde einschrauben. Die Höhenverstellung erfolgt über Drehen der Spindel – entweder manuell oder mit Werkzeug. Die optionale Kontermutter wird anschließend fixiert, um die Position dauerhaft zu sichern. Der gesamte Montageprozess ist intuitiv, zeitsparend und werkzeugkompatibel.

MOVET – Ihr Systemlieferant für Nivellierschrauben und Kontermuttern

MOVET steht für Qualität, Funktionalität und Liefersicherheit. Unsere Nivellierschrauben und Kontermuttern bieten eine präzise, wirtschaftliche Lösung für Maschinen­ausrichtung in Industrieumgebungen. Mit hoher Tragfähigkeit, flexiblen Optionen und kurzen Lieferzeiten sind unsere Produkte die erste Wahl für Techniker, Konstrukteure und Einkäufer. Jetzt entdecken auf movet.eu – für stabile Maschinen, perfekt eingestellt.

Nivellierschrauben nach Belastung und Einbaumaßen auswählen

Bei der Auswahl einer Nivellierschraube sind die Belastung am einzelnen Auflagepunkt, die Gewindegröße und die benötigte Schraubenlänge entscheidend. Das Gesamtgewicht der Maschine sollte nicht einfach gleichmäßig auf alle Auflagepunkte verteilt werden, da Schwerpunktlage, dynamische Kräfte und konstruktionsbedingte Lastunterschiede zu höheren Einzelbelastungen führen können.

MOVET bietet Nivellierschrauben mit metrischen Gewinden für mittlere und schwere Maschinen. Ein Feingewinde ermöglicht eine kontrollierte Höhenanpassung, während unterschiedliche Längen und Fußausführungen die Anpassung an die vorhandene Maschinenkonstruktion erleichtern. Vor der Bestellung sollten Gewindeaufnahme, Verstellweg, Auflagefläche und Tragfähigkeit miteinander abgeglichen werden.

Nivellierschrauben mit Bodenbefestigung oder freier Aufstellung

Nivellierschrauben mit durchbohrter Fußplatte können am Untergrund befestigt werden und eignen sich für Maschinen, die gegen Verschieben oder Abheben gesichert werden müssen. Ausführungen ohne Bodenbefestigung ermöglichen dagegen eine flexiblere Aufstellung und können sinnvoll sein, wenn Maschinen regelmäßig versetzt oder neu ausgerichtet werden.

Nach dem Nivellieren kann eine passende Kontermutter die eingestellte Position sichern und ein unbeabsichtigtes Verdrehen der Schraube verhindern. Ob eine zusätzliche Bodenverankerung erforderlich ist, richtet sich nach Maschinenbauart, auftretenden Kräften, Untergrund und den betrieblichen Sicherheitsanforderungen.
