Gewindestopfen für Maschinenfüße und Zubehör
Gewindestopfen schützen offene Gewindebohrungen vor Verschmutzung und mechanischer Beschädigung. Sie sind einfach zu montieren und in verschiedenen Größen erhältlich.
MOVET Einschlagstopfen für Maschinenfüße – Rohrmaß und Gewinde richtig auswählen
Einschlagstopfen mit Innengewinde schaffen eine Gewindeaufnahme direkt am Ende eines Rund- oder Vierkantrohres. Dadurch können Maschinenfüße, Stellfüße und weitere Gewindekomponenten an Rohrgestellen montiert werden, ohne dass eine separate Gewindebuchse oder Anschweißmutter eingesetzt werden muss.
| Auswahlmerkmal | Verfügbare Ausführungen | Worauf achten? |
|---|---|---|
| Rohrform | Rund oder quadratisch | Stopfenform muss zum verwendeten Rohrprofil passen |
| Vierkant-Abmessungen | 30 × 30, 35 × 35, 40 × 40 und 50 × 50 mm | Profilmaß und tatsächliches Innenmaß des Rohres berücksichtigen |
| Gewinde | M8, M10, M12, M14, M16, M20 und M24 | Gewinde muss zur Spindel des Maschinenfußes passen |
| Gewindeeinsatz | Edelstahl oder vernickeltes Messing | Werkstoff passend zu Umgebung und angeschlossener Komponente auswählen |
Bei der Auswahl reicht das äußere Rohrmaß allein nicht aus. Wandstärke und Innenmaß des Profils bestimmen, ob der Kunststoffstopfen ausreichend fest im Rohr sitzt. Vor der Bestellung sollten deshalb Rohrform, Außen- und Innenmaß sowie Gewindegröße mit den technischen Daten des jeweiligen Einschlagstopfens abgeglichen werden.
Anschließend kann ein passender Maschinenfuß mit entsprechender Gewindespindel in den Gewindeeinsatz eingeschraubt werden. So lassen sich beispielsweise Maschinengestelle, Förderkonstruktionen und Arbeitstische aus Rund- oder Vierkantrohren mit höhenverstellbaren Füßen ausstatten.
Vielseitig einsetzbar, für Gewinde und Rohre
MOVET Gewindestopfen Kunststoff sind in verschiedenen Ausführungen erhältlich und decken ein breites Anwendungsspektrum ab. Sie eignen sich nicht nur für offene Gewindebohrungen, sondern auch als Verschlussstopfen für Rohre. Besonders beliebt sind unsere Gewindestopfen für Vierkantrohre und Vierkantrohrstopfen 30x30, die eine saubere, stabile und geschützte Rohrabschlusstechnik bieten.
Formvarianten: rund und quadratisch

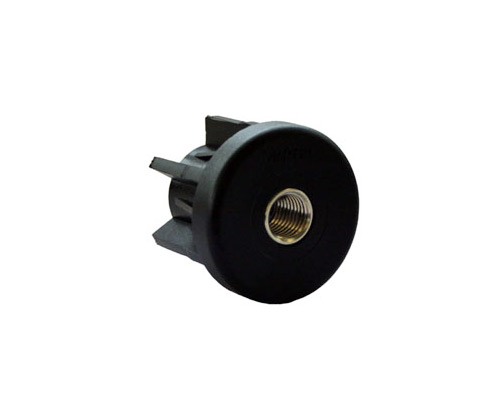

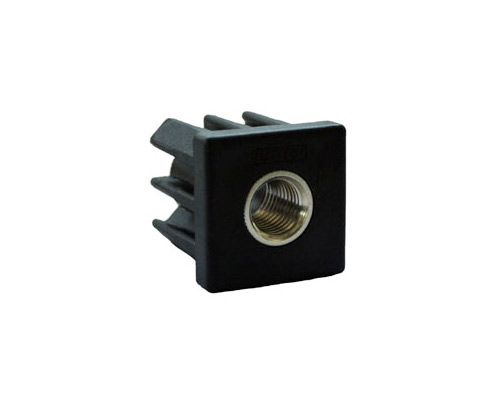

Damit sich die Stopfen optimal in unterschiedliche Konstruktionsarten einfügen, sind sie in runder und quadratischer Form verfügbar. Runde Gewindestopfen eignen sich ideal für Bohrungen und Rohre mit zylindrischem Abschluss, während Gewindestopfen quadratisch vor allem in Vierkantrohren oder quadratischen Profilen eingesetzt werden.
Passend für gängige Gewindegrößen
Das Sortiment umfasst alle wichtigen Gewindegrößen für den Maschinen- und Anlagenbau:
-
M6 – ideal für kleinere, filigrane Konstruktionen
-
M8 – häufige Standardgröße in Maschinen und Möbelbau
-
M10 – für stabile, mittelgroße Verbindungen
-
M12, M14, M16 – für belastbare Verschraubungen in Metall- und Stahlbau
-
M20, M24 – für groß dimensionierte, hoch belastbare Verbindungen
Durch diese Auswahl können MOVET Gewindestopfen in nahezu allen Konstruktionsarten eingesetzt werden – von kleinen Vorrichtungen bis zu großdimensionierten Maschinenkomponenten.
Mit Innengewinde: für funktionale Anwendungen
Neben klassischen Ausführungen bieten wir auch Gewindestopfen mit Innengewinde, die nicht nur als Schutz dienen, sondern gleichzeitig als funktionales Element genutzt werden können. So lassen sich beispielsweise weitere Bauteile oder Zubehörteile direkt auf dem Stopfen befestigen, ohne dass das Gewinde freiliegt.
Technische Abmessungen und Varianten
- Formen: rund, quadratisch
- Material: Kunststoff, robust und verschleißfest
- Gewindegrößen: M6, M8, M10, M12, M14, M16, M20, M24
- Höhen: 1 mm, 1,5 mm, 2 mm, 2,5 mm
- Durchmesser: 30, 38, 42, 48, 50, 55, 56, 57, 60 mm
- Innendurchmesser: 27–57 mm (je nach Ausführung)
- Vierkant-Abmessungen: 30x30 mm, 35x35 mm, 40x40 mm, 50x50 mm
Anwendungsbereiche der MOVET Gewindestopfen
- Maschinenbau – Schutz offener Gewindebohrungen in Maschinenkomponenten
- Metallbau – saubere und sichere Rohrabschlüsse in Stahl- und Aluminiumprofilen
- Möbelbau – optisch ansprechende Abdeckungen für sichtbare Gewinde
- Transport und Lagerung – Schutz sensibler Gewindeteile vor Transportschäden
- Hydraulik und Pneumatik – Vermeidung von Partikeleintritt in Anschlüsse und Leitungen
Vorteile der MOVET Gewindeschutzstopfen
- Zuverlässiger Schutz vor Schmutz, Feuchtigkeit und Beschädigung
- Passend für alle gängigen Gewindegrößen von M6 bis M24
- Verfügbar in rund und quadratisch für flexible Anwendung
- Auch als Gewindestopfen mit Innengewinde erhältlich
- Robustes, langlebiges Kunststoffmaterial
- Einfache Montage und Demontage ohne Spezialwerkzeug
- Geeignet für Vierkantrohre, Rundrohre und offene Gewindebohrungen
Egal ob Gewindestopfen Kunststoff, Gewindeschutzstopfen, Vierkantrohrstopfen 30x30 oder Gewindestopfen mit Innengewinde – bei MOVET finden Sie die passende Ausführung für Ihre Anwendung. Kontaktieren Sie uns für eine persönliche Beratung oder fordern Sie direkt Ihr individuelles Angebot an.
