Hochleistungsrollenketten für industrielle Antriebe
Hochleistungsrollenketten gewährleisten eine maximale Belastbarkeit und hohe Verschleißfestigkeit. Sie sind speziell für anspruchsvolle Industrieanwendungen konzipiert und bieten eine zuverlässige Kraftübertragung bei hoher Beanspruchung.

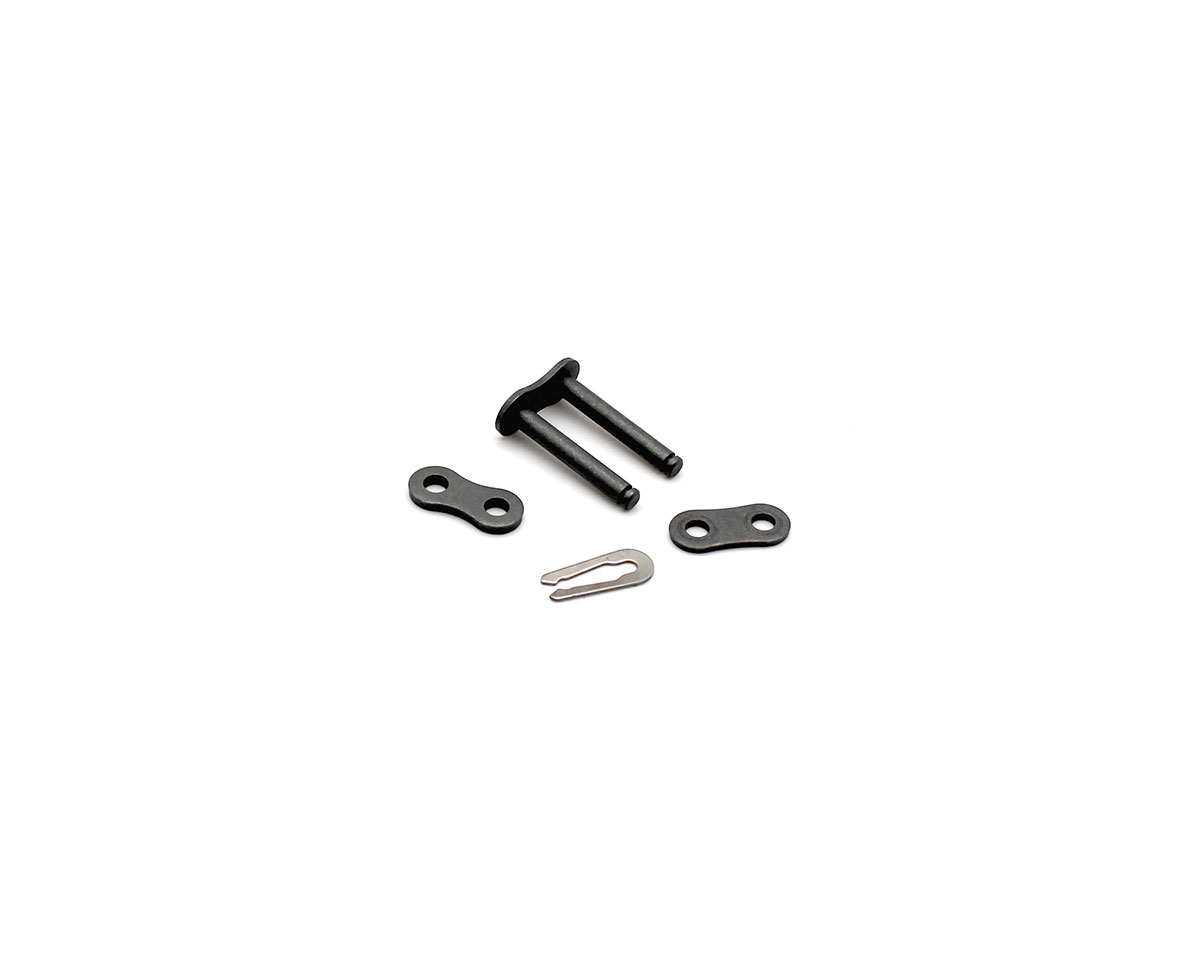

Verstärktes Federverschlussglied 35-2 ANSI, 3/8" x 3/16", G8 Duplex, DIN 8188
Rollenkette 35-2 ANSI, 3/8" x 3/16", G8, Duplex, DIN 8188, VPE 3,05 m
Inhalt: 3.05 Meter (39,49 € / 1 Meter)
Verstärktes Federverschlussglied 35-1 ANSI, 3/8" x 3/16", G8, DIN 8188
Rollenkette 35-1 ANSI, 3/8" x 3/16", G8, DIN 8188, VPE 3,05 m
Inhalt: 3.05 Meter (18,09 € / 1 Meter)
Verstärktes Splintverschlussglied 06 B-1, 3/8" x 7/32", GT4Winner, DIN 8187
Verstärktes Splintverschlussglied 16 B-1, 1" x 11/16", Standard, DIN 8187
Verstärktes Splintverschlussglied 160-2 ANSI, 2" x 1 1/4", G8 Duplex, DIN 8188
Rollenkette 40 B-1, 2 1/2" x 1 1/2", GT4Winner, DIN 8187, VPE 5 m
Inhalt: 5 Meter (260,68 € / 1 Meter)

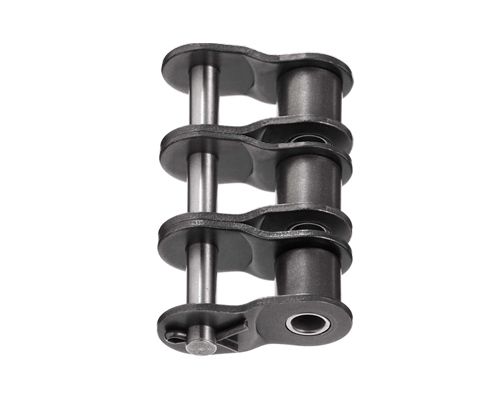

Gekröpftes Splintverschlussglied 10 B-3, 5/8" x 3/8", GT4Winner, Triplex, DIN 8187
Rollenkette 60-1HT ANSI, 3/4" x 1/2", HT Version, DIN 8188, VPE 3,05 m
Inhalt: 3.05 Meter (37,47 € / 1 Meter)

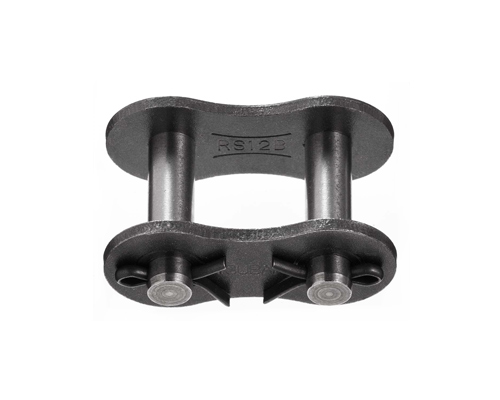

Verstärktes Splintverschlussglied 80-1 ANSI, 1" x 5/8", G8, DIN 8188

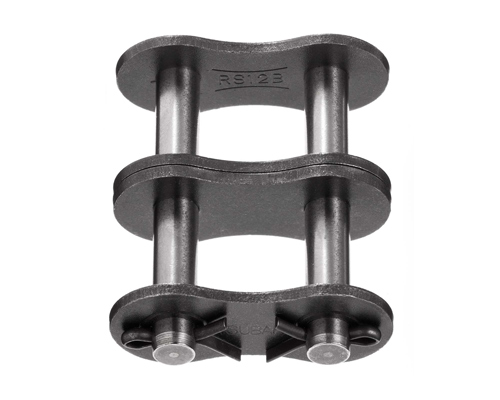

Verstärktes Splintverschlussglied 32 B-2, 2" x 1 7/32", GT4Winner, Duplex, DIN 8187

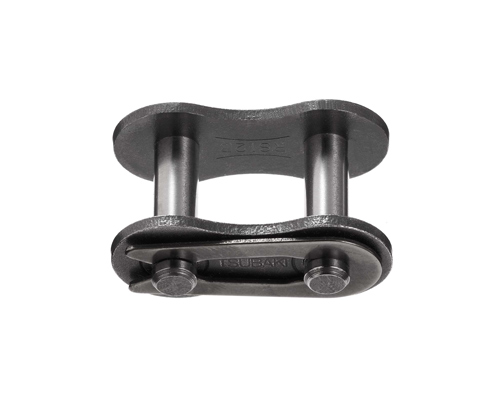

Verstärktes Federverschlussglied 05 B-1, 8 x 3 mm, GT4 Winner, DIN 8187
Rollenkette 10 B-1, 5/8" x 3/8", GT4Winner, DIN 8187, VPE 5 m
Inhalt: 5 Meter (17,27 € / 1 Meter)
Rollenkette 100-1HT ANSI, 1 1/4" x 3/4", HT Version, DIN 8188, VPE 3,05 m
Inhalt: 3.05 Meter (105,76 € / 1 Meter)
Rollenkette 160-2 ANSI, 2" x 1 1/4", G8, Duplex, DIN 8188, VPE 3,05 m
Inhalt: 3.05 Meter (396,10 € / 1 Meter)

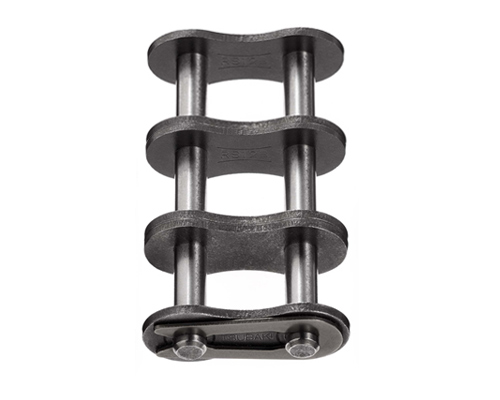

Verstärktes Federverschlussglied 10 B-3, 5/8" x 3/8", GT4Winner, Triplex, DIN 8187
Rollenkette 80-2 ANSI, 1" x 5/8", G8, Duplex, DIN 8188, VPE 3,05 m
Inhalt: 3.05 Meter (112,31 € / 1 Meter)
Gekröpftes Doppelglied 06 B-3, 3/8" x 7/32", GT4Winner, Triplex, DIN 8187
Gekröpftes Splintverschlussglied 28 B-3, 1 3/4" x 1 7/32", GT4Winner, Triplex, DIN 8187
Rollenkette 200-1 ANSI, 2 1/2" x 1 1/2", G8, DIN 8188, VPE 3,05 m
Inhalt: 3.05 Meter (351,20 € / 1 Meter)

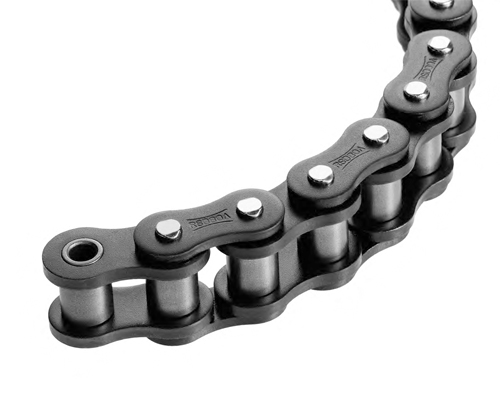

Rollenkette 80-1HT ANSI, 1" x 5/8", HT Version, DIN 8188, VPE 3,05 m
Inhalt: 3.05 Meter (65,13 € / 1 Meter)
Rollenkette 240-1HT ANSI, 3" x 1 3/4", HT Version, DIN 8188, VPE 3,05 m
Inhalt: 3.05 Meter (788,42 € / 1 Meter)
Hohe Leistung und höherer Übertragungszahlen
Durch ausgewähltes Material, die spezielle Stanzringverdichtung des Verschlussgliedes und durch die präzise Verarbeitung konnte die Leistungsübertragung erhöht werden. Um die gleiche Kraftübertragung wie die Rollenkette zu gewährleisten, hat Tsubaki ein spezielles Verschlussglied entwickelt. Es erfüllt optimal die Anforderungen des Verbrauchers nach einfacher Installation durch eine Schiebelasche. Darüber hinaus wird der bisherige Verlust in der Übertragungskapazität kompensiert. Das Tsubaki-Verschlussglied wird durch eine Stanzringverdichtung optimal verstärkt und weist somit eine hohe Festigkeit auf.
Wesentliche Qualitätsmerkmale
- Höhere Belastbarkeit (Stanzringverdichtung des Verschlussgliedes)
- Einfache Bolzendemontage (spezielle Bolzenausführung "easy break" von RS08B bis RS16B)
- Höhere Dauerbelastbarkeit (kugelgestrahlte Bauteile)
- Verschleißfestigkeit (zylindrische Buchsen und hochentwickter Schmierstoff)
- Höhere Kettenbruchkraft (Ausgewählter Sonderstahl und effektive Bearbeitungsprozesse)
TSUBAKI setzt neue Maßstäbe
Die unter dem Markennamen GT4 Winner angebotene Rollenkette vereinigt zahlreiche Produktions- und Materialneuerungen für Ihre industriellen Antrieb.
Nahtlose Buchse - perfekt für 10.000.000 Zyklen
Die Buchse der neuen Tsubaki Kettenserie GT4 Winner wird mit einem neuen Verdichtungsverfahren nahtlos hergestellt. Das ergibt eine Buchse mit perfekt zylindrischem Profil und einer verdichteten Oberfläche. Damit erreicht Tsubaki optimalen Oberflächenkontakt zwischen Bolzen und Buchse sowie eine wesentlich erhöhte Dauerbelastbarkeit. Die von Tsubaki angegebenen Belastungswerte beziehen sich auf 10.000.000 Zyklen.
Buchse mit Schmiertaschen - Schmierung wo sie hingehört
Ab Kettengröße 16B fungieren die speziellen, seitlich geschlossenen Schmiertaschen als Schmiermittelreservoir und halten das Schmiermittel dort fest, wo die Kette es nötig hat: am Kontaktpunkt. Der Schmutz bleibt draußen. Das Ergebnis ist eine wesentlich längere Lebensdauer der Kette und dadurch niedrigere Wartungskosten.
Senkvernietung - mit Kontrollfunktion
Tsubaki's spezielle Senkvernietung ermöglicht eine einfache Montage der Kette. Ein besonderes Merkmal ist die ausgerichtete Markierung auf dem Nietkopf, wodurch eine durch eventuelle Überbelastung hervorgerufene Rotation des Bolzens erkannt werden kann.
Stanzringverdichtung - 100% Leistung des Verschlussgliedes
Bekanntermaßen sind Standard-Verbindungsglieder mit Gleitpassung wesentlich schwächer, als die vernieteten Kettenglieder. Tsubaki’s Stanzring-Technologie hat diesen Schwachpunkt überwunden. Durch die präzise Stanzringverdichtung kann das Verschlussglied bis zur maximalen Leistungsfähigkeit der Kette belastet werden. Die Präzision und Stärke dieser Komponente liegt weit über dem, was der Markt bisher zu bieten hatte.
TSUBAKI Hochleistungsrollenketten passend zur Belastung auswählen
Das Sortiment umfasst unterschiedliche TSUBAKI Rollenketten für industrielle Antriebe. GT4 Winner ist die europäische Premium-Rollenkette nach DIN 8187, während die ANSI-G8-Serie Abmessungen nach DIN 8188 abdeckt. Für Anwendungen, die höhere Zugfestigkeiten, stärkere Stoßbelastungen oder besonders kompakte Antriebe erfordern, stehen zusätzlich verstärkte HT- und Super-Ausführungen zur Verfügung.
Die Auswahl sollte nicht allein nach der Teilung erfolgen. Entscheidend sind die zulässige Betriebslast, Stoßbelastung, Geschwindigkeit, Anzahl der Kettenstränge und der verfügbare Bauraum. Verstärkte TSUBAKI Heavy-Duty-Ketten eignen sich vor allem für hoch belastete Antriebe bei niedrigen Geschwindigkeiten. Kette, Verschlussglied und Kettenräder müssen dabei immer zur gewählten Norm, Baugröße und Produktserie passen.
