Hohlbolzenketten für Fördertechnik und Antriebe
Hohlbolzenketten sind mit durchgehenden Bolzen ausgestattet, um zusätzliche Anbauteile flexibel zu integrieren. Sie ermöglichen eine vielseitige Anpassung und sind ideal für modulare Fördersysteme und individuelle Transportlösungen.
Federverschlussglied Hohlbolzenkette RS 60-1 HP ANSI, 3/4" x 1/2", Lambda, DIN 8188, wartungsfrei
Hohlbolzenkette 2040-R ANSI, 1"x 5/8", langgliedrig, korr.best., DIN 8188, Edelstahl 1.4301, VPE 3,05 m
Inhalt: 3.05 Meter (161,85 € / 1 Meter)
Hohlbolzenkette 80-1 ANSI, 1"x 5/8", DIN 8188, VPE 3,05 m
Inhalt: 3.05 Meter (110,80 € / 1 Meter)
Federverschlussglied Hohlbolzenkette RF2060 HP ANSI, 1 1/2" x 1/2",l anggliedrig, DIN 8188
Hohlbolzenkette 60-1 ANSI, 3/4"x 1/2", Lambda, DIN 8188, wartungsfrei, VPE 3,05 m
Inhalt: 3.05 Meter (145,76 € / 1 Meter)
Hohlbolzenkette 2080-S ANSI, 2"x 5/8", langgliedrig, korr.best.,DIN 8188,Edelstahl 1.4301,VPE 3,05 m
Inhalt: 3.05 Meter (340,45 € / 1 Meter)
Hohlbolzenkette 40-1 ANSI, 1/2"x 5/16", DIN 8188, VPE 3,05 m
Inhalt: 3.05 Meter (53,64 € / 1 Meter)
Federverschlussglied Hohlbolzenkette RS 40-1 HP ANSI, 1/2" x 5/16", Lambda, DIN 8188, wartungsfrei

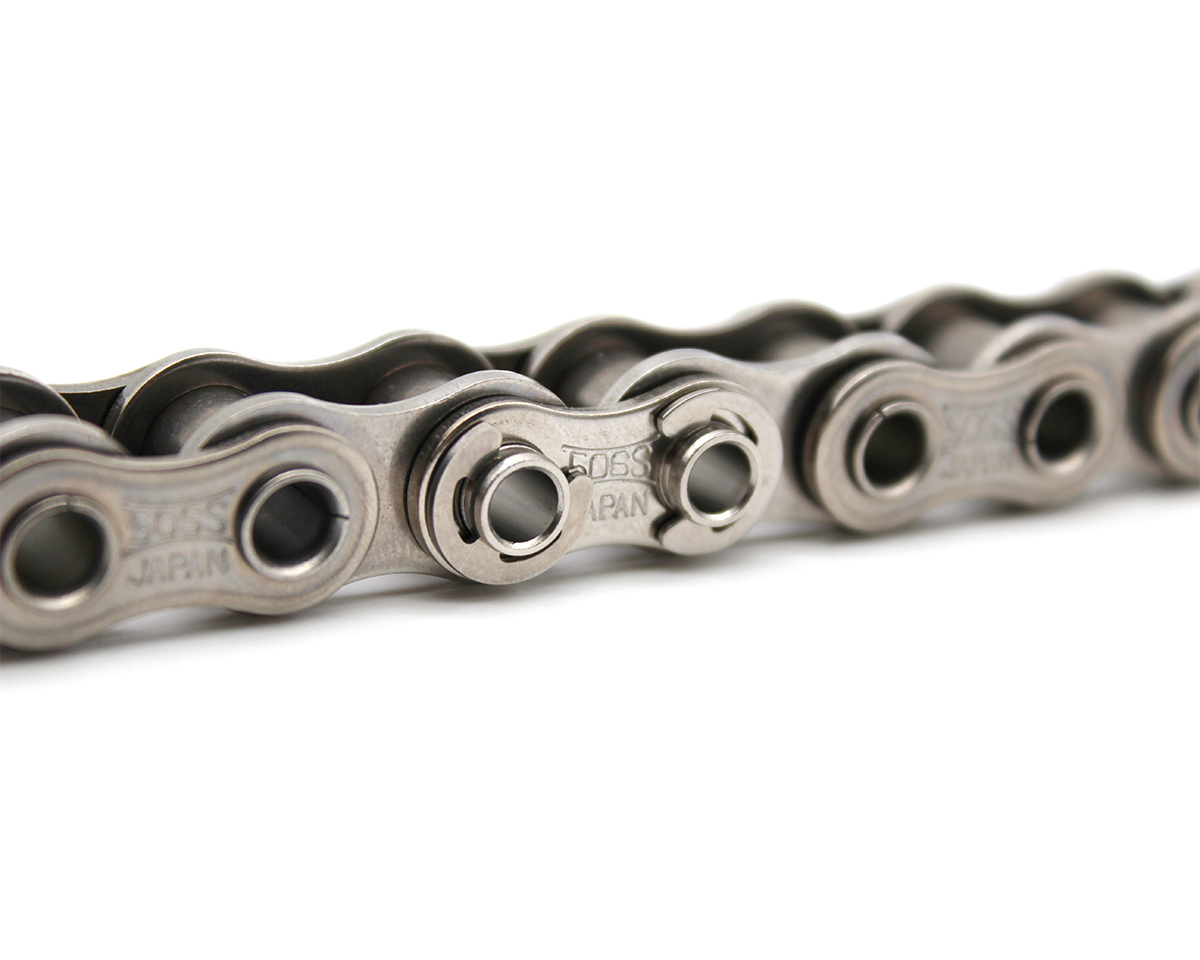

Federverschlussglied RS 60-1 HP ANSI, 3/4" x 1/2", korrosionsbeständig, DIN 8188, Edelstahl 1.4301
Hohlbolzenkette 2080-R ANSI, 2"x 5/8", langgliedrig, DIN 8188, VPE 3,05 m
Inhalt: 3.05 Meter (120,10 € / 1 Meter)
Hohlbolzenkette 2040-S ANSI, 1"x 5/16", langgliedrig, DIN 8188, VPE 3,05 m
Inhalt: 3.05 Meter (34,40 € / 1 Meter)
Hohlbolzenkette 60-1 ANSI, 3/4"x 1/2", DIN 8188, VPE 3,05 m
Inhalt: 3.05 Meter (86,24 € / 1 Meter)
Federverschlussglied RS 40-1 HP ANSI, 1/2" x 5/16", korrosionsbeständig, DIN 8188, Edelstahl 1.4301
Hohlbolzenkette 2040-R ANSI, 1"x 5/16", langgliedrig, DIN 8188, VPE 3,05 m
Inhalt: 3.05 Meter (56,08 € / 1 Meter)
Federverschlussglied RF2080 HP ANSI, 2" x 5/8", langgliedrig, korr.best., DIN 8188, Edelstahl 1.4301
Federverschlussglied Hohlbolzenkette RS 80-1 HP ANSI, 1" x 5/8", Standard, DIN 8188
Hohlbolzenkette 2060-R ANSI, 1 1/2"x 1/2",langgliedrig,korr.best.,DIN 8188,Edelstahl 1.4301,VPE 3,05 m
Inhalt: 3.05 Meter (232,90 € / 1 Meter)
Federverschlussglied Hohlbolzenkette RF2040 HP ANSI, 1" x 5/16",langgliedrig, DIN 8188
Federverschlussglied Hohlbolzenkette RF2050 HP ANSI, 1 1/4" x 3/8",langgliedrig, DIN 8188
Hohlbolzenkette 50-1 ANSI, 5/8" x 3/8", korrosionsbeständig, DIN 8188, Edelstahl 1.4301, VPE 3,05 m
Inhalt: 3.05 Meter (179,28 € / 1 Meter)
Hohlbolzenkette 60-1 ANSI, 3/4" x 1/2", korrosionsbeständig, DIN 8188, Edelstahl 1.4301, VPE 3,05 m
Inhalt: 3.05 Meter (195,56 € / 1 Meter)
Hohlbolzenkette 50-1 ANSI, 5/8"x 3/8", Lambda, DIN 8188, wartungsfrei, VPE 3,05 m
Inhalt: 3.05 Meter (114,48 € / 1 Meter)
Hohlbolzenkette 80-1 ANSI, 1" x 5/8", korrosionsbeständig, DIN 8188, Edelstahl 1.4301, VPE 3,05 m
Inhalt: 3.05 Meter (450,32 € / 1 Meter)
Hohlbolzenkette 2080-S ANSI, 2"x 5/8", langgliedrig, DIN 8188, VPE 3,05 m
Inhalt: 3.05 Meter (77,58 € / 1 Meter)
Hohlbolzenketten für flexible Förderanlagen

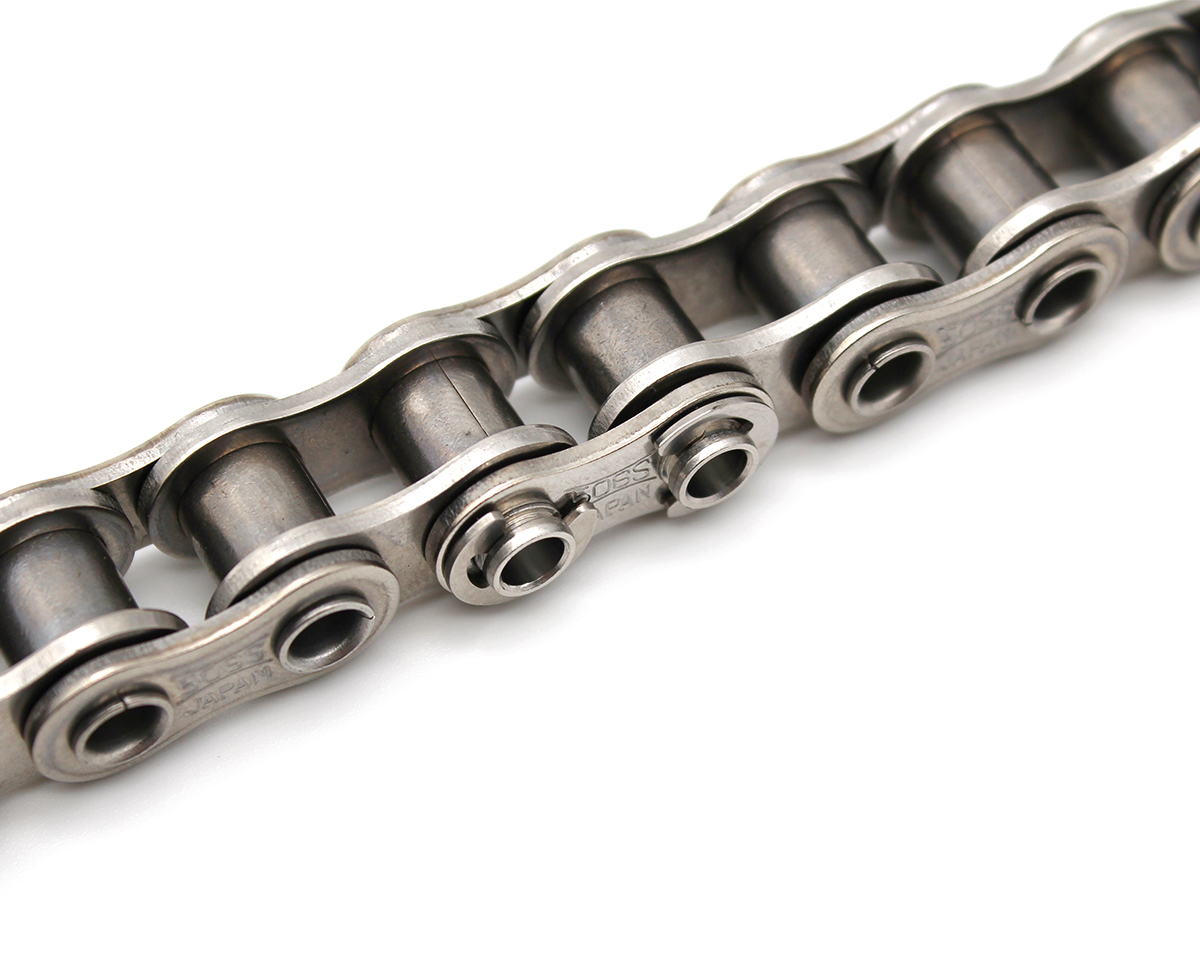

Hohlbolzenketten sind spezielle Förderketten, deren Lagerbolzen eine durchgehende Innenbohrung besitzen. Durch diese Hohlbolzen lassen sich Querstäbe, Mitnehmer, Träger und weitere Anbauelemente direkt mit der Kette verbinden.
Dadurch eignet sich eine Hohlbolzenkette besonders für Fördersysteme, die an unterschiedliche Produkte, Behälter oder Werkstücke angepasst werden müssen. MOVET bietet TSUBAKI Hohlbolzen-Rollenketten in kurzgliedriger und langgliedriger Ausführung sowie in verschiedenen Materialien und Teilungen an.
Wie funktioniert eine Förderkette mit Hohlbolzen?
Der Hohlbolzen liegt im Gelenkzentrum der Kette. Dadurch bleibt der Abstand zwischen zwei Anbauelementen sowohl auf geraden Förderstrecken als auch beim Umlauf um das Kettenrad konstant. Querstäbe oder Befestigungsbolzen können durch die Hohlbolzen geführt und auf der Außenseite gesichert werden.
Werden zwei parallel laufende Hohlbolzenketten über Querstäbe miteinander verbunden, lässt sich die Belastung auf beide Kettenstränge verteilen. Die Anbauteile können bei geeigneter Konstruktion ausgetauscht, verstellt oder an eine geänderte Förderaufgabe angepasst werden, ohne die komplette Kette ersetzen zu müssen.
Kurzgliedrige oder langgliedrige Hohlbolzenkette?
MOVET bietet Hohlbolzenketten mit einfacher ANSI-Teilung sowie langgliedrige Ausführungen mit doppelter Teilung. Die geeignete Bauform richtet sich nach dem benötigten Abstand der Anbauteile, der Förderstrecke und der mechanischen Belastung.
| Bauform | Kettengrößen | Teilungen | Typische Verwendung |
|---|---|---|---|
| Kurzgliedrige Hohlbolzenkette | RS 40, RS 50, RS 60 und RS 80 | 12,70 bis 25,40 mm | Kompakte Förderanlagen und kleinere Abstände zwischen den Anbauelementen |
| Langgliedrige Hohlbolzenkette | RF 2040, RF 2050, RF 2060 und RF 2080 | 25,40 bis 50,80 mm | Längere Förderstrecken und größere Abstände zwischen Querstäben oder Mitnehmern |
Eine größere Teilung reduziert die Anzahl der Kettengelenke auf einer gegebenen Förderlänge, verändert jedoch auch die Abmessungen und den Bewegungsablauf der Anlage. Die gewählte Teilung muss deshalb mit den Kettenrädern und den konstruktiven Abständen des Fördersystems übereinstimmen.
Hohlbolzenketten aus Stahl, Edelstahl oder als Lambda-Ausführung
Die Betriebsumgebung bestimmt maßgeblich, welches Material und welche Schmierausführung geeignet sind. Das MOVET Sortiment umfasst drei wesentliche Produktfamilien:
| Produktfamilie | Eigenschaften | Typische Auswahlkriterien |
|---|---|---|
| Stahl | Robuste Standardausführung für industrielle Förderaufgaben | Trockene oder kontrollierte Betriebsumgebungen mit regulärer Schmiermöglichkeit |
| Edelstahl SS | Korrosionsbeständige Ausführung aus Edelstahl 1.4301 beziehungsweise SUS304 | Feuchtigkeit, Reinigung und ausgewählte korrosive Betriebsbedingungen |
| TSUBAKI Lambda | Für den Betrieb ohne regelmäßige externe Nachschmierung ausgelegte Kette | Schwer zugängliche Schmierstellen und Anwendungen, in denen zusätzliches Kettenöl unerwünscht ist |
Auch eine korrosionsbeständige oder wartungsarme Hohlbolzenkette muss regelmäßig kontrolliert werden. Material, Temperaturbereich, zulässige Belastung und Medienbeständigkeit sind anhand der technischen Daten des konkreten Artikels zu prüfen.
Querstäbe, Mitnehmer und Sonderanbauteile befestigen
Die Innenbohrung der Hohlbolzen ermöglicht die Montage unterschiedlicher Förderelemente. Häufig werden zwei parallel laufende Ketten durch Querstäbe verbunden, auf denen Auflagen, Mitnehmer, Gitter, Träger oder produktspezifische Halterungen befestigt werden.
Bei der Konstruktion müssen der Innendurchmesser des Hohlbolzens, der Durchmesser des Querstabs, dessen Befestigung und der Abstand zwischen den Ketten berücksichtigt werden. Das Anbauteil darf die Beweglichkeit der Kettengelenke und den Umlauf um die Kettenräder nicht behindern.
Für abweichende Querstäbe, Bohrbilder, Mitnehmer oder produktspezifische Träger entwickelt MOVET auch Förderketten mit Sonderanbauteilen .
S- und R-Ausführungen bei langgliedrigen Hohlbolzenketten
Langgliedrige Hohlbolzenketten stehen je nach Größe als S- oder R-Ausführung zur Verfügung. Die S-Ausführung besitzt eine kleinere Buchse beziehungsweise Rolle, während die R-Ausführung mit einem größeren Außendurchmesser ausgestattet ist.
| Ausführung | Konstruktives Merkmal | Typische Verwendung |
|---|---|---|
| S-Ausführung | Kleiner Buchsen- oder Rollendurchmesser | Kompakte Kettenführung und Anwendungen, bei denen das Fördergut nicht direkt auf großen Rollen läuft |
| R-Ausführung | Vergrößerter Rollendurchmesser | Förderkonstruktionen, bei denen die Kette über Rollen auf einer Führungsschiene läuft |
Bei einer RF2040-Hohlbolzenkette beträgt der Durchmesser beispielsweise 7,92 mm in der S-Ausführung und 15,88 mm in der R-Ausführung. Die Unterschiede werden mit zunehmender Kettengröße entsprechend größer. Führungsschiene, Kettenrad und Einbauraum müssen zur gewählten Rollenausführung passen.
ANSI-Hohlbolzenketten nach DIN 8188 auswählen
Die Hohlbolzenketten im MOVET Sortiment entsprechen den amerikanischen ANSI-Abmessungen nach DIN 8188. Für eine passende Auswahl müssen neben der Kettenbezeichnung insbesondere Teilung, innere Weite, Buchsen- beziehungsweise Rollendurchmesser und Hohlbolzendurchmesser berücksichtigt werden.
| Auswahlmerkmal | Verfügbarer Bereich |
|---|---|
| Teilung | 12,70 bis 50,80 mm |
| Buchsen- beziehungsweise Rollendurchmesser | 7,92 bis 28,58 mm |
| Innere Weite | 7,95 bis 15,88 mm |
| Norm | DIN 8188 / ANSI-Abmessungen |
Standard-Kettenräder der entsprechenden ANSI-Größe können bei kurzgliedrigen Hohlbolzenketten grundsätzlich verwendet werden. Für langgliedrige Ausführungen werden passende Kettenräder für Doppelteilung benötigt. Vorhandene Kettenräder sollten vor dem Einbau auf Teilung, Zahnzahl, Verschleiß und Fluchtung geprüft werden.
Hohlbolzenketten montieren, prüfen und online auswählen

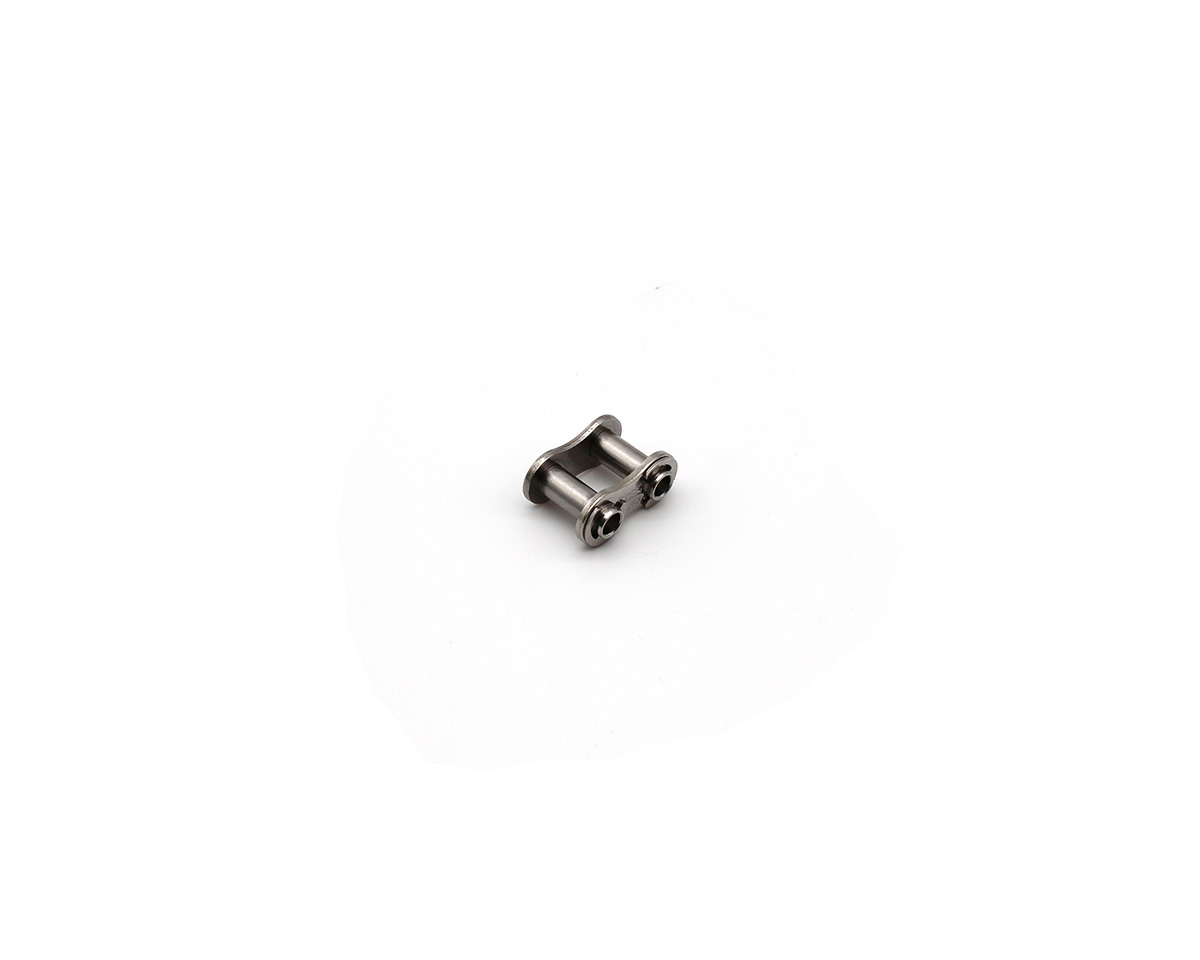

Verschlussglieder müssen exakt zur Kettengröße, Produktfamilie und Materialausführung passen. Ein Verschlussglied für eine Standard-Stahlkette sollte nicht ohne technische Prüfung an einer Edelstahl- oder Lambda-Hohlbolzenkette verwendet werden.
Im Betrieb sind Kettenspannung, Fluchtung, Gelenkbeweglichkeit, Verschleiß und die Befestigung der Querstäbe regelmäßig zu kontrollieren. Lockerungen an den Anbauteilen können zu ungleichmäßiger Belastung, Kettenverzug oder einer Kollision mit Führung und Kettenrädern führen.
Nutzen Sie die Produktfilter, um Hohlbolzenketten nach Produktfamilie, Kettenbezeichnung, Teilung, Rollendurchmesser und innerer Weite einzugrenzen. Weitere Förderketten mit vergrößerter Teilung finden Sie unter langgliedrige Rollenketten .
