Edelstahl Hutmuttern
3-A Edelstahlmuttern bieten hohe Stabilität und Langlebigkeit in anspruchsvollen Umgebungen. Sie sind beständig gegen Feuchtigkeit, Chemikalien und hohe Temperaturen und eignen sich für den Maschinenbau sowie Hygienebereiche.
Edelstahl-Hutmuttern für hygienische Maschinenkonstruktionen
Edelstahl-Hutmuttern schützen das freie Ende einer Schraube oder Gewindestange und ermöglichen einen geschlossenen Abschluss der Verschraubung. Hygienisch gestaltete Ausführungen eignen sich besonders für Maschinen, Anlagen und Fördertechnik in regelmäßig gereinigten Produktionsbereichen.
MOVET bietet Hygiene-Hutmuttern aus Edelstahl 1.4301 und 1.4401 in Gewindegrößen von M3 bis M30. Je nach Ausführung verfügen die Muttern über eine polierte oder hochglanzpolierte Oberfläche, eine blaue Silikondichtung sowie eine Zertifizierung nach dem 3-A Sanitary Standard oder zusätzlich nach EHEDG.
Warum Hygienemuttern statt herkömmlicher Hutmuttern?
Eine herkömmliche Hutmutter verschließt das Schraubenende, ist jedoch nicht automatisch für hygienisch sensible Maschinenbereiche ausgelegt. Übergänge, Oberflächen und Kontaktstellen können die äußere Reinigung erschweren oder Rückstände aufnehmen.
| Merkmal | Herkömmliche Hutmutter | Hygienische Edelstahl-Hutmutter |
|---|---|---|
| Schraubenabschluss | Geschlossene Form schützt das freie Gewindeende | Geschlossene Form mit hygienisch optimierter Außenkontur |
| Übergang zur Gegenfläche | Abhängig von Mutter, Unterlegscheibe und Montagefläche | Je nach Modell durch eine blaue Silikondichtung abgedichtet |
| Oberfläche | Standardoberfläche ohne besondere Hygieneanforderungen | Polierte oder hochglanzpolierte Edelstahlausführung |
| Zertifizierung | Üblicherweise keine Hygienezertifizierung | Artikelabhängig 3-A Sanitary Standard oder 3-A und EHEDG |
Ob eine Hygienemutter erforderlich ist, hängt von der Hygienezone, dem Reinigungsverfahren und der Einbausituation ab. Auch Schraube, Gegenfläche und angrenzende Bauteile müssen für die vorgesehene Reinigung geeignet sein.
Hygiene-Hutmuttern in M3 bis M30 auswählen
Das Gewinde der Edelstahlmutter muss zur Schraube oder Gewindestange passen. Neben dem Nenndurchmesser sind die Gewindesteigung, die nutzbare Einschraubtiefe und der verfügbare Bauraum zu berücksichtigen.
| Auswahlmerkmal | Aktuell verfügbare Ausführungen | Hinweis zur Auswahl |
|---|---|---|
| Gewinde | M3, M4, M5, M6, M8, M10, M12, M14, M16, M20, M24 und M30 | Mutter und Schraube müssen dieselbe Gewindegröße und Gewindesteigung besitzen |
| Material | Edelstahl 1.4301 / V2A oder Edelstahl 1.4401 / V4A | Werkstoff entsprechend Reinigungsmedien und Korrosionsbelastung auswählen |
| Oberfläche | Poliert oder hochglanzpoliert | Die konkrete Veredelung ist artikelabhängig |
| Dichtung | Ohne Dichtung oder mit blauer Silikondichtung | Dichtungswerkstoff auf Temperatur und Reinigungsmedien abstimmen |
| Zertifizierung | 3-A Sanitary Standard oder 3-A Sanitary Standard / EHEDG | Zertifizierung für den ausgewählten Artikel prüfen |
Die Außenmaße können trotz identischer Gewindegröße unterschiedlich ausfallen. Bei der hochglanzpolierten M8-Ausführung mit 20 mm Außendurchmesser betragen die Gesamthöhe beispielsweise 17 mm und die Schlüsselweite 14 mm. Maßgeblich bleibt immer die technische Zeichnung des ausgewählten Artikels.

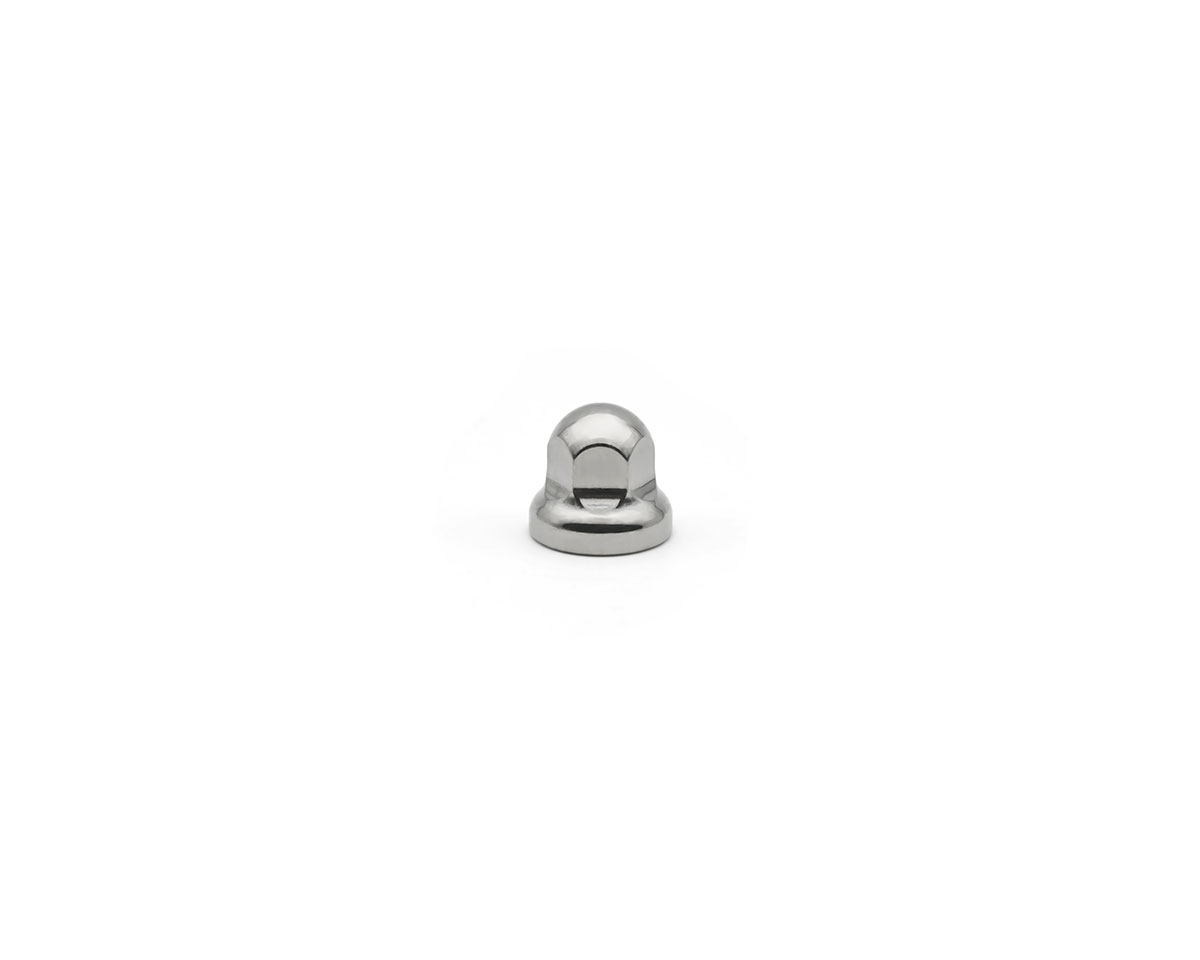

Edelstahl-Hutmuttern aus V2A oder V4A
Für die Hygiene-Hutmuttern stehen die Edelstahlwerkstoffe 1.4301 und 1.4401 zur Verfügung. Die geeignete Ausführung richtet sich nach Feuchtigkeit, Reinigungsmitteln, Temperatur und möglichen korrosiven Medien innerhalb der Anwendung.
| Werkstoff | Bezeichnung | Typische Auswahlkriterien |
|---|---|---|
| Edelstahl 1.4301 | V2A / AISI 304 | Viele industrielle und hygienische Anwendungen mit moderater Korrosionsbelastung |
| Edelstahl 1.4401 | V4A / AISI 316 | Erhöhte Anforderungen durch Feuchtigkeit, Reinigungsprozesse oder korrosive Betriebsbedingungen |
V4A ist nicht pauschal gegen jedes Reinigungs- oder Prozessmedium beständig. Konzentration, Temperatur, Einwirkdauer und mögliche Chloridbelastungen sollten bei der Werkstoffauswahl berücksichtigt werden. Für weniger aggressive Umgebungen kann eine V2A-Hutmutter ausreichend sein.

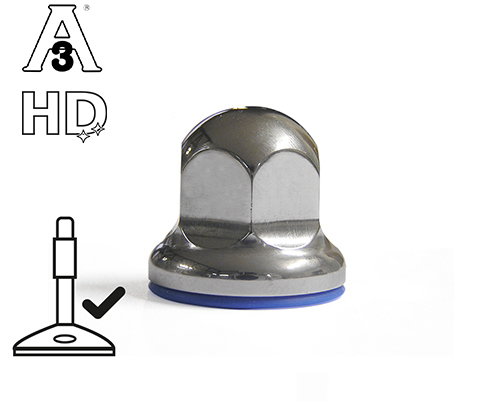

Hygienemuttern mit blauer Silikondichtung

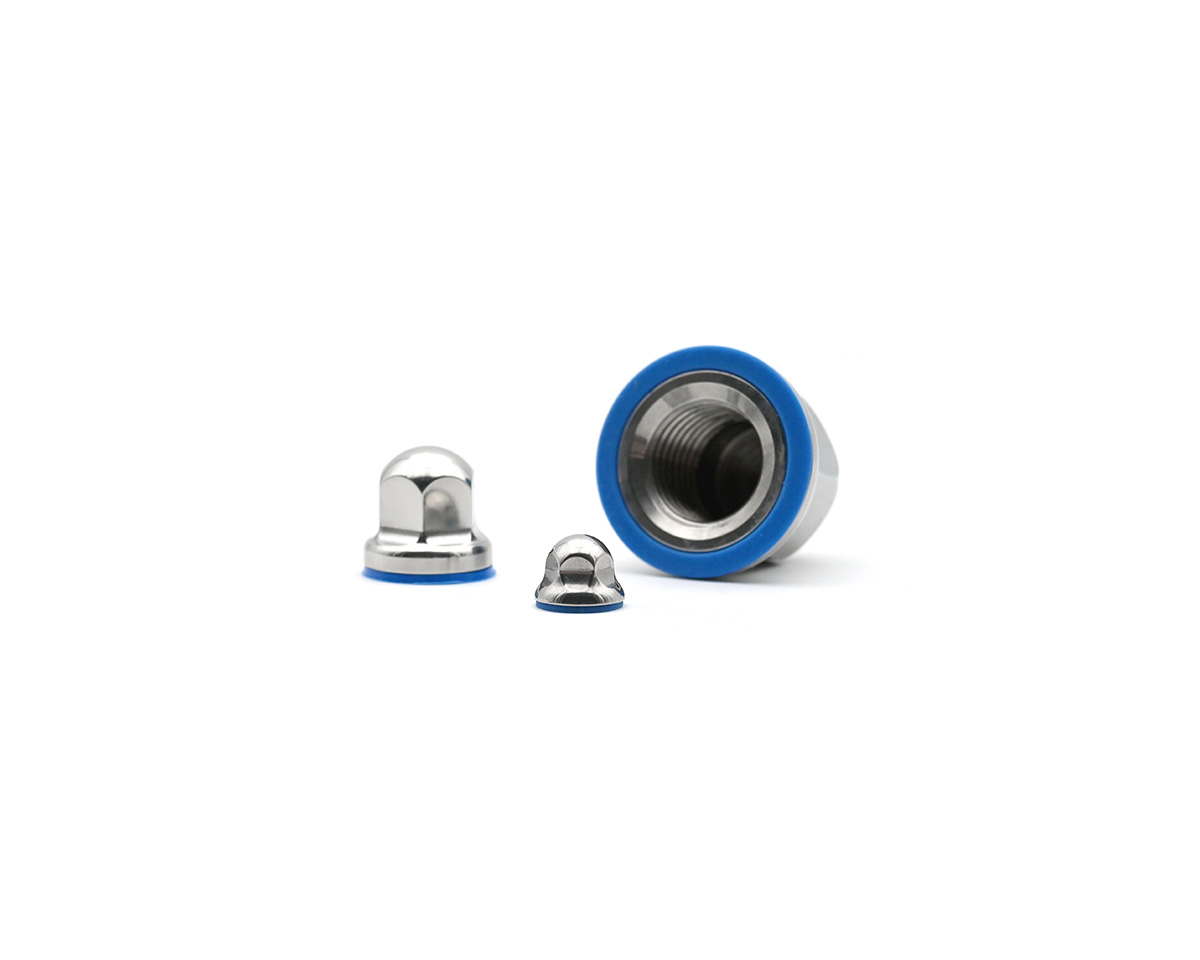

Bei den abgedichteten Ausführungen liegt eine blaue Silikondichtung zwischen der Edelstahlmutter und der vorgesehenen Gegenfläche. Sie unterstützt einen definierten Übergang und reduziert den offenen Spalt im Bereich der Verschraubung.
Die blaue Farbe erleichtert die visuelle Kontrolle der Dichtung während Reinigung und Wartung. Beschädigungen, Verformungen oder eine fehlende Dichtung können dadurch schneller erkannt werden. Vor dem Einbau muss geprüft werden, ob das Silikon für die verwendeten Reinigungsmittel, Temperaturen und Prozessbedingungen geeignet ist.
Die Dichtung kann ihre Funktion nur auf einer geeigneten, ausreichend ebenen Kontaktfläche erfüllen. Grate, Beschädigungen oder starke Unebenheiten können eine gleichmäßige Auflage verhindern. Die Mutter sollte deshalb entsprechend den Montagevorgaben angezogen werden, ohne die Silikondichtung unkontrolliert zu verformen.
3-A- und EHEDG-zertifizierte Edelstahlmuttern
Zahlreiche MOVET Hygienemuttern sind nach dem 3-A Sanitary Standard 88-00 zertifiziert. Ausgewählte Varianten, darunter bestimmte hochglanzpolierte M8-Hutmuttern, werden zusätzlich mit einer EHEDG-Zuordnung angeboten.
Die Zertifizierungen gelten jeweils für die konkrete Produktausführung. Material, Gewindegröße, Oberflächenbearbeitung und Dichtung müssen deshalb mit den Angaben im Produktdatenblatt und in den verfügbaren Zertifikaten verglichen werden.
Eine zertifizierte Hutmutter macht nicht automatisch die gesamte Verschraubung oder Maschine hygienegerecht. Auch Schraube, Gegenfläche, Gewindeverbindung, Einbaulage und angrenzende Komponenten müssen so gestaltet sein, dass Flüssigkeiten ablaufen können und alle relevanten Bereiche bei der Reinigung erreichbar bleiben.
Edelstahl-Hutmuttern richtig montieren und reinigen
Vor der Montage sollten Innengewinde, Schraube und Kontaktfläche sauber und unbeschädigt sein. Die Gewindelänge muss so gewählt werden, dass das Schraubenende nicht am geschlossenen Ende der Hutmutter anstößt, bevor die Verbindung ausreichend angezogen ist.
Bei Ausführungen mit Silikondichtung ist auf eine gleichmäßige Auflage zu achten. Eine verkantete Montage oder ein ungeeignetes Anziehdrehmoment kann die Dichtung beschädigen und die mechanische Verbindung beeinträchtigen. Das erforderliche Drehmoment ergibt sich aus Schraubenwerkstoff, Gewindegröße, Schmierzustand und Konstruktion.
Während der regelmäßigen Reinigung sollten Oberfläche, Dichtungsrand und Übergang zur Gegenfläche kontrolliert werden. Beschädigte Dichtungen, korrodierte Gewinde oder verformte Muttern sind zu ersetzen. Bei Änderungen am Reinigungsverfahren ist die Materialverträglichkeit erneut zu prüfen.
Hygienemuttern mit passenden Edelstahlschrauben kombinieren
Für eine vollständige Verschraubung müssen Hutmutter, Schraube und Gegenfläche aufeinander abgestimmt sein. Neben der Gewindegröße sind Schraubenlänge, Einschraubtiefe, Werkstoff, Oberflächenbearbeitung und die erforderliche mechanische Belastbarkeit zu berücksichtigen.
Passende zertifizierte Verbindungselemente finden Sie unter Hygiene-Schrauben aus Edelstahl . Weitere Standard- und Hygieneausführungen stehen im Bereich Edelstahlschrauben zur Verfügung.
Hygienische Muttern und Schrauben können außerdem zur Befestigung von Komponenten der MOVET Waterproof Serie eingesetzt werden. Einen Überblick über weitere reinigungsfreundliche Maschinenkomponenten bietet die Seite zertifizierte Hygiene-Komponenten .
