Bügelgriffe für Maschinen und Bedienelemente
Bügelgriffe ermöglichen eine sichere Handhabung und erleichtern das Öffnen, Schließen oder Transportieren von Maschinenkomponenten. Sie bestehen aus langlebigen Materialien und sind für industrielle Einsätze optimiert.
HYGIENIC 3A Bügelgriff Edelstahl Ø 10 mm, 3-A Sanitary Standard, L = 98

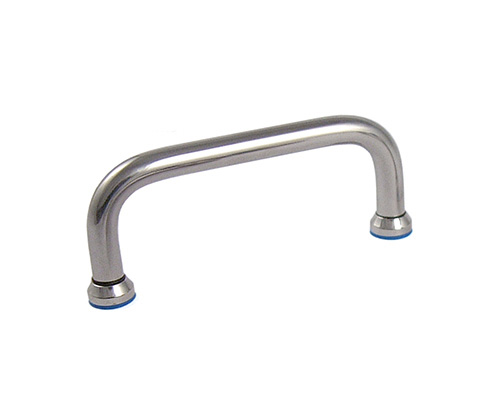

HYGIENIC 3A Bügelgriff Edelstahl Ø 10 mm, 3-A Sanitary Standard, L = 190
HYGIENIC 3A Bügelgriff Edelstahl Ø 10 mm, 3-A Sanitary Standard, L = 110
HYGIENIC 3A Bügelgriff Edelstahl Ø 10 mm, 3-A Sanitary Standard, L = 130
Griffmulde / Griff versenkbar Edelstahl 89 x 138 mit Silikondichtung
Edelstahl-Bügelgriffe für Maschinenbau und Industrie
Bügelgriffe ermöglichen das sichere Öffnen, Schließen, Anheben und Positionieren von Türen, Abdeckungen, Klappen und Maschinenbauteilen. Durch ihre einfache U-Form bieten sie eine gut erreichbare Grifffläche und lassen sich in zahlreiche Maschinen- und Gehäusekonstruktionen integrieren.
MOVET bietet robuste Bügelgriffe aus Edelstahl für den Maschinenbau, Anlagenbau, Schaltschrankbau und hygienisch sensible Produktionsbereiche. Unterschiedliche Längen, Lochabstände, Griffdurchmesser und Oberflächen ermöglichen eine Abstimmung auf den vorhandenen Bauraum und die jeweilige Anwendung.
Welcher Bügelgriff passt zur Anwendung?
Die geeignete Griffausführung richtet sich nach der Einbausituation, den Reinigungsanforderungen und der gewünschten Oberflächenbeschaffenheit. Die folgende Übersicht zeigt die wesentlichen Varianten des MOVET Sortiments:
| Ausführung | Merkmale | Typische Verwendung |
|---|---|---|
| Edelstahl, Standard | Massiver Rundmaterialgriff aus Edelstahl 1.4301 / V2A | Maschinenverkleidungen, Türen, Klappen und technische Gehäuse |
| Polierte Oberfläche | Glatter und optisch gleichmäßiger Oberflächenzustand | Gut zugängliche und regelmäßig zu reinigende Maschinenbereiche |
| Sandgestrahlte Oberfläche | Mattes und gleichmäßiges Erscheinungsbild | Industrielle Konstruktionen mit matter Edelstahloberfläche |
| HYGIENIC 3A | Polierter Edelstahlgriff mit blauer Silikondichtung | Lebensmittel-, Getränke- und Pharmaanlagen mit erhöhten Hygieneanforderungen |
| Versenkbare Griffmulde | Flache Einbauform mit Silikondichtung | Türen und Verkleidungen mit begrenztem hervorstehendem Bauraum |
Bügelgriffe nach Lochabstand und Abmessung auswählen
Der Lochabstand ist das wichtigste Anschlussmaß bei der Auswahl eines Bügelgriffs. Er bezeichnet den Abstand zwischen den beiden Befestigungspunkten und muss mit den vorhandenen Bohrungen oder der geplanten Konstruktion übereinstimmen. Im MOVET Sortiment stehen Lochabstände von 88 bis 183 mm zur Verfügung.
| Auswahlmerkmal | Verfügbare Ausführungen | Hinweis |
|---|---|---|
| Griffdurchmesser | 8, 10 oder 12 mm | Beeinflusst Grifffläche, Abmessungen und Haptik |
| Lochabstand | 88, 96, 98, 100, 120, 180 oder 183 mm | Muss zum Bohrungsbild des Bauteils passen |
| Gesamtlänge | 98 bis 195 mm | Benötigten seitlichen Einbauraum berücksichtigen |
| Griffhöhe | 28 bis 46 mm | Bestimmt den freien Abstand zur Montagefläche |
| Innengewinde | M4 oder M5 | Befestigungsschrauben passend zur Gewindetiefe auswählen |
Vor der Bestellung sollten Lochabstand, Gesamtlänge, Griffhöhe, Gewinde und verfügbare Einbautiefe mit der technischen Zeichnung verglichen werden. Die Befestigungsschrauben sind bei verschiedenen Ausführungen nicht im Lieferumfang enthalten.
Polierte oder sandgestrahlte Edelstahl-Bügelgriffe?

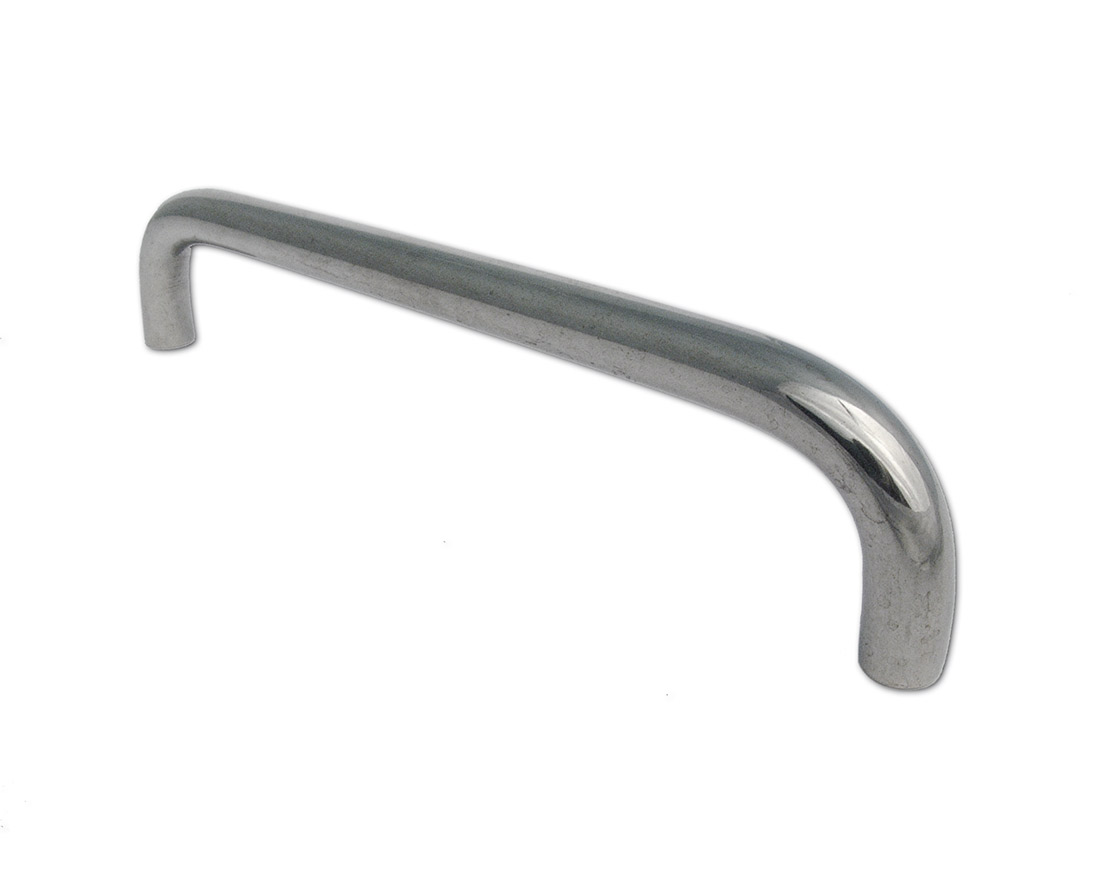

Polierte Edelstahl-Bügelgriffe besitzen eine glatte, reflektierende Oberfläche und lassen sich gut in Maschinen mit polierten Edelstahlverkleidungen integrieren. Die glatte Oberfläche kann außerdem die äußere Reinigung unterstützen, sofern alle Übergänge und Befestigungspunkte entsprechend zugänglich ausgeführt sind.

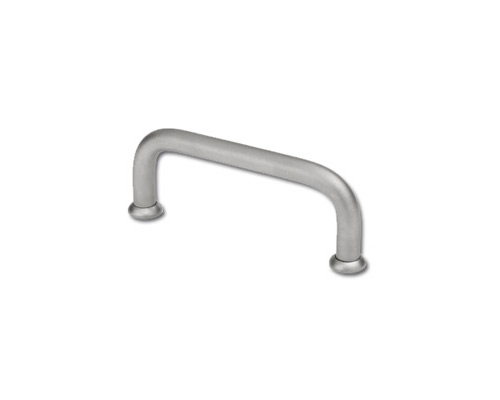

Sandgestrahlte Bügelgriffe weisen dagegen eine gleichmäßig matte Oberfläche auf. Sie eignen sich insbesondere für Maschinen und Gehäuse, deren angrenzende Edelstahlflächen ebenfalls matt ausgeführt sind. Die Auswahl zwischen poliert und sandgestrahlt ist daher sowohl eine funktionale als auch eine gestalterische Entscheidung.
3-A-Bügelgriffe für hygienisch sensible Bereiche
Die HYGIENIC-3A-Bügelgriffe verbinden einen massiven, hochglanzpolierten Edelstahlgriff mit blauen Silikondichtungen an den Befestigungspunkten. Ausgewählte Modelle sind nach dem 3-A Sanitary Standard ausgewiesen und für Maschinenbereiche mit erhöhten Anforderungen an Reinigbarkeit und konstruktive Hygiene vorgesehen.
Die Dichtungen verschließen den Übergang zwischen Griff und Montagefläche. Für eine hygienische Verbindung müssen jedoch auch Gegenfläche, Befestigungsschrauben und Montagezustand berücksichtigt werden. Die Zertifizierung des Griffs allein bestätigt nicht automatisch die hygienegerechte Ausführung der gesamten Maschinenverkleidung.
Weitere zertifizierte Bauteile finden Sie unter zertifizierte Hygiene-Komponenten .
Versenkbare Griffmulden für begrenzten Bauraum
Eine versenkbare Griffmulde bietet sich an, wenn ein hervorstehender Bügelgriff den Arbeitsbereich, Verkehrsweg oder die Bewegungsfreiheit angrenzender Komponenten beeinträchtigen würde. Der Griff wird weitgehend in die Tür oder Verkleidung integriert und bildet dadurch eine kompakte Bedienlösung.
Bei der Auswahl sind neben den Außenmaßen auch der erforderliche Einbauausschnitt, die verfügbare Einbautiefe und die Materialstärke der Tür zu prüfen. Bei Ausführungen mit Silikondichtung müssen außerdem die Gegenfläche und die vorgesehene Reinigung berücksichtigt werden.
Einsatzbereiche für industrielle Bügelgriffe
Edelstahl-Bügelgriffe werden an Maschinentüren, Schutzhauben, Wartungsklappen, Schaltschränken, Behältern und technischen Gehäusen eingesetzt. Sie ermöglichen einen definierten Angriffspunkt und erleichtern die Bedienung von beweglichen oder abnehmbaren Bauteilen.
Für häufig betätigte Türen sollten Griffdurchmesser, Griffhöhe und Länge so gewählt werden, dass der Griff auch mit Arbeitshandschuhen sicher erreicht werden kann. Bei schweren Türen oder hohen Betätigungskräften müssen Befestigung, Materialstärke und Belastbarkeit der gesamten Konstruktion geprüft werden. Der Bügelgriff darf nicht isoliert als Hebe- oder Anschlagpunkt betrachtet werden, sofern er nicht ausdrücklich dafür ausgelegt ist.
Edelstahl-Bügelgriffe auswählen und online kaufen
Über die Produktfilter können Sie die Bügelgriffe nach Oberfläche, Griffdurchmesser, Lochabstand, Gesamtlänge, Höhe, Gewinde und Hygieneausführung eingrenzen. Vergleichen Sie vor der Bestellung die technischen Maße mit dem vorhandenen Bohrungsbild oder der geplanten Maschinenkonstruktion.
Für eine vollständige Tür- oder Gehäuselösung lassen sich die Edelstahlgriffe mit passenden Drehriegeln , Scharnieren und weiteren Maschinenelementen kombinieren. Bei abweichenden Lochabständen, Abmessungen oder besonderen Hygieneanforderungen unterstützt MOVET bei der Auswahl einer geeigneten Griffausführung.
