Rändelschrauben & Rändelmuttern
Diese Bedienelemente ermöglichen eine schnelle und präzise Einstellung ohne zusätzliches Werkzeug. Sie bieten hohen Halt, sind langlebig und ideal für industrielle und mechanische Anwendungen.
Rändelschrauben und Rändelmuttern aus Edelstahl
Rändelschrauben und Rändelmuttern ermöglichen das manuelle Befestigen, Lösen und Einstellen von Maschinenbauteilen ohne zusätzliches Werkzeug. Die gerändelte Grifffläche bietet einen gut erreichbaren Bedienbereich und eignet sich besonders für Verbindungen, die regelmäßig verstellt oder demontiert werden.
MOVET bietet Rändelschrauben und Rändelmuttern aus Edelstahl 1.4301 beziehungsweise V2A. Die sandgestrahlte Oberfläche sorgt für ein gleichmäßiges Erscheinungsbild und unterstützt eine sichere Handhabung. Unterschiedliche Gewinde, Griffdurchmesser, Höhen und Bundausführungen ermöglichen eine Abstimmung auf die jeweilige Maschinenkonstruktion.
Rändelschraube oder Rändelmutter?

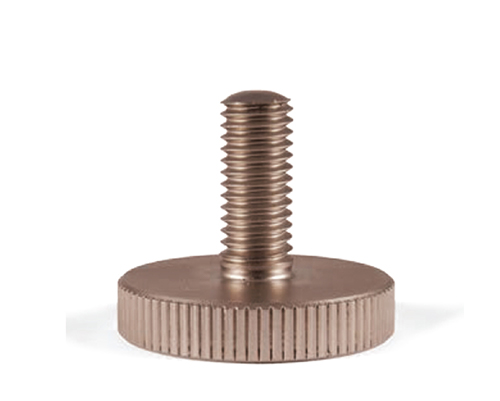

Eine Rändelschraube besitzt einen außenliegenden Gewindezapfen und wird direkt in eine vorhandene Gewindebohrung oder Gewindemutter eingeschraubt. Sie eignet sich beispielsweise zum Fixieren von Abdeckungen, Anschlägen, Führungen und verstellbaren Maschinenkomponenten.

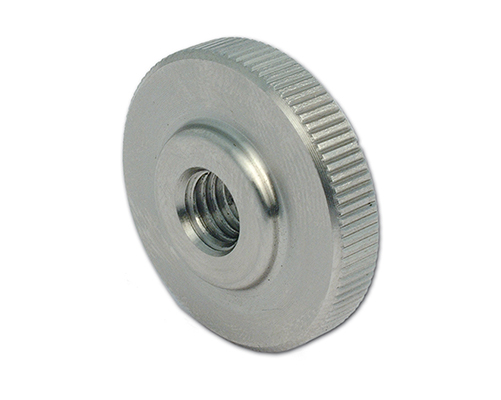

Eine Rändelmutter besitzt dagegen ein Innengewinde. Sie wird auf einen vorhandenen Gewindebolzen oder eine Gewindespindel aufgeschraubt. Dadurch eignet sie sich für Konstruktionen, bei denen der Gewindezapfen fest am Bauteil verbleibt und die Verbindung von außen manuell gelöst werden soll.
| Ausführung | Gewinde | Typische Funktion |
|---|---|---|
| Rändelschraube | Außengewinde beziehungsweise Gewindezapfen | Wird in ein vorhandenes Innengewinde eingeschraubt |
| Rändelmutter | Innengewinde beziehungsweise Gewindebohrung | Wird auf einen vorhandenen Gewindebolzen aufgeschraubt |
Rändelschrauben nach Gewinde und Abmessung auswählen
Die passende Rändelschraube oder Rändelmutter muss sowohl zum vorhandenen Gewinde als auch zum verfügbaren Bedien- und Einbauraum passen. Die folgende Übersicht zeigt die derzeit in der Kategorie auswählbaren Produkteigenschaften:
| Auswahlmerkmal | Verfügbare Ausführungen | Hinweis zur Auswahl |
|---|---|---|
| Gewinde | M5, M6, M8 und M10 | Muss zur Gewindebohrung oder zum vorhandenen Gewindebolzen passen |
| Griffdurchmesser | 20, 24 oder 30 mm | Größere Durchmesser bieten eine größere manuell greifbare Fläche |
| Gesamthöhe | 5 bis 53 mm | Den verfügbaren Einbauraum und hervorstehende Bauteile berücksichtigen |
| Material | Edelstahl 1.4301 / V2A | Geeignet für zahlreiche industrielle und feuchte Umgebungsbedingungen |
| Oberfläche | Sandgestrahlt | Erzeugt eine gleichmäßige matte Oberfläche |
| Bauform | Mit oder ohne Bund | Auflagefläche und konstruktive Einbausituation vergleichen |
Vor der Bestellung sollten Gewindegröße, Gewindelänge, Griffdurchmesser, Gesamthöhe und Bundform mit der technischen Zeichnung verglichen werden. Die Gewindeangabe allein reicht nicht aus, da sich Rändelschrauben derselben Größe in Länge und Bauform unterscheiden können.
Rändelschrauben M5, M6, M8 und M10

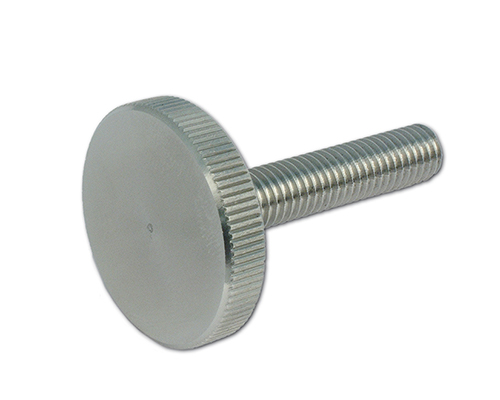

Kompakte Rändelschrauben M5 eignen sich für kleinere Befestigungs- und Einstellpunkte mit begrenztem Bauraum. MOVET bietet hierfür unter anderem Edelstahl-Rändelschrauben mit einem Griffdurchmesser von 20 mm sowie passende Rändelmuttern mit M5-Innengewinde.
Rändelschrauben M6 und Rändelmuttern M6 stellen eine mittlere Ausführung für zahlreiche Maschinen- und Vorrichtungskonstruktionen dar. Rändelschrauben M8 und M10 besitzen größere Gewinde und werden für entsprechend dimensionierte Verbindungen angeboten. Die Gewindegröße allein erlaubt jedoch keine Aussage über die zulässige Belastung der vollständigen Verbindung.
Neben dem Nenndurchmesser müssen Gewindeeingriff, Material der Gegenkomponente, Anziehkraft und auftretende Betriebsbelastungen berücksichtigt werden. Eine manuell angezogene Rändelschraube ist nicht automatisch für sicherheitsrelevante oder dynamisch hoch belastete Verbindungen geeignet.
Rändelschrauben mit Bund für eine definierte Auflage

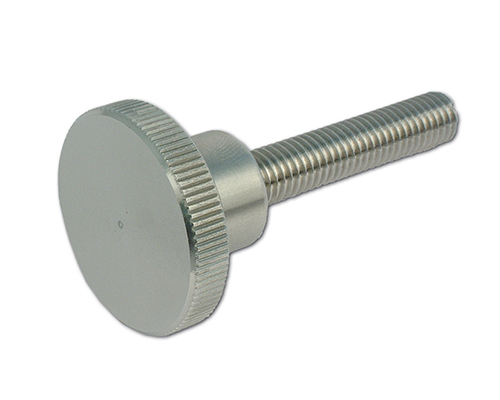

Eine Rändelschraube mit Bund besitzt einen zusätzlichen Absatz zwischen Griffkopf und Gewindezapfen. Der Bund kann eine definierte Anlage an der Gegenkomponente schaffen und den Übergang zwischen Griff und Gewinde konstruktiv abgrenzen.

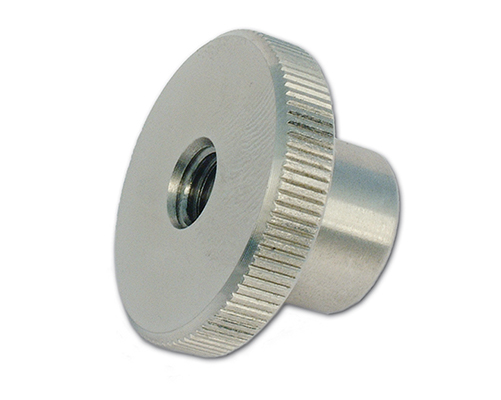

Auch Rändelmuttern sind mit Bund erhältlich. Je nach Ausführung vergrößert dieser den Bereich, der an der angrenzenden Komponente anliegt. Ob eine Bauform mit oder ohne Bund besser geeignet ist, hängt von Bohrungsdurchmesser, Auflagefläche, Einbauraum und gewünschter Positionierung ab.
Der Bund darf nicht ohne technische Prüfung mit einer unverlierbaren Sicherung, einem Distanzring oder einer selbstständigen Losdrehsicherung gleichgesetzt werden. Wo sich eine Verbindung durch Vibrationen lösen könnte, ist eine geeignete zusätzliche Sicherungsmaßnahme erforderlich.
Werkzeuglose Bedienung und wiederholte Verstellung
Rändelschrauben werden vor allem dort eingesetzt, wo eine Verbindung regelmäßig von Hand geöffnet, geschlossen oder nachgestellt werden soll. Typische Beispiele sind verstellbare Anschläge, Führungen, Schutzabdeckungen, Vorrichtungen, Messaufnahmen und wechselbare Maschinenkomponenten.
Der runde Rändelkopf ermöglicht die Betätigung ohne Schraubendreher oder Schraubenschlüssel. Dadurch lassen sich Umrüst-, Einstell- und Wartungsarbeiten vereinfachen. Voraussetzung ist, dass die Verbindung konstruktiv für eine manuelle Betätigung vorgesehen ist und keine exakt definierte Vorspannkraft benötigt.
Für Anwendungen mit größeren Hebeln oder einer anderen Griffgeometrie können alternativ Sterngriffe eingesetzt werden. Die Auswahl sollte sich nach Bedienhäufigkeit, benötigtem Platz und erforderlicher Handkraft richten.
Edelstahl-Rändelschrauben für industrielle Umgebungen
Die Rändelschrauben und Rändelmuttern von MOVET bestehen aus Edelstahl 1.4301/V2A. Der Werkstoff bietet für viele Anwendungen im Maschinenbau, Anlagenbau und in der Automatisierungstechnik eine gute Korrosionsbeständigkeit und eignet sich auch für zahlreiche feuchte Produktionsumgebungen.
Die tatsächliche Beständigkeit hängt von Feuchtigkeit, Temperatur, Reinigungsmitteln, Chloriden und weiteren Betriebsmedien ab. Edelstahl 1.4301 ist daher nicht uneingeschränkt gegen jede chemische oder korrosive Beanspruchung beständig.
Bei regelmäßiger Reinigung sollten Gewindebereich, Rändelung und Auflageflächen kontrolliert werden. Ablagerungen oder beschädigte Gewindegänge können die leichte manuelle Bedienung beeinträchtigen. Für besonders aggressive Umgebungen ist die Werkstoffeignung anwendungsspezifisch zu prüfen.
Rändelschrauben und Rändelmuttern auswählen und kaufen
Über die Produktfilter können Sie Rändelschrauben und Rändelmuttern nach Gewinde, Durchmesser und Höhe eingrenzen. Prüfen Sie anschließend anhand der Produktbezeichnung und technischen Zeichnung, ob Außen- oder Innengewinde, Gewindelänge, Bundausführung und Gesamtabmessungen zur Konstruktion passen.
Rändelschraube und Rändelmutter können nur dann miteinander kombiniert werden, wenn Gewindegröße, Gewindesteigung und verfügbare Einschraublänge übereinstimmen. Für eine zuverlässige Funktion sollten die Gewindegänge sauber, unbeschädigt und ausreichend tief im Gegenstück geführt sein.
Weitere manuell bedienbare Maschinenelemente wie Sterngriffe , Bügelgriffe und andere Bedienteile und Maschinenelemente lassen sich passend zur jeweiligen Bedien- und Befestigungsaufgabe auswählen.
