Kettenwerkzeug für Rollenketten und Förderketten
Das TSUBAKI Kettenwerkzeug ermöglicht eine einfache und sichere Montage sowie Demontage von Rollenketten. Es erleichtert die Wartung und sorgt für eine fachgerechte Handhabung, um die Lebensdauer der Ketten zu maximieren.
Ketten-Montagespanner 06B1 - 12B1, RS35 - RS60, Größe 3/8" - 3/4", TSUBAKI
Kettenwerkzeug für Montage, Demontage und Wartung
Passendes Kettenwerkzeug erleichtert die fachgerechte Montage, Demontage und Kontrolle von Rollenketten. Je nach Arbeitsschritt kommen Kettentrenner, Ketten-Montagespanner oder Kettenverschleißlehren zum Einsatz. Die Werkzeuge unterstützen Instandhaltungsteams dabei, Rollenketten kontrolliert zu kürzen, Kettenenden zusammenzuführen und verschleißbedingte Kettenlängung frühzeitig zu erkennen.
MOVET bietet TSUBAKI Kettenwerkzeuge für unterschiedliche europäische und amerikanische Kettengrößen. Vor der Auswahl sollten Kettenbezeichnung, Teilung, Norm, Strangzahl und Kettenausführung mit dem vorgesehenen Werkzeug verglichen werden.
Welches Werkzeug wird für Rollenketten benötigt?
Das benötigte Werkzeug richtet sich nach dem jeweiligen Wartungs- oder Montageschritt. Ein Kettentrenner erfüllt eine andere Aufgabe als ein Montagespanner oder eine Verschleißlehre:
| Kettenwerkzeug | Funktion | Typische Verwendung |
|---|---|---|
| Kettentrenner | Drückt einen Kettenbolzen kontrolliert aus den Laschen | Rollenkette kürzen, öffnen oder demontieren |
| Ketten-Montagespanner | Zieht zwei Kettenenden für die Montage zusammen | Einsetzen eines passenden Verschlussgliedes |
| Kettenverschleißlehre | Prüft die verschleißbedingte Längung der Kette | Zustandskontrolle und Planung des Austauschzeitpunkts |
Für einen vollständigen Kettenwechsel können mehrere Werkzeuge erforderlich sein. Zunächst wird der Zustand der Kette geprüft, anschließend wird die alte Kette getrennt und die neue Rollenkette mithilfe eines Montagespanners und des vorgesehenen Verschlussgliedes verbunden.
Kettentrenner zum Öffnen und Kürzen von Rollenketten
Ein Kettentrenner wird so auf der Rollenkette positioniert, dass der Druckstift mittig auf dem auszudrückenden Kettenbolzen sitzt. Durch kontrollierte Betätigung wird der Bolzen aus den Laschen gedrückt. Die Kette wird dabei nicht durchgesägt, sondern am ausgewählten Gelenk geöffnet.

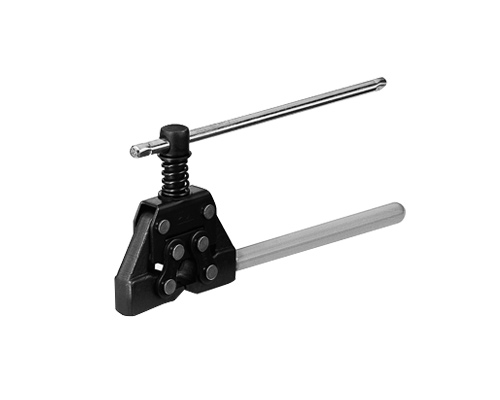

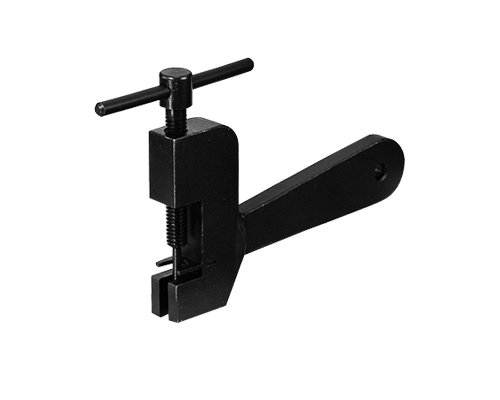

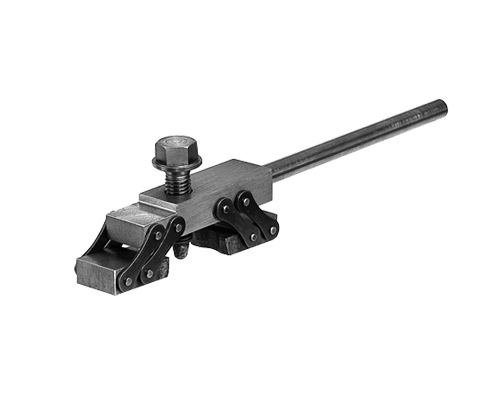

Das MOVET Sortiment umfasst Kettentrenner der Baureihen CS-A, CS-B und CS-C. Die verfügbaren Ausführungen decken Kettenteilungen von kleinen 1/4-Zoll-Ketten bis zu großen Rollenketten mit 3 Zoll Teilung ab.
| Werkzeugbaureihe | Abgedeckter Größenbereich | Typischer Einsatz |
|---|---|---|
| CS-A | Einzelne kleine Kettengrößen mit 1/4", 3/8" oder 1/2" Teilung | Kompakte Rollenketten und kleinere Antriebssysteme |
| CS-B | Kleine bis mittlere Rollenketten bis 3/4" Teilung | Übliche industrielle Antriebs- und Förderketten |
| CS-C | Rollenketten von 1" bis 3" Teilung | Mittlere und große Industrieketten |
Die Teilung allein reicht für die Werkzeugauswahl nicht immer aus. Auch Bolzendurchmesser, Laschenbreite, Strangzahl und Vernietungsart müssen zum Kettentrenner passen. Maßgeblich sind deshalb die konkrete Kettenbezeichnung und die Kompatibilitätsangaben des jeweiligen Werkzeugs.
Ketten-Montagespanner für das Verbinden der Kettenenden
Ein Ketten-Montagespanner zieht die beiden Enden einer geöffneten Rollenkette so weit zusammen, dass das passende Verschlussglied eingesetzt werden kann. Dadurch muss die Kette während der Montage nicht von Hand gegen ihr Eigengewicht oder die vorhandene Vorspannung gehalten werden.
| Ausführung | Europäische Kettengrößen | ANSI-Kettengrößen | Teilungsbereich |
|---|---|---|---|
| CP01 | 06B1 bis 12B1 | RS35 bis RS60 | 3/8" bis 3/4" |
| CP02 | 12B1 bis 20B1 | RS60 bis RS100 | 3/4" bis 1 1/4" |
| CP03 | 16B1 bis 48B1 | RS80 bis RS240 | 1" bis 3" |
Ein Montagespanner dient dem Zusammenführen der Kettenenden und ersetzt keine korrekte Einstellung der Betriebsspannung. Nach der Verbindung müssen Kettendurchhang, Wellenabstand und Fluchtung nach den Vorgaben des Maschinen- und Kettenherstellers eingestellt werden.
Kettenverschleiß mit einer Verschleißlehre prüfen
Während des Betriebs verschleißen Bolzen und Buchsen in den Kettengelenken. Dadurch vergrößert sich der Abstand zwischen den Rollen schrittweise. Dieser Effekt wird häufig als Kettenlängung bezeichnet, obwohl sich nicht die einzelnen Laschen plastisch verlängern.

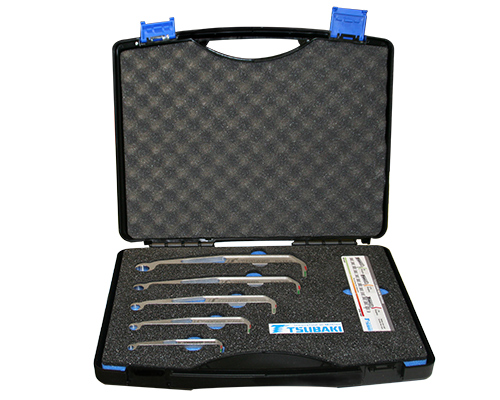

Eine Kettenverschleißlehre ermöglicht eine schnelle Zustandskontrolle ohne aufwendige Berechnung. MOVET bietet unterschiedliche TSUBAKI-Sets für die beiden gebräuchlichen Normreihen:
| Kettenreihe | Norm | Geeignete Größen |
|---|---|---|
| Europäische BS-Rollenketten | DIN 8187 | RS06B bis RS16B und RF06B bis RS16B |
| Amerikanische ANSI-Rollenketten | DIN 8188 | RS35 bis RS80 |
Die Lehre muss zur jeweiligen Kettengröße passen. Eine Verschleißlehre für eine BS-Kette darf daher nicht allein aufgrund einer ähnlichen Teilung für eine ANSI-Rollenkette verwendet werden.
Kettenlängung richtig messen und bewerten
Vor der Messung sollte die Rollenkette gereinigt und leicht gespannt werden, damit die Gelenkspiele in eine Richtung anliegen. Die Verschleißlehre wird anschließend entsprechend ihrer Anleitung zwischen beziehungsweise an den vorgesehenen Rollen angesetzt.
Da eine Kette entlang ihrer Länge unterschiedlich verschleißen kann, sollte die Messung an mehreren Stellen durchgeführt werden. Besonders zu prüfen sind Bereiche mit hoher Last, häufigen Lastwechseln, ungünstiger Schmierung oder erhöhter Verschmutzung.
Bei den TSUBAKI Kettenverschleißlehren zeigt die grüne Markierung eine Längung von etwa 0,7 Prozent an. Ab diesem Wert kann der Austausch eingeplant werden. Wird die rote Markierung bei 1,5 Prozent erreicht, empfiehlt TSUBAKI einen zeitnahen Kettenwechsel, um zusätzlichen Verschleiß an den Kettenrädern zu begrenzen.
Rollenketten sicher trennen und montieren
Vor Arbeiten an einem Kettenantrieb muss die Maschine abgeschaltet und gegen unbeabsichtigtes Wiedereinschalten gesichert werden. Kette, Gewichte und angeschlossene Komponenten sind so zu fixieren, dass sie sich beim Öffnen des Kettenstrangs nicht unkontrolliert bewegen können.
Vor dem Ausdrücken eines Bolzens ist die Vernietungsart zu prüfen. Bei bestimmten genieteten Ketten müssen die vernieteten Bolzenköpfe zunächst entsprechend der Herstelleranleitung abgeschliffen werden. Der Druckstift des Kettentrenners muss anschließend mittig angesetzt und mit gleichmäßiger Kraft betätigt werden.
Beim Arbeiten sind geeignete Schutzbrille, Handschuhe und Sicherheitsschuhe zu verwenden. Beschädigte Werkzeuge dürfen nicht eingesetzt werden. Montage und Demontage sollten ausschließlich durch Personen erfolgen, die mit der Konstruktion und den Sicherheitsanforderungen des Kettenantriebs vertraut sind.
Passendes Kettenwerkzeug auswählen und kaufen
Für die Auswahl des passenden Kettenwerkzeugs sollte zuerst die vollständige Kettenbezeichnung ermittelt werden. Angaben wie 08B1, 12B1, RS40 oder RS80 geben Aufschluss über Normreihe, Kettengröße und teilweise die Strangzahl.
Vergleichen Sie anschließend die Werkzeugangaben mit Teilung, Bolzendurchmesser, Kettenbreite, Strangzahl und Bauform. Werkzeuge für Simplex-Rollenketten sind nicht automatisch für Duplex- oder Triplexketten, Förderketten mit Anbauteilen, Flyerketten oder abgedichtete O-Ring- und X-Ring-Ketten geeignet.
Passende Standard- und Spezialketten finden Sie im Bereich Rollenketten . Für den Austausch stehen unter anderem Antriebsketten sowie Förderketten in unterschiedlichen Normen, Materialien und Ausführungen zur Verfügung.
