Geräuscharme Ketten für industrielle Antriebe
Geräuscharme Ketten reduzieren Vibrationen und Lärmemissionen in Antriebssystemen. Sie sind speziell für Umgebungen mit hohen Anforderungen an geringe Betriebsgeräusche entwickelt worden, z. B. in der Verpackungs- und Fördertechnik.
Rollenkette 40-1 ANSI, 1/2" x 5/16", geräuscharm, DIN 8188, VPE 3,05 m
Inhalt: 3.05 Meter (72,02 € / 1 Meter)
Rollenkette 80-1 ANSI, 1" x 5/8", geräuscharm, DIN 8188, VPE 3,05 m
Inhalt: 3.05 Meter (125,50 € / 1 Meter)

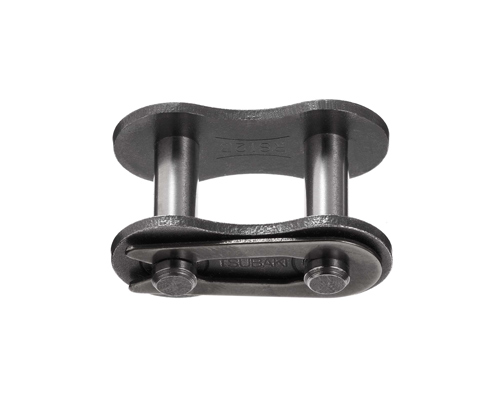

Verstärktes Federverschlussglied 40-1 ANSI, 1/2" x 5/16", G8, DIN 8188

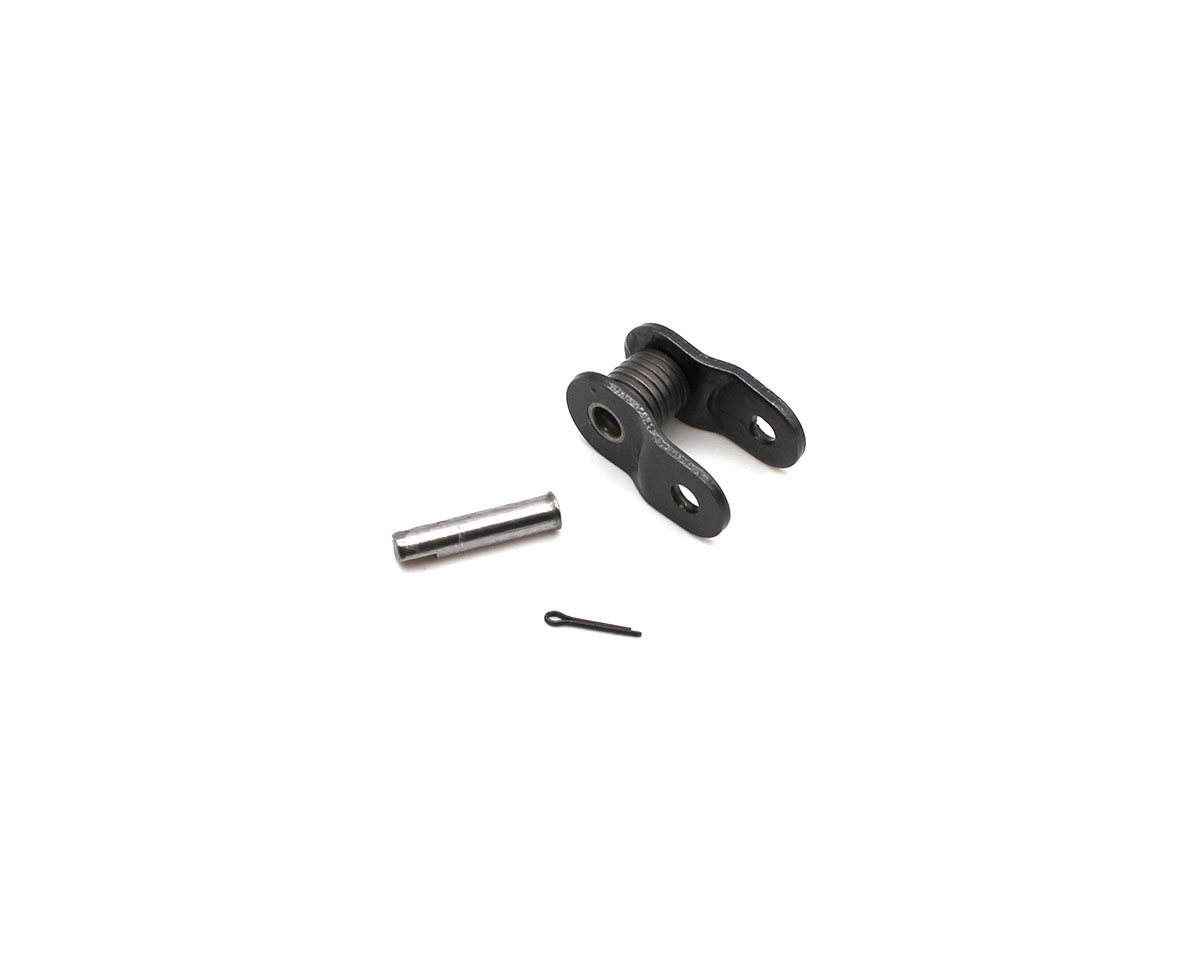

Gekröpftes Splintverschlussglied 40-1 ANSI,1/2" x 5/16", geräuscharm, DIN 8188
Rollenkette 60-1 ANSI, 3/4" x 1/2", geräuscharm, DIN 8188, VPE 3,05 m
Inhalt: 3.05 Meter (96,14 € / 1 Meter)
Rollenkette 50-1 ANSI, 5/8" x 3/8", geräuscharm, DIN 8188, VPE 3,05 m
Inhalt: 3.05 Meter (72,63 € / 1 Meter)
Ruhiger und angenehmer Förderbetrieb nach ISO 14001

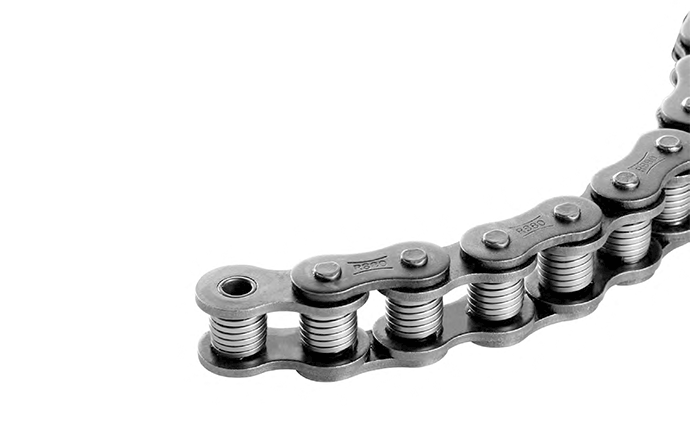

Das Silent-Noiseless-Prinzip: Wenn das Kettenrad in die neuartige TSUBAKI SN-Rollenkette eingreift, absorbiert die Federrolle die Aufschlagkraft und verringert das Geräuschniveau. Die TSUBAKI SN-Rollenkette ist die Alternative zu Keilriemen. Keilriemen wurden bisher zur Reduzierung der Geräuschemission eingesetzt. Doch Keilriemen bieten nicht die Festigkeit einer Rollenkette. Auch die Einschränkungen in der Anwendung und die Gesamtkosten sprechen für die SN-Rollenkette von TSUBAKI.
Produktvorteile
GERÄUSCHARM - Bis zu 8 db geringere Geräuschemission im Vergleich zu Standard-Rollenketten LEICHTES UMRÜSTEN - Die TSUBAKI SN-Rollenkette ist direkt austauschbar gegen Standard-Rollenketten nach DIN 8188 ALTERNATIVE ZU KEILRIEMEN - Bei Anwendungen mit hohen Beanspruchungen bieten TSUBAKI SN-Ketten die optimale Alternative zu Keilriemen. Jetzt Ketten für industrielle Antriebe bei MOVET kaufen.
Referenzen
Die TSUBAKI SN-Rollenkette wird bei Rollenbahnen, Druckmaschinen, medizinischen Prüfgeräten, Verpackungsmaschinen, automatischen Türen, Fahrtreppen, in der Konservenindustrie und zur Bühnenausrüstung eingesetzt.
Geräuscharme Rollenketten nach Baugröße auswählen
Die geräuscharmen TSUBAKI Rollenketten sind als Simplex-Antriebsketten in amerikanischen ANSI-Abmessungen nach DIN 8188 erhältlich. Bei der Auswahl müssen die Kettengröße, Teilung, innere Weite und der Rollendurchmesser mit den vorhandenen Kettenrädern und der gesamten Antriebskonstruktion übereinstimmen.
| Kettengröße | Teilung | Typische Bezeichnung |
|---|---|---|
| 40-1 ANSI | 12,70 mm | 1/2" × 5/16" |
| 50-1 ANSI | 15,875 mm | 5/8" × 3/8" |
| 60-1 ANSI | 19,05 mm | 3/4" × 1/2" |
| 80-1 ANSI | 25,40 mm | 1" × 5/8" |
Eine ähnliche Zollangabe allein reicht für die Auswahl nicht aus. Vor der Bestellung sollten deshalb die vollständige Kettenbezeichnung und die technischen Maße der vorhandenen ANSI-Rollenkette geprüft werden. Auch das Verschlussglied muss zur Baugröße und Ausführung der geräuscharmen Kette passen.
Wann ist eine geräuscharme Antriebskette sinnvoll?
Eine geräuscharme Rollenkette eignet sich für Maschinen und Anlagen, bei denen das Auftreffen der Kettenrollen auf die Kettenradzähne einen relevanten Anteil am Betriebsgeräusch verursacht. Typische Einsatzbereiche sind Verpackungsmaschinen, Druckmaschinen, Rollenbahnen, automatische Türen, medizinische Prüfgeräte und Bühnenanlagen.
Die TSUBAKI Low-Noise-Kette ist insbesondere dann interessant, wenn die Belastbarkeit und formschlüssige Kraftübertragung einer Rollenkette benötigt werden, die Geräuschemission aber gegenüber einer konventionellen Stahlrollenkette reduziert werden soll. Die tatsächliche Eignung hängt zusätzlich von Last, Geschwindigkeit, Schmierung und Einbausituation ab.
ANSI-Standardkette durch eine TSUBAKI Low-Noise-Kette ersetzen
TSUBAKI gibt die geräuscharme SNS-Rollenkette als direkt austauschbar mit einer entsprechenden ANSI-Standardrollenkette an. Dadurch kann ein bestehender Antrieb häufig auf eine leisere Kettenausführung umgerüstet werden, ohne dass Teilung und grundlegende Anschlussmaße verändert werden müssen.
Auch vorhandene Standard-Kettenräder für ANSI-Rollenketten können grundsätzlich weiterverwendet werden. Vor der Umrüstung sollten die Kettenräder jedoch auf Verschleiß, Beschädigungen und korrekte Fluchtung geprüft werden. Stark eingelaufene Zähne können den ruhigen Lauf beeinträchtigen und den Verschleiß der neuen Kette beschleunigen.
Betriebstemperatur, Geschwindigkeit und Schmierung beachten
TSUBAKI nennt für die Low-Noise-Rollenkette einen Arbeitstemperaturbereich von −10 bis +60 °C und eine maximal zulässige Kettengeschwindigkeit von 200 m/min. Diese Grenzwerte ersetzen keine anwendungsspezifische Auslegung, da auch Belastung, Stoßbetrieb, Übersetzungsverhältnis und Schmierverfahren berücksichtigt werden müssen.
Geräuscharm bedeutet nicht wartungsfrei oder schmiermittelfrei. Eine ausreichende Schmierung der Gelenkbereiche bleibt für einen zuverlässigen Betrieb erforderlich. Kann die Kette nicht ausreichend geschmiert werden, empfiehlt TSUBAKI Kettenräder mit gehärteten Zähnen. Für Anwendungen ohne regelmäßige externe Nachschmierung stehen alternativ wartungsfreie Rollenketten zur Verfügung.
Geräuschreduzierung des gesamten Kettenantriebs bewerten
Die speziellen Federrollen der TSUBAKI Low-Noise-Kette verformen sich beim Eingriff in das Kettenrad und dämpfen dadurch die Aufschlagkraft. Der Hersteller gibt gegenüber einer vergleichbaren Standard-Rollenkette eine Reduzierung des Geräuschniveaus um 6 bis 8 dB an.
Das tatsächlich wahrnehmbare Betriebsgeräusch wird jedoch nicht allein durch die Rollenkette bestimmt. Verschlissene Kettenräder, unzureichende Schmierung, falsche Kettenspannung, mangelnde Fluchtung, Resonanzen und die Maschinenkonstruktion können ebenfalls Geräusche und Vibrationen verursachen. Für einen möglichst ruhigen Antrieb sollten daher Kette, Kettenräder, Führung und Montagezustand gemeinsam geprüft werden.
