Maschinenfüße FAQ: Antworten zu Auswahl, Traglast und Materialien

Maschinenfüße ermöglichen eine stabile Aufstellung von Maschinen und Anlagen. Sie gleichen Unebenheiten im Boden aus, erlauben eine präzise Nivellierung und verteilen die Last gleichmäßig auf den Untergrund. Varianten mit Gummiauflage können zusätzlich Vibrationen reduzieren und die Standfestigkeit verbessern.

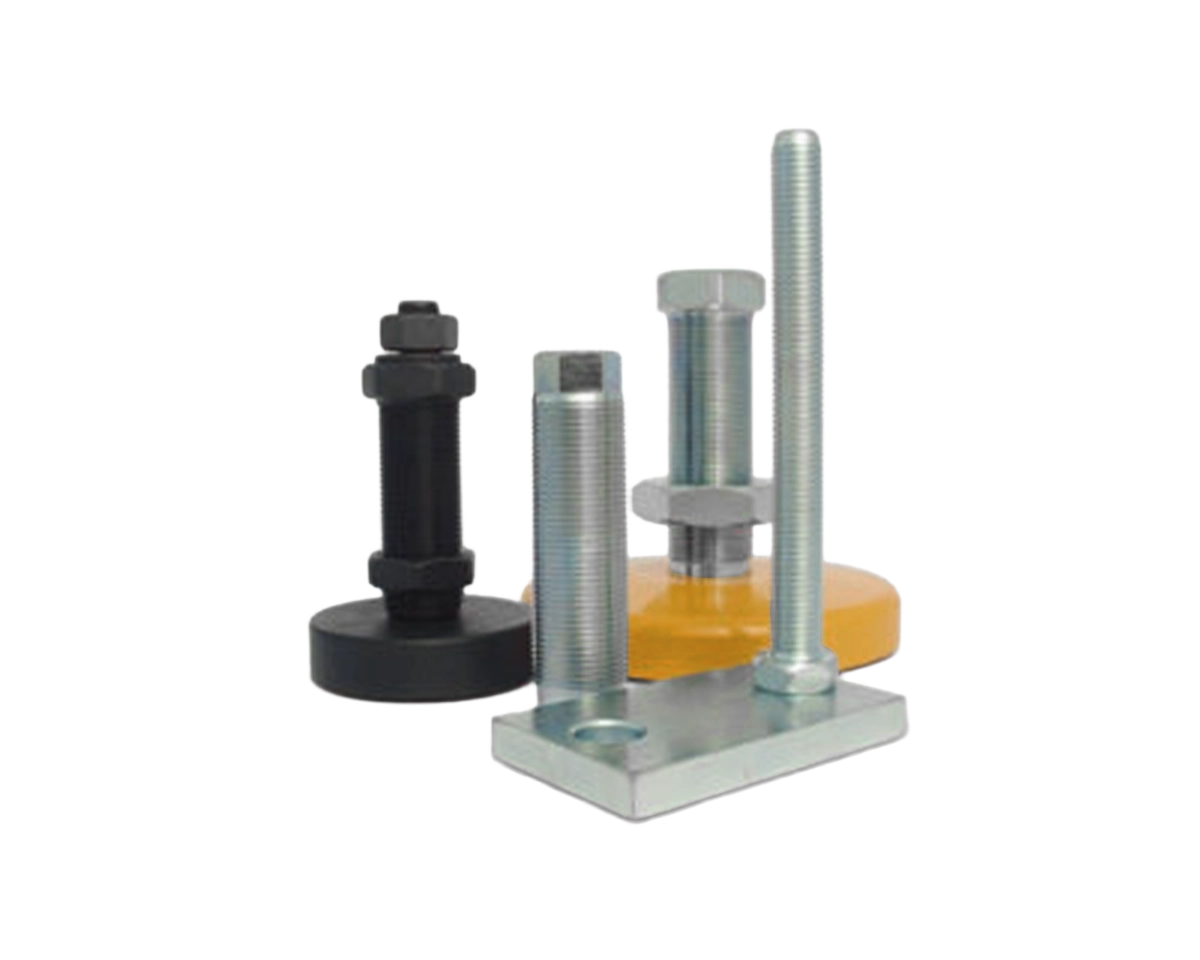

Für Anwendungen mit höheren dynamischen oder asymmetrischen Belastungen – beispielsweise bei der Montage von Industrierobotern – eignen sich besonders die Teknofix Maschinenfüße von MOVET. Sie ermöglichen eine sichere Verankerung bei vertikalen und dynamischen Kräften und bieten eine wirtschaftliche Alternative zu individuell konstruierten Befestigungslösungen.

Maschinenfüße werden in vielen Bereichen des Maschinen- und Anlagenbaus eingesetzt. Sie sorgen für eine stabile Aufstellung, präzise Nivellierung und eine gleichmäßige Lastverteilung von Maschinen und Anlagen.

Typische Einsatzbereiche sind:

• Maschinenbau und Produktionsanlagen
• Fördertechnik und Verpackungsmaschinen
• Lebensmittel- und Getränkeindustrie
• Pharma- und Chemieanlagen
• Robotik und automatisierte Produktionslinien

Die Traglast eines Maschinenfußes ergibt sich aus dem Gesamtgewicht der Maschine geteilt durch die Anzahl der Auflagepunkte. Zusätzlich sollte ein Sicherheitsfaktor von mindestens 1,5 berücksichtigt werden. Bei dynamischen Belastungen oder starken Vibrationen empfiehlt sich eine höhere Sicherheitsreserve.

Bei Maschinenfüßen von MOVET wird in der Regel ein Sicherheitsfaktor zwischen 3 und 4 verwendet. Das bedeutet, dass die tatsächliche Belastbarkeit der Bauteile deutlich über der angegebenen Nenntraglast liegt und somit eine zusätzliche Sicherheitsreserve für industrielle Anwendungen vorhanden ist.

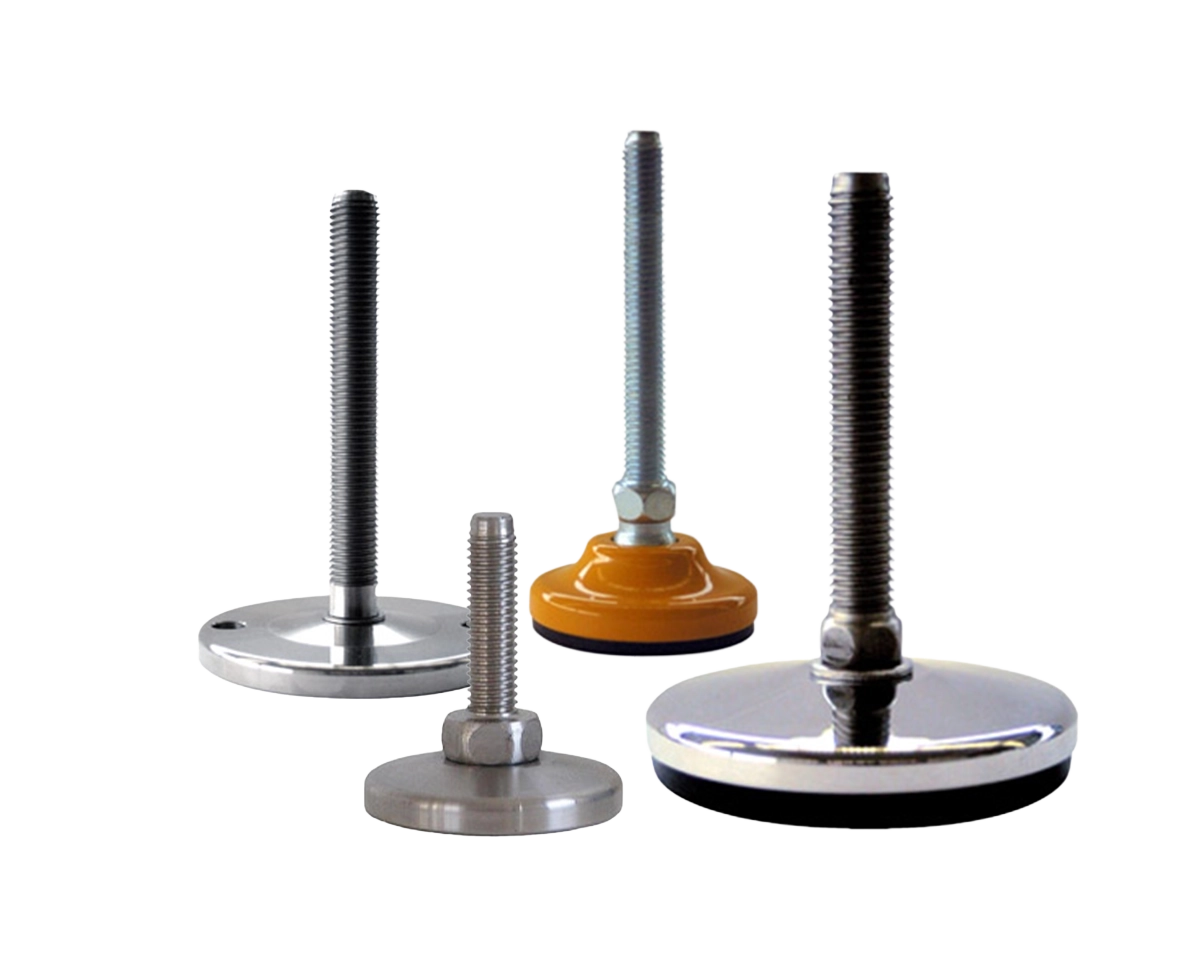

Typische Gewindegrößen bei Maschinenfüßen reichen von M12 für kleinere Maschinen bis M36 im Schwerlastbereich. In vielen industriellen Anwendungen werden häufig M16, M20 oder M24 eingesetzt. Die passende Gewindegröße hängt vor allem von der erforderlichen Traglast, der Bauhöhe sowie der Konstruktion der Maschine ab.

Im Sortiment von MOVET finden Sie Maschinenfüße mit Gewindegrößen von M6 bis M42 und damit Lösungen für Anwendungen vom leichten Maschinenbau bis hin zu Schwerlastanlagen.

Grundsätzlich wird bei Maschinenfüßen zwischen Stellfüßen und Gelenkfüßen unterschieden.

Stellfüße besitzen eine feststehende Spindel und eignen sich für Anwendungen mit ebenen Aufstellflächen und gleichmäßiger Belastung.

Gelenkfüße verfügen über eine bewegliche Spindel. Dadurch kann sich der Maschinenfuß an schräge oder unebene Böden anpassen. Je nach Bauform sind Ausgleichswinkel von bis zu 30° möglich.

Die Spindeln sind je nach Anforderung in Stahl, Edelstahl oder V4A (AISI 316) erhältlich. Auch Durchmesser und Fußplatten können in verschiedenen Größen ausgeführt werden. Sondergrößen und individuelle Ausführungen bietet MOVET auf Anfrage an.

Die Einsatzumgebung ist ein entscheidender Faktor bei der Auswahl von Maschinenfüßen, da sie Material, Bauform und Funktion direkt beeinflusst.

• Feuchte oder korrosive Umgebungen: Einsatz von Edelstahl oder V4A (AISI 316)
• Hygienebereiche: hygienische Maschinenfüße mit 3-A oder USDA Zertifizierung
• Elektrisch leitfähige Anwendungen: ableitfähige Materialien zur Vermeidung von statischer Aufladung
• Vibrationsbelastung: Maschinenfüße mit Dämpfungselementen oder EPDM-Auflage

Bei hygienischen Anwendungen sorgt eine besonders glatte Oberfläche dafür, dass sich keine Keime ablagern können und der Reinigungsaufwand reduziert wird.

MOVET bietet Maschinenfüße in verschiedenen Materialien und Ausführungen, die optimal auf die jeweilige Umgebung abgestimmt werden können.

Maschinenfüße werden je nach Einsatzbereich aus Edelstahl, Stahl oder Kunststoff gefertigt. Zusätzlich gibt es Varianten mit vulkanisierter Antirutschauflage oder schwingungsdämpfenden Elementen.

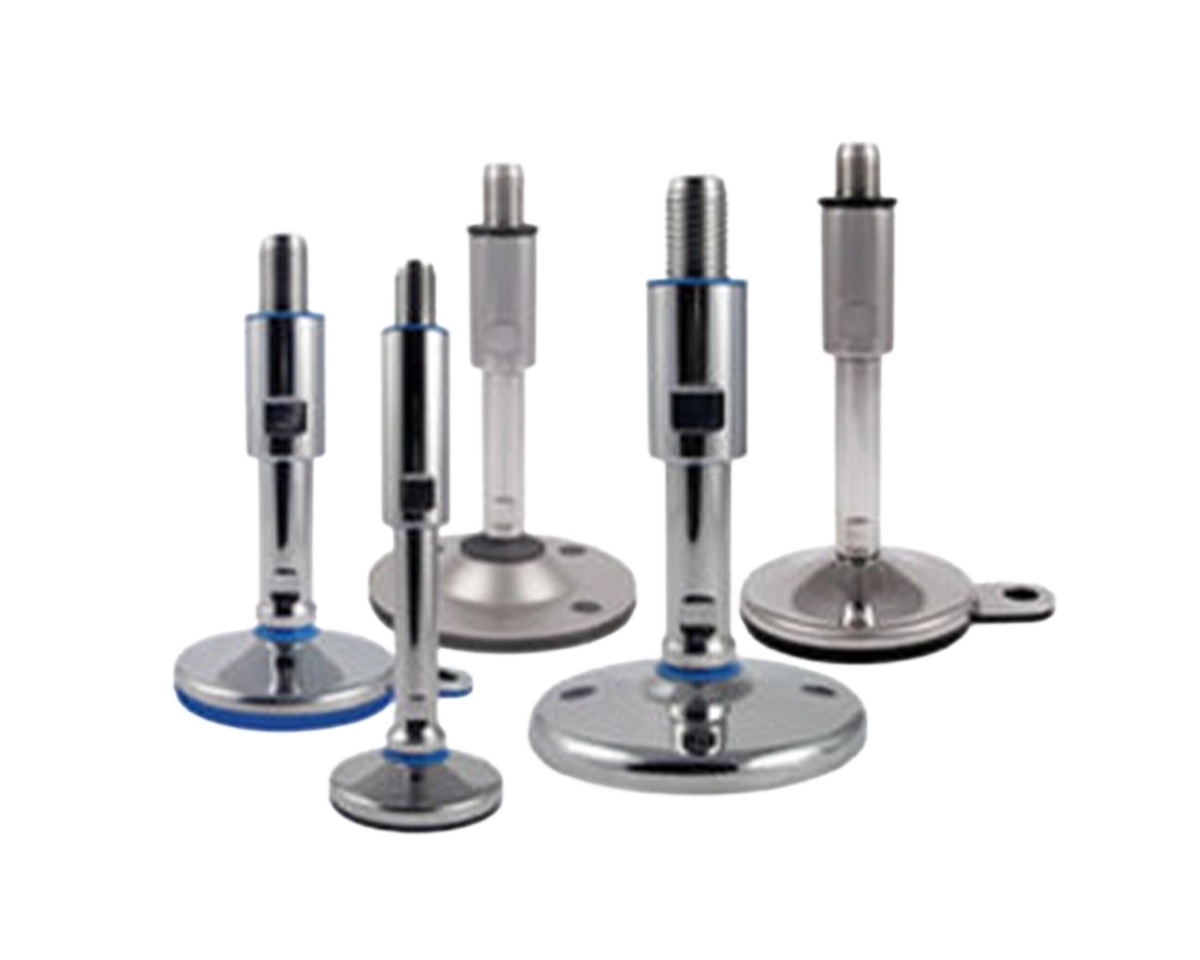

Edelstahl-Maschinenfüße werden vor allem in feuchten oder korrosiven Umgebungen eingesetzt. Typische Anwendungen sind die Lebensmittelindustrie, Pharmaanlagen oder Produktionsbereiche mit intensiver Reinigung. Edelstahl bietet eine hohe Korrosionsbeständigkeit und erfüllt häufig hygienische Anforderungen.

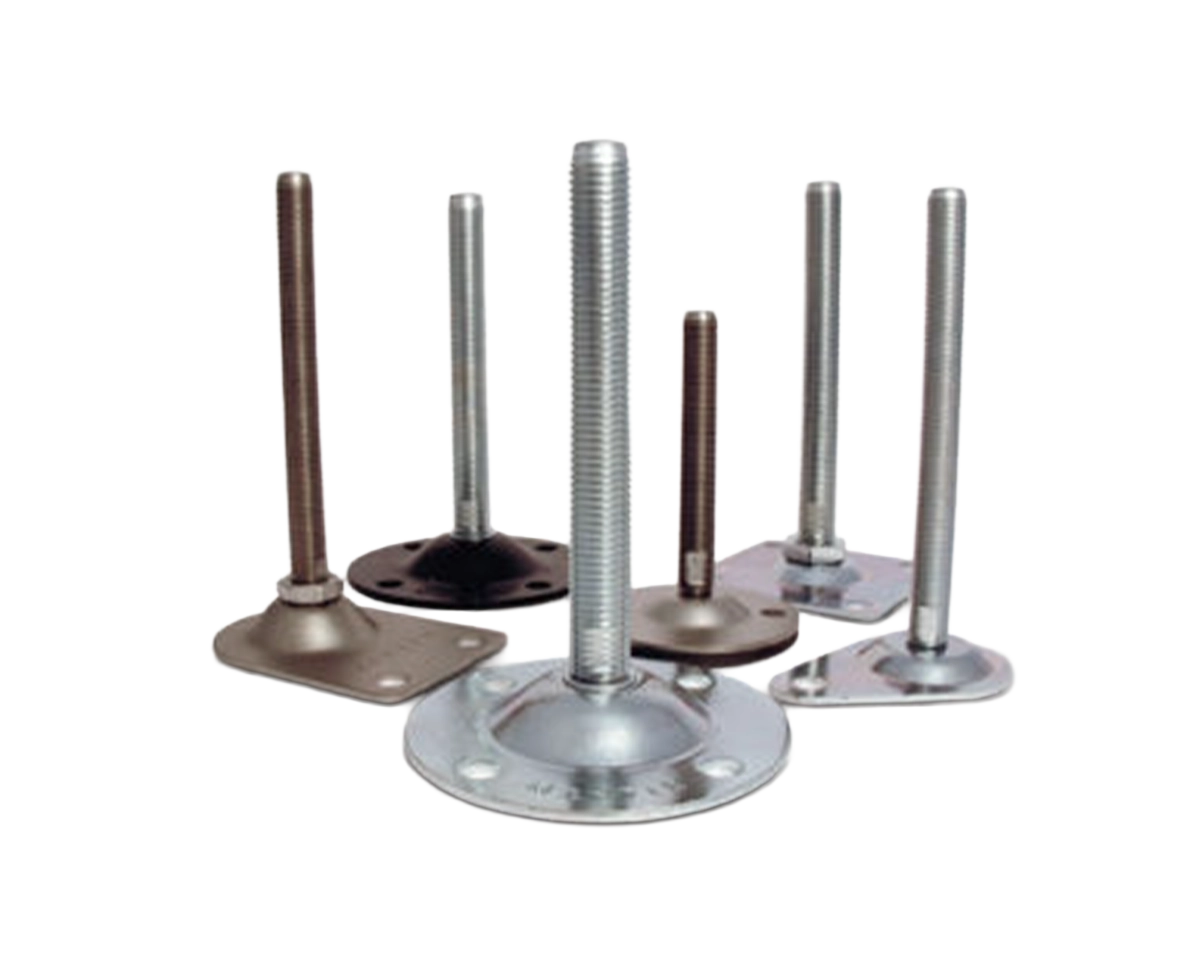

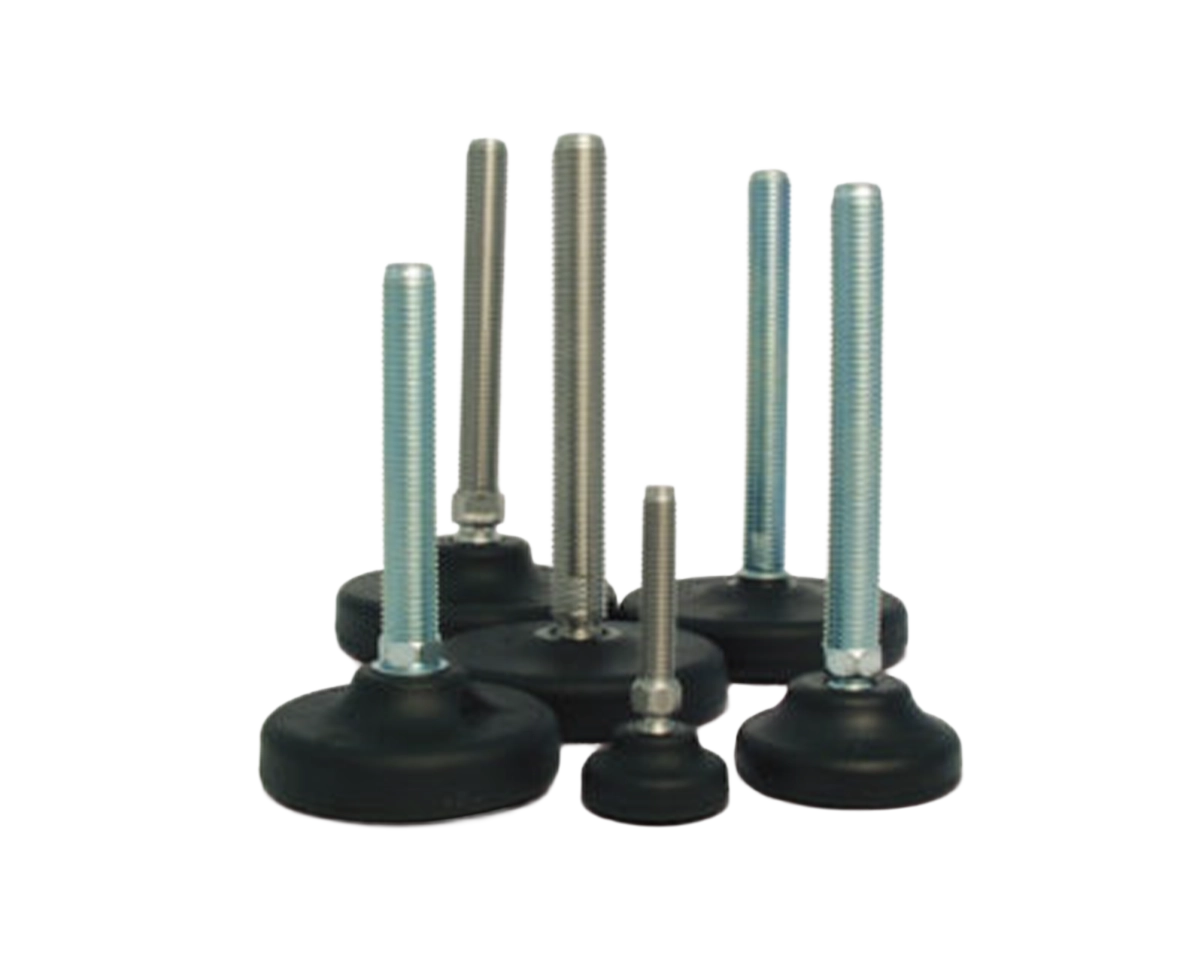

In Anwendungen ohne erhöhte Hygiene- oder Korrosionsanforderungen – beispielsweise bei Maschinen in trockenen Produktionsumgebungen – können auch Maschinenfüße aus Stahl, Blech oder Kunststoff eingesetzt werden. Diese Varianten sind häufig kostengünstiger und für viele industrielle Anwendungen vollkommen ausreichend.

Der Unterschied zwischen Vollgewinde und Teilgewinde liegt in der Ausführung der Gewindespindel des Maschinenfußes.

Maschinenfüße mit Vollgewinde besitzen eine Spindel, bei der das Gewinde über die gesamte Länge verläuft. Dadurch lässt sich der Maschinenfuß sehr flexibel einstellen und in verschiedenen Bauhöhen einsetzen. Vollgewinde werden häufig im allgemeinen Maschinenbau verwendet.

Maschinenfüße mit Teilgewinde besitzen nur am oberen Bereich der Spindel ein Gewinde, während der restliche Bereich glatt ausgeführt ist. Diese Bauart wird häufig bei hygienischen Maschinenfüßen eingesetzt. Durch die Reduzierung von freiliegenden Gewindebereichen kann sich weniger Schmutz festsetzen und die Füße können gleichzeitig leichter gereinigt werden.

Welche Variante geeignet ist, hängt von der Anwendung, den hygienischen Anforderungen sowie der gewünschten Einstellbarkeit des Maschinenfußes ab.

Hygienische Maschinenfüße sind speziell für Bereiche mit hohen Hygieneanforderungen konzipiert. Sie besitzen glatte Oberflächen, geschlossene Bauformen und bestehen meist aus Edelstahl. Dadurch lassen sie sich leicht reinigen und verhindern die Ansammlung von Schmutz oder Bakterien.

Die hygienischen Maschinenfüße von MOVET sind für den Einsatz in sensiblen Produktionsumgebungen entwickelt und verfügen über Zertifizierungen nach USDA und 3-A Sanitary Standards. Die Oberflächenrauheit liegt unter Ra 0,8 µm, wodurch eine besonders gute Reinigbarkeit und hohe Hygienesicherheit erreicht wird.

Der Ausgleichswinkel beschreibt, wie stark sich der Maschinenfuß an schräge oder unebene Aufstellflächen anpassen kann. Durch das Gelenk zwischen Spindel und Fußplatte können Maschinenfüße leichte Bodenunebenheiten ausgleichen und eine gleichmäßige Lastverteilung gewährleisten.

Je nach Bauform stehen unterschiedliche Artikulationswinkel zur Verfügung. Bei MOVET Maschinenfüßen sind je nach Serie Ausgleichswinkel von 0°, 4°, 5°, 8°, 10°, 15°, 16° und bis zu 30° möglich. Dadurch lassen sich sowohl leicht geneigte Aufstellflächen als auch Anwendungen mit größeren Winkeltoleranzen zuverlässig ausgleichen.

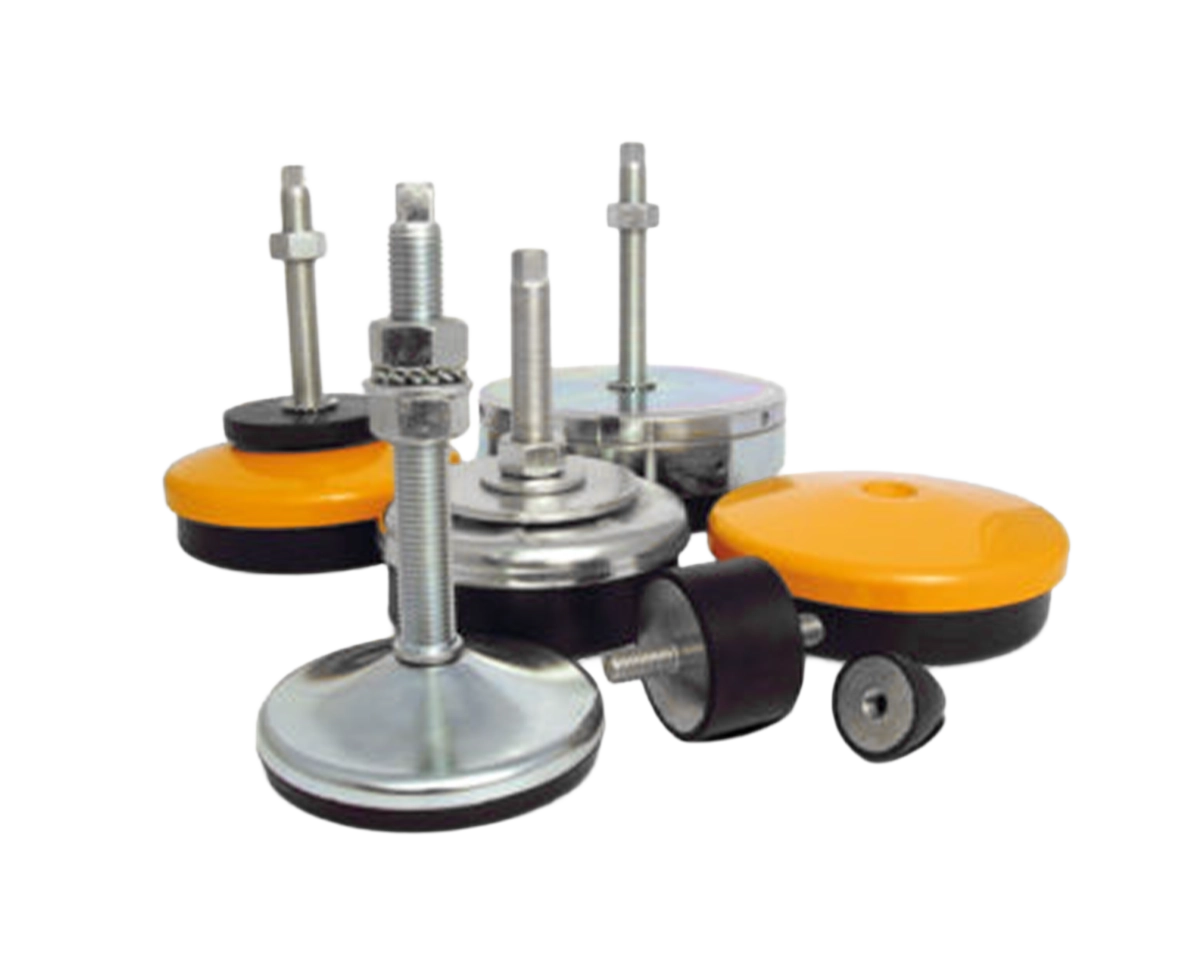

Maschinenfüße können je nach Ausführung Vibrationen und Stöße effektiv reduzieren und so die Standstabilität sowie die Lebensdauer von Maschinen verbessern.

Eine häufig eingesetzte Lösung sind Maschinenfüße mit vulkanisierter Gummiauflage oder Antirutschbeschichtung. Diese dämpfen Schwingungen und verhindern ein Verrutschen der Maschine.

Zusätzlich können verschiedene Befestigungselemente eingesetzt werden:

• Befestigungslaschen: zur sicheren Verankerung am Boden
• Nivellierschrauben: zur stabilen Verbindung zwischen Maschine und Untergrund
• Hohlraum-Maschinenfüße: zur Aufnahme höherer dynamischer Belastungen

Je nach Ausführung sind Belastungen von bis zu 100.000 N möglich. Für leichte Anwendungen sind Maschinenfüße mit einfacher Gummiauflage ausreichend, während bei starken Vibrationen spezielle dämpfende Konstruktionen empfohlen werden.

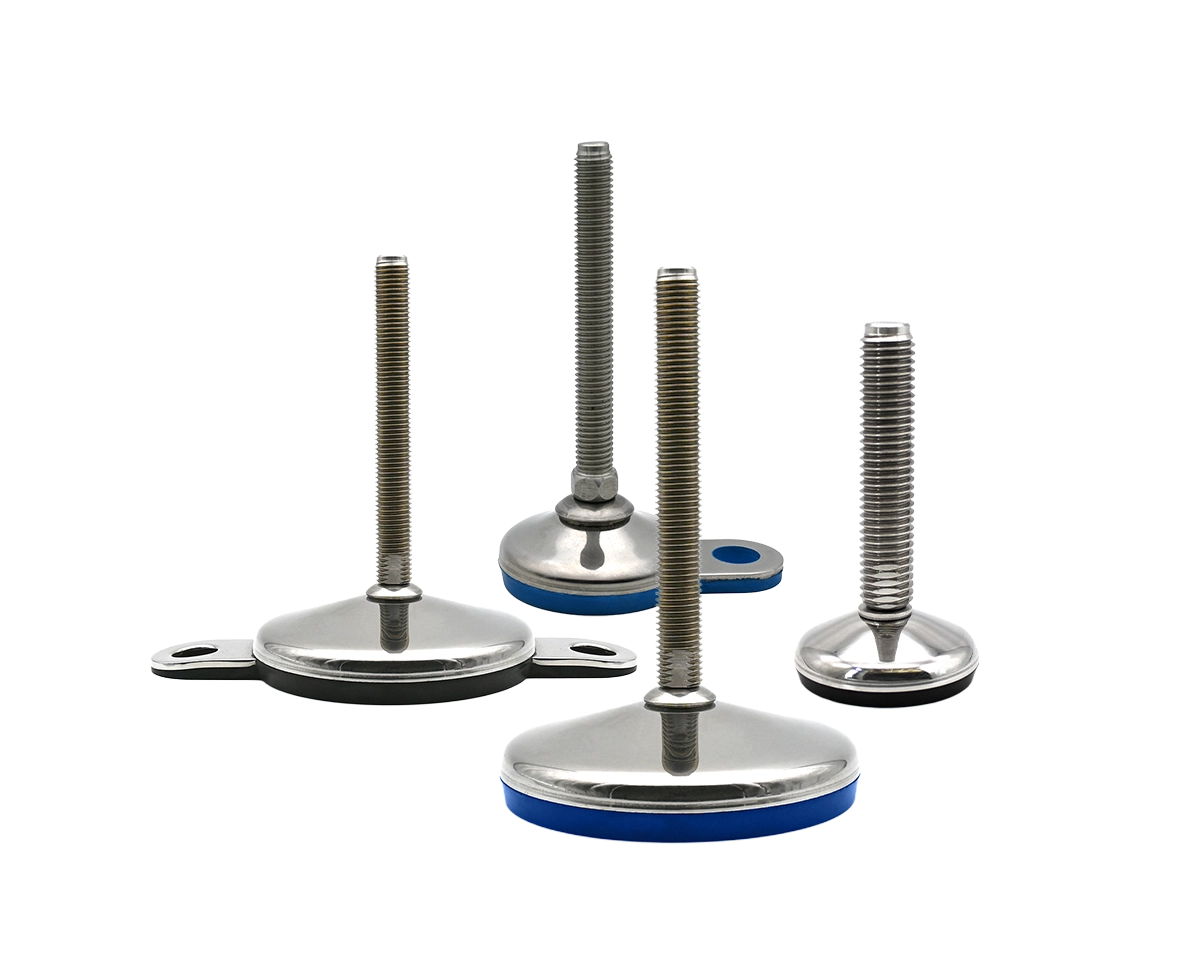

Vulkanisierung bezeichnet die feste Verbindung einer Elastomerauflage mit der Fußplatte des Maschinenfußes. Dadurch entsteht eine dauerhaft haftende Gummischicht, die nicht nur die Rutschhemmung verbessert, sondern auch Vibrationen und Schwingungen reduzieren kann.

Vulkanisierte Maschinenfüße sind besonders sinnvoll, wenn Maschinen sicher auf dem Boden stehen sollen, leichte Unebenheiten ausgeglichen werden müssen oder eine zusätzliche Dämpfung gewünscht ist. Sie kommen häufig bei Anwendungen mit Vibrationsbelastung, empfindlichen Bodenflächen oder erhöhten Anforderungen an die Standstabilität zum Einsatz.

Eine Maschine wird korrekt nivelliert, indem zunächst alle Maschinenfüße gleichmäßig aufgesetzt und anschließend schrittweise auf die gewünschte Höhe eingestellt werden. Dabei sollte die Ausrichtung der Maschine mit geeigneten Messmitteln wie Wasserwaage oder Präzisionslibelle kontrolliert werden.

Wichtig ist, dass die Last möglichst gleichmäßig auf alle Auflagepunkte verteilt wird. Nach dem Ausrichten sollten die Maschinenfüße fest eingestellt und die Position der Maschine nochmals überprüft werden. Bei unebenen Böden oder schrägen Aufstellflächen können Maschinenfüße mit Gelenk oder entsprechendem Ausgleichswinkel die Nivellierung deutlich erleichtern.
