Lager FAQ: Antworten zu Auswahl, Bauformen und Anwendungen

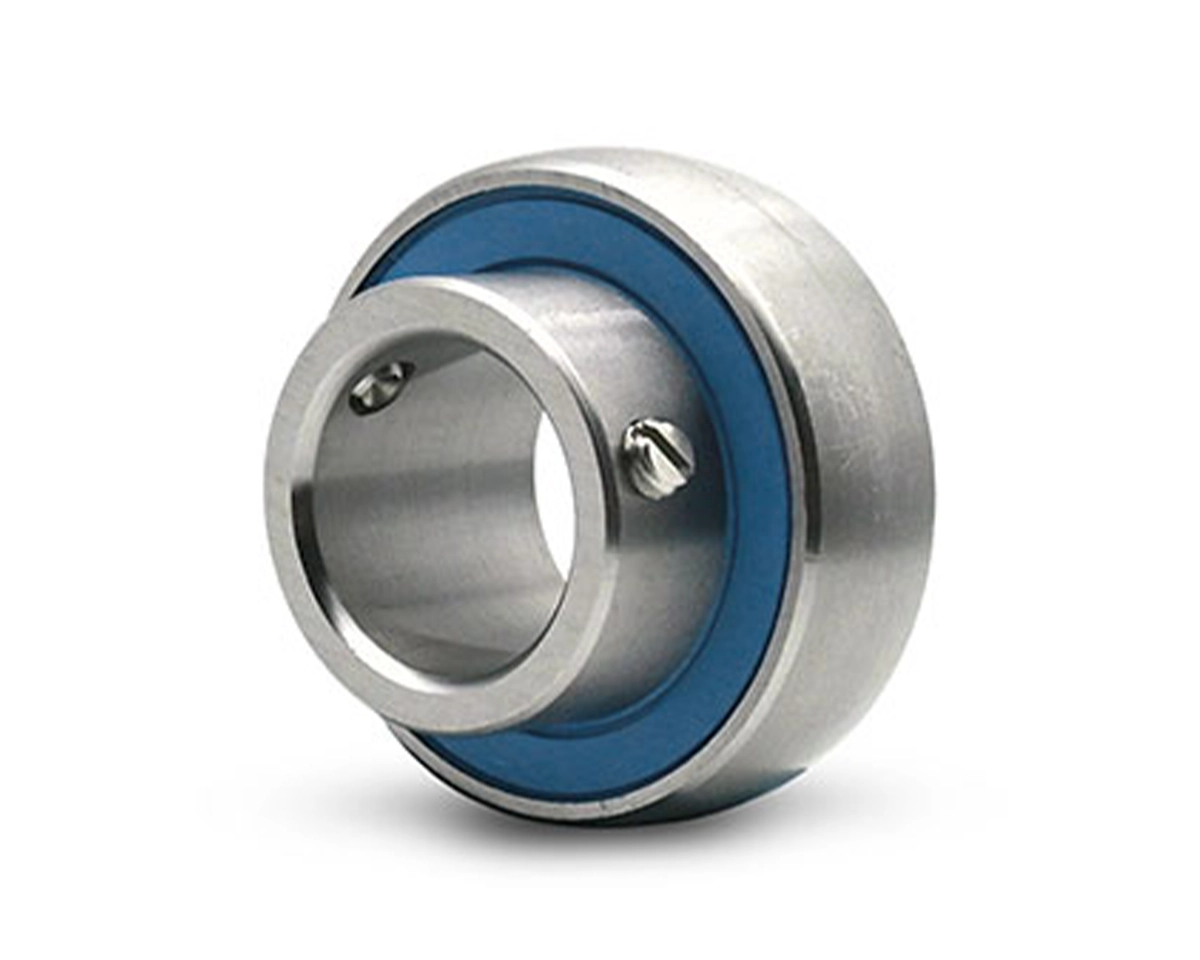

Ein Lager ist das eigentliche Wälz- oder Gleitlager und dient der Führung von Wellen sowie der Reduzierung von Reibung.

Eine Lagereinheit kombiniert dieses Lager mit einem passenden Gehäuse. Dadurch wird die Montage vereinfacht und eine stabile Integration in Maschinen ermöglicht.

Ein Flanschlager ist eine spezielle Lagereinheit mit integrierter Flanschplatte. Es wird direkt an Maschinenwänden oder Bauteilen befestigt und eignet sich besonders für definierte Einbausituationen.

Ein Flanschlager ist eine vormontierte Lagereinheit, bestehend aus einem Lager und einem Gehäuse mit Flanschbefestigung. Es ermöglicht die direkte Montage an ebenen Flächen wie Maschinenwänden oder Konstruktionsteilen.

Flanschlager werden eingesetzt, um Wellen sicher zu lagern, auszurichten und axial zu positionieren. Sie kommen häufig im Maschinen- und Anlagenbau sowie in der Fördertechnik zum Einsatz.

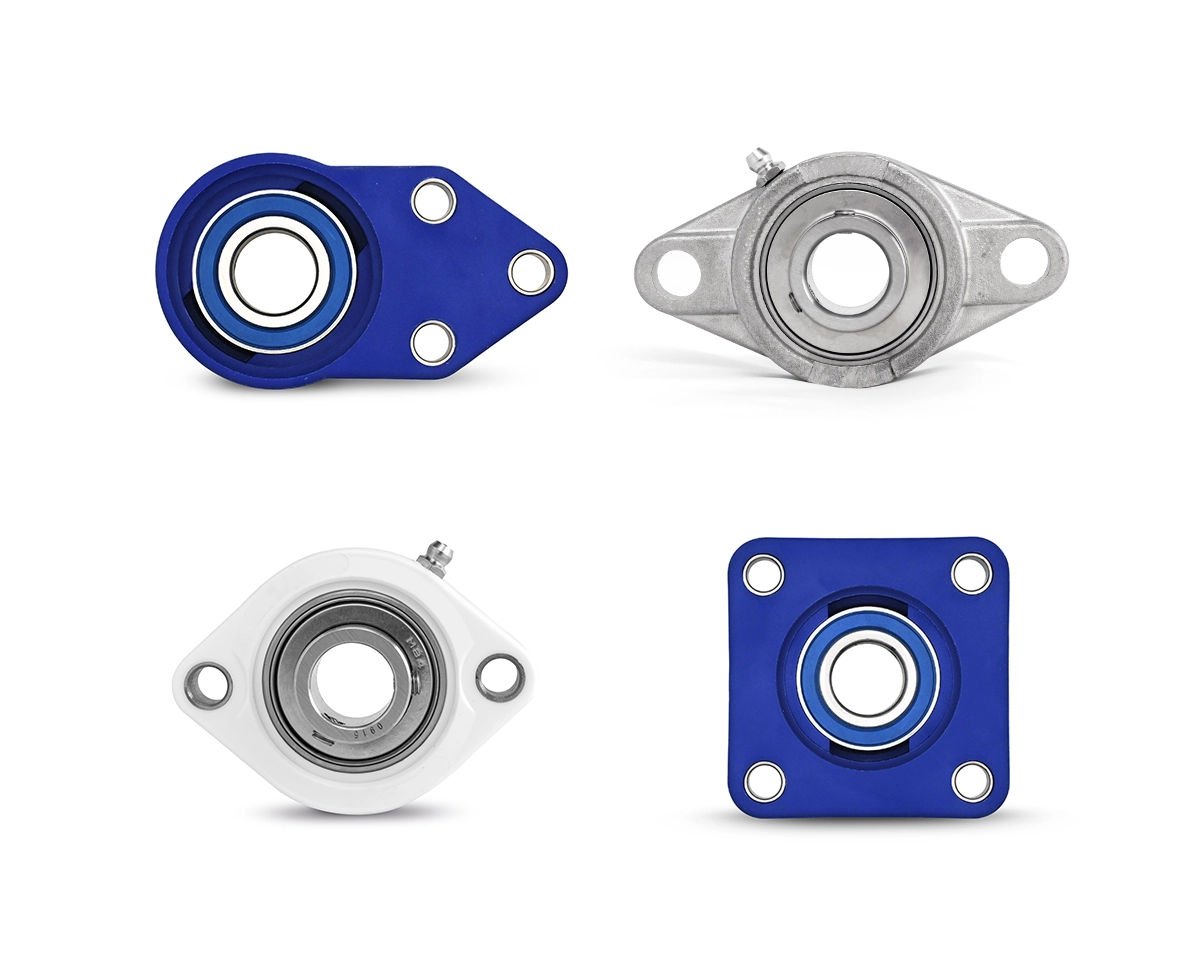

Flanschlager sind in verschiedenen Bauformen erhältlich, die sich hauptsächlich durch die Anzahl und Anordnung der Befestigungsbohrungen unterscheiden.

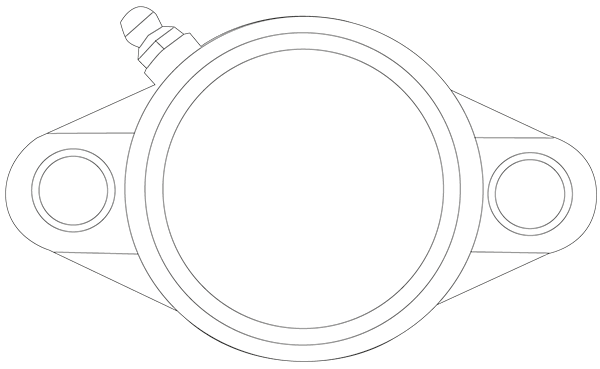

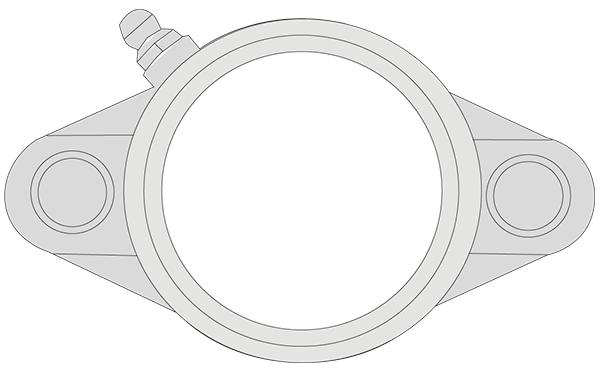

• 2-Loch-Flanschlager: kompakte Bauform für einfache Anwendungen
• 3-Loch-Flanschlager: häufig bei runden Gehäusen für gleichmäßige Lastverteilung
• 4-Loch-Flanschlager: besonders stabile Ausführung für höhere Belastungen

Die Auswahl der Bauform hängt von der Einbausituation, den Kräften sowie den Anforderungen an Stabilität und Ausrichtung ab.

Ein Flanschlager wird eingesetzt, wenn die Befestigung der Welle an einer senkrechten oder ebenen Fläche erfolgen soll. Es eignet sich besonders für Anwendungen mit begrenztem Bauraum oder definierten Einbaupositionen.

Stehlager hingegen werden auf horizontalen Flächen montiert und kommen häufiger bei frei stehenden Wellen oder längeren Wellenführungen zum Einsatz.

Die Entscheidung hängt somit von der Einbaulage, der Konstruktion und den auftretenden Belastungen ab.

Bei MOVET sind Flanschlager je nach Einsatzbereich in unterschiedlichen Materialien erhältlich:

• Edelstahl (V2A): für korrosive Umgebungen und hygienisch anspruchsvolle Anwendungen, insbesondere in der Lebensmittel- und Pharmaindustrie
• Kunststoffgehäuse (PBT): leicht, korrosionsbeständig und unempfindlich gegenüber Feuchtigkeit und Chemikalien – ideal für Anwendungen mit erhöhten Hygieneanforderungen



Die Auswahl des passenden Materials hängt von Umgebungseinflüssen wie Feuchtigkeit, Chemikalien, Temperatur, Reinigungsprozessen, Hygieneanforderungen und den geforderten Schutzklassen (z. B. IP69K) ab.

Flanschlager sind je nach Anwendung mit unterschiedlichen Dichtungen ausgestattet, um das Lager vor Schmutz, Feuchtigkeit und anderen Umwelteinflüssen zu schützen.

• NBR (Nitrilkautschuk): Standarddichtung für viele industrielle Anwendungen mit guter Beständigkeit gegenüber Ölen und Fetten
• EPDM (Ethylen-Propylen-Dien-Kautschuke): besonders geeignet für feuchte Umgebungen sowie Reinigungsprozesse mit Wasser und Chemikalien, FDA zugelassen
• TPU (Thermoplastisches Polyurethan): hohe Verschleißfestigkeit und mechanische Belastbarkeit, FDA zugelassen

Die Wahl der passenden Dichtung beeinflusst maßgeblich die Lebensdauer und Betriebssicherheit des Flanschlagers, insbesondere in anspruchsvollen oder hygienischen Anwendungen.

In Flanschlagern werden meist Rillenkugellager eingesetzt, da sie sowohl radiale als auch moderate axiale Kräfte aufnehmen können.

Je nach Anwendung kommen auch spezielle Ausführungen zum Einsatz:

• abgedichtete Lager für staubige oder feuchte Umgebungen
• wartungsarme oder lebensdauergeschmierte Varianten
• Edelstahllager für hygienische Anwendungen

Die Auswahl hängt von Belastung, Drehzahl und Umgebungsbedingungen ab.

Gleitlager sind Lager, bei denen die Bewegung zwischen Welle und Lagerfläche durch Gleiten erfolgt – im Gegensatz zu Wälzlagern ohne rollende Elemente. Sie zeichnen sich durch eine einfache Konstruktion, hohe Belastbarkeit und einen ruhigen, geräuscharmen Lauf aus.

MOVET Gleitlager sind wartungsarm beziehungsweise wartungsfrei, da nur wenig beziehungsweise keine zusätzliche Schmierung erforderlich ist.

• Hohe Verschmutzungstoleranz: geeignet für staubige oder abrasive Umgebungen
• Wartungsarm: Wenig oder keine Schmierung notwendig
• Leiser Betrieb: ideal für Anwendungen mit geringen Geräuschemissionen

Gleitlager werden häufig in Anwendungen eingesetzt, bei denen robuste und langlebige Lagerlösungen gefragt sind. Sie eignen sich besonders für extreme Umgebungsbedingungen, etwa bei sehr niedrigen Temperaturen, wie sie beispielsweise in der Schifffahrt oder im Außenbereich auftreten.

Nicht alle Flanschlager benötigen einen Schmiernippel, da viele moderne Lagereinsätze bereits lebensdauergeschmiert sind.

Lebensdauergeschmierte Lager:

• kein Nachschmieren erforderlich
• geschlossenes Dichtungssystem hält das Schmierfett dauerhaft im Lager
• geringer Wartungsaufwand und reduzierte Fehlerquellen

Bei hygienischen Lagerlösungen, wie den MOVET Blue Waterproof Flanschlagern, wird bewusst auf Schmiernippel verzichtet. Die eingesetzten Lagereinsätze sind lebensdauergeschmiert und für den wartungsfreien Betrieb ausgelegt.

Warum sind bei manchen Lagern dennoch Schmiernippel vorhanden?

• zur optionalen Nachrüstung mit nachschmierbaren Lagereinsätzen
• für spezielle Anwendungen mit erhöhtem Wartungsbedarf

Bei MOVET Edelstahl-Lagereinsätzen handelt es sich grundsätzlich um lebensdauergeschmierte Systeme. Ein Nachschmieren ist in der Regel nicht erforderlich und kann im Gegenteil dazu führen, dass Dichtungen beschädigt oder verunreinigt werden.

Daher wird empfohlen, auf zusätzliches Nachschmieren zu verzichten, sofern keine explizite Auslegung dafür vorgesehen ist.

Die richtige Größe eines Flanschlagers richtet sich in erster Linie nach dem Wellendurchmesser. Zusätzlich müssen die auftretenden Kräfte und die Einbausituation berücksichtigt werden.

• Wellendurchmesser: bestimmt die Lagergröße
• Belastung: radial und axial wirkende Kräfte
• Einbauraum: verfügbare Fläche und Befestigungsmöglichkeiten

Für eine sichere Auslegung empfiehlt sich die Auswahl anhand technischer Daten oder eine individuelle Beratung.

Flanschlager sind primär für die Aufnahme von radialen Kräften ausgelegt. Zusätzlich können sie je nach Lagerausführung auch begrenzte axiale Kräfte aufnehmen.

Die tatsächliche Belastbarkeit hängt vom verwendeten Lager, dem Gehäuse sowie der Befestigung ab. Für Anwendungen mit hohen Kräften sollten entsprechend ausgelegte Varianten gewählt werden.

Die zulässige Drehzahl eines Flanschlagers hängt vom eingesetzten Lager und der Schmierung ab.

Hohe Drehzahlen führen zu erhöhter Wärmeentwicklung und können die Lebensdauer beeinflussen. Daher sollten Drehzahlgrenzen und Schmierbedingungen bei der Auswahl berücksichtigt werden.

Für Anwendungen in der Lebensmittelindustrie werden Flanschlager benötigt, die korrosionsbeständig, leicht zu reinigen und für den Kontakt mit Lebensmitteln geeignet sind.

Geeignete Lösungen sind insbesondere:

• Edelstahl-Flanschlager (V2A / AISI 304) : korrosionsbeständig und geeignet für feuchte sowie hygienisch sensible Umgebungen
• MOVET Blue Flanschlager : hygienisch optimierte Lagereinheiten mit glatten Oberflächen und lebensmitteltauglichen Komponenten, geeignet für Anwendungen mit erhöhten Reinigungsanforderungen

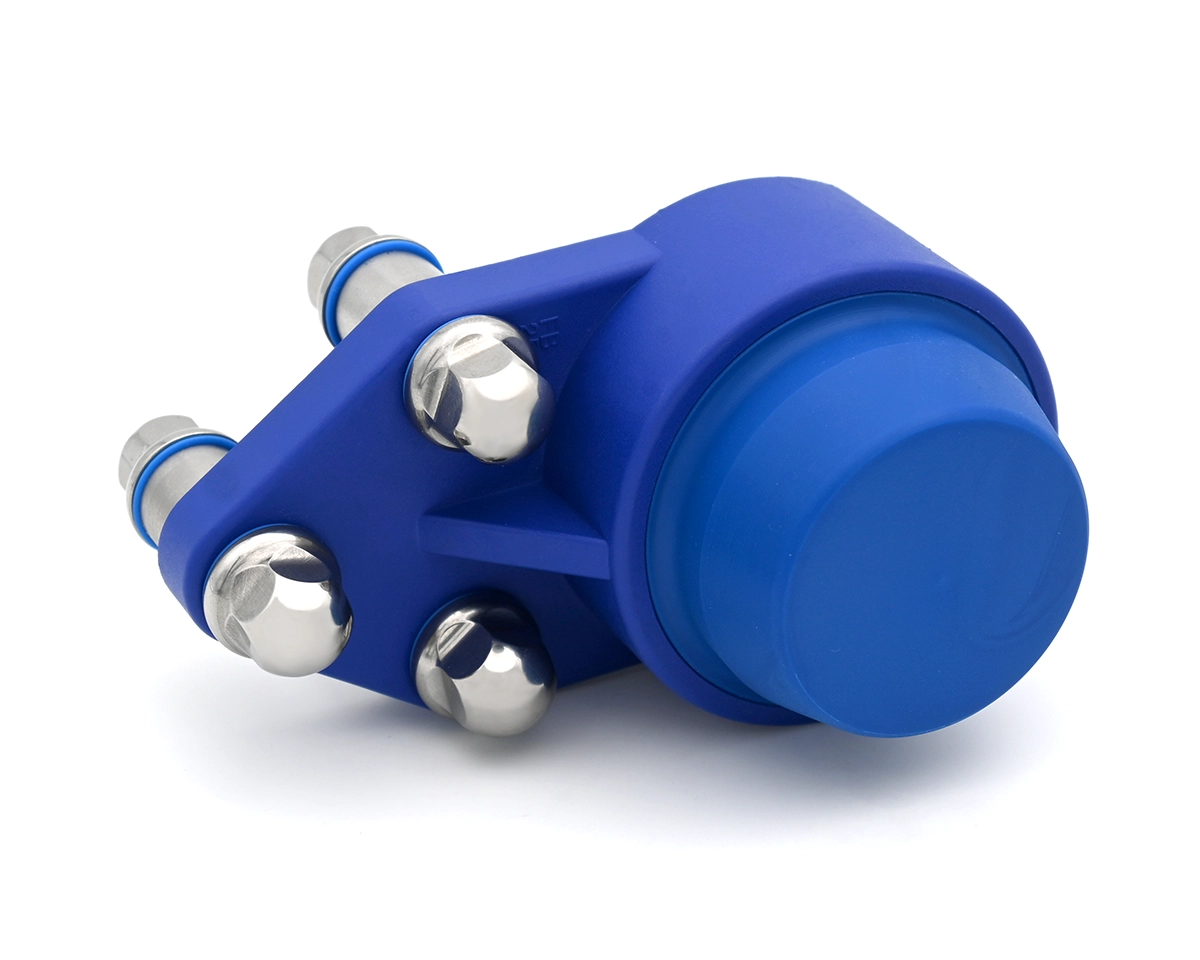

• MOVET Blue Waterproof Flanschlager : speziell für hygienische Anwendungen entwickelt, mit lebensmittelzugelassenem Fett vorgeschmiert und wartungsfrei im Betrieb

Die MOVET Blue Waterproof Serie bietet zusätzliche Vorteile für den Einsatz in Food- und Pharmaanwendungen:

• lebensmitteltaugliche Dichtungen zum Schutz vor Feuchtigkeit und Verunreinigungen
• thermoplastisches Gehäuse (PBT) mit hoher Beständigkeit gegenüber Reinigungschemikalien
• glatte Oberflächen für eine einfache und rückstandsfreie Reinigung
• lange Lebensdauer auch bei häufigen Reinigungszyklen
• blaue Farbe zur besseren visuellen Detektion in sensiblen Produktionsbereichen

Diese Eigenschaften machen die Lager besonders geeignet für Anwendungen mit hohen Hygieneanforderungen und intensiven Reinigungsprozessen.

Die Schutzart IP69K beschreibt die höchste Schutzklasse gegen das Eindringen von Wasser und Schmutz bei industriellen Anwendungen. Sie stellt sicher, dass ein Bauteil auch unter Hochdruck- und Hochtemperaturreinigung vollständig dicht bleibt.

Flanschlager mit IP69K sind speziell für Anwendungen ausgelegt, bei denen regelmäßige Reinigung mit hohem Wasserdruck, erhöhten Temperaturen und Reinigungsmitteln erfolgt, beispielsweise in der Lebensmittel-, Getränke- und Pharmaindustrie.

• Schutz gegen Hochdruckwasser (80 - 100 Bar): auch bei direkter Reinigung aus kurzer Distanz
• Beständig gegen hohe Temperaturen (-35 °C bis +95 °C): typisch bei industriellen Reinigungsprozessen
• Verhindert das Eindringen von Schmutz und Feuchtigkeit: erhöht die Lebensdauer des Lagers

Die MOVET Blue Waterproof Flanschlager sind speziell für diese Anforderungen entwickelt. Sie verfügen über mehrstufige Dichtungssysteme und korrosionsbeständige Materialien, die eine zuverlässige Funktion auch unter extremen Reinigungsbedingungen gewährleisten.

Dadurch eignen sie sich besonders für hygienisch sensible Bereiche, in denen Ausfallsicherheit, Sauberkeit und minimale Wartung entscheidend sind.

Die Lebensdauer eines Flanschlagers hängt von Belastung, Drehzahl, Schmierung und Umgebungsbedingungen ab.

Bei korrekter Auslegung und Anwendung können Flanschlager über viele Jahre zuverlässig betrieben werden. Regelmäßige Wartung und eine passende Auswahl tragen entscheidend zur Lebensdauer bei.

Die richtige Reinigung von Flanschlagern hängt stark von der Lagerausführung und den verbauten Dichtungen ab. Insbesondere bei der Verwendung von Hochdruckreinigern sind die zulässigen Drücke zu beachten.

Standard-Flanschlager (z. B. MB / MUC Einsätze):

• Reinigung vorzugsweise mit fließendem Wasser oder niedrigem Druck (ca. 1 bar)
• Bei Bedarf Einsatz von alkalischen Reinigungsmitteln (max. 40 °C, Einwirkzeit bis 10 Minuten)
• Abspülen mit warmem Wasser (max. 60 °C) bei moderatem Druck (ca. 8–12 bar)
• Mindestabstand von ca. 300 mm und Strahlwinkel von etwa 45° einhalten
• Keine aggressiven Chemikalien oder Hochdruckreinigung bei empfindlichen Lagerausführungen (z. B. B-Einsätze)

Eine unsachgemäße Reinigung kann die Dichtungen beschädigen und die Lebensdauer des Lagers deutlich reduzieren.

Waterproof-Flanschlager (IP69K):

• Für Hochdruck- und Hochtemperaturreinigung ausgelegt
• Beständig gegen kurzzeitige Reinigungsdrücke von bis zu ca. 80–100 bar
• Geeignet für intensive Reinigungsprozesse in der Lebensmittel- und Pharmaindustrie

Die MOVET Blue Waterproof Flanschlager sind speziell für hygienische Anwendungen entwickelt und verfügen über mehrstufige Dichtungssysteme sowie lebensmittelzugelassenes Schmierfett.

Allgemeine Hinweise:

• Keine mechanisch harten Werkzeuge verwenden – stattdessen weiche Bürsten oder Kunststoffschaber
• Regelmäßige Reinigung erhöht die Lebensdauer der Lager
• Schutzkappen und Dichtungen können zusätzlichen Schutz bieten

Die korrekte Montage von Waterproof Flanschlagern ist entscheidend für die Dichtwirkung und die langfristige Funktion des Lagers. Besonders bei hygienischen Anwendungen sollten die einzelnen Komponenten sorgfältig und in der richtigen Reihenfolge eingebaut werden.

Einbau des Wellendichtrings:

• Auf die richtige Einbaurichtung achten -> die Seite mit Freistich muss nach innen zeigen
• Dichtring am Außendurchmesser sowie an den Dichtlippen leicht mit lebensmittelechtem Schmierfett oder Öl benetzen
• Dichtring schräg ansetzen und gleichmäßig in die Passung eindrücken, bis er bündig sitzt

Einbau der Schutzkappe:

• Schutzkappe ebenfalls leicht einfetten (Außendurchmesser und Dichtlippen)
• Geschlossene Kappe schräg ansetzen und bündig eindrücken
• Offene Kappe vorsichtig über die Welle schieben und in das Gehäuse einsetzen

Wichtige Hinweise:

• Schutzkappe idealerweise erst nach Erreichen der Betriebstemperatur montieren, um Überdruck zu vermeiden
• Kein zusätzliches Fett in den Innenraum des Lagers einbringen, da die Lagereinsätze sind lebensdauergeschmiert sind
• Nach der Montage das Lager zunächst bei niedriger Drehzahl einlaufen lassen und nicht sofort voll belasten

Eine bebilderte Schritt-für-Schritt-Anleitung finden Sie hier:
Montageanleitung Waterproof Flanschlager (PDF)
