Hygiene-Drehriegel für Maschinengehäuse und Anlagen

Hygiene-Drehriegel für Lebensmittel- und Pharmaanlagen

Hygiene-Drehriegel verschließen Türen, Klappen und Maschinenverkleidungen in Produktionsbereichen, in denen eine gute Reinigbarkeit und korrosionsbeständige Komponenten erforderlich sind. Typische Einsatzbereiche sind Maschinen und Anlagen in der Lebensmittel-, Getränke-, Pharma- und Verpackungsindustrie.

Die MOVET Hygiene-Drehriegel bestehen aus Edelstahl und besitzen eine abgerundete, kompakte Außenkontur. Blaue Silikondichtungen verschließen den Übergang zur Montagefläche. Je nach Ausführung stehen unterschiedliche Betätigungsarten, Schließtiefen und Griffvarianten zur Verfügung.

Welcher Hygiene-Drehriegel passt zur Anwendung?

Die geeignete Ausführung richtet sich danach, wie häufig der Zugang geöffnet wird, ob eine Bedienung ohne Werkzeug gewünscht ist und wie der Zugriff auf das Maschinengehäuse geregelt werden soll.

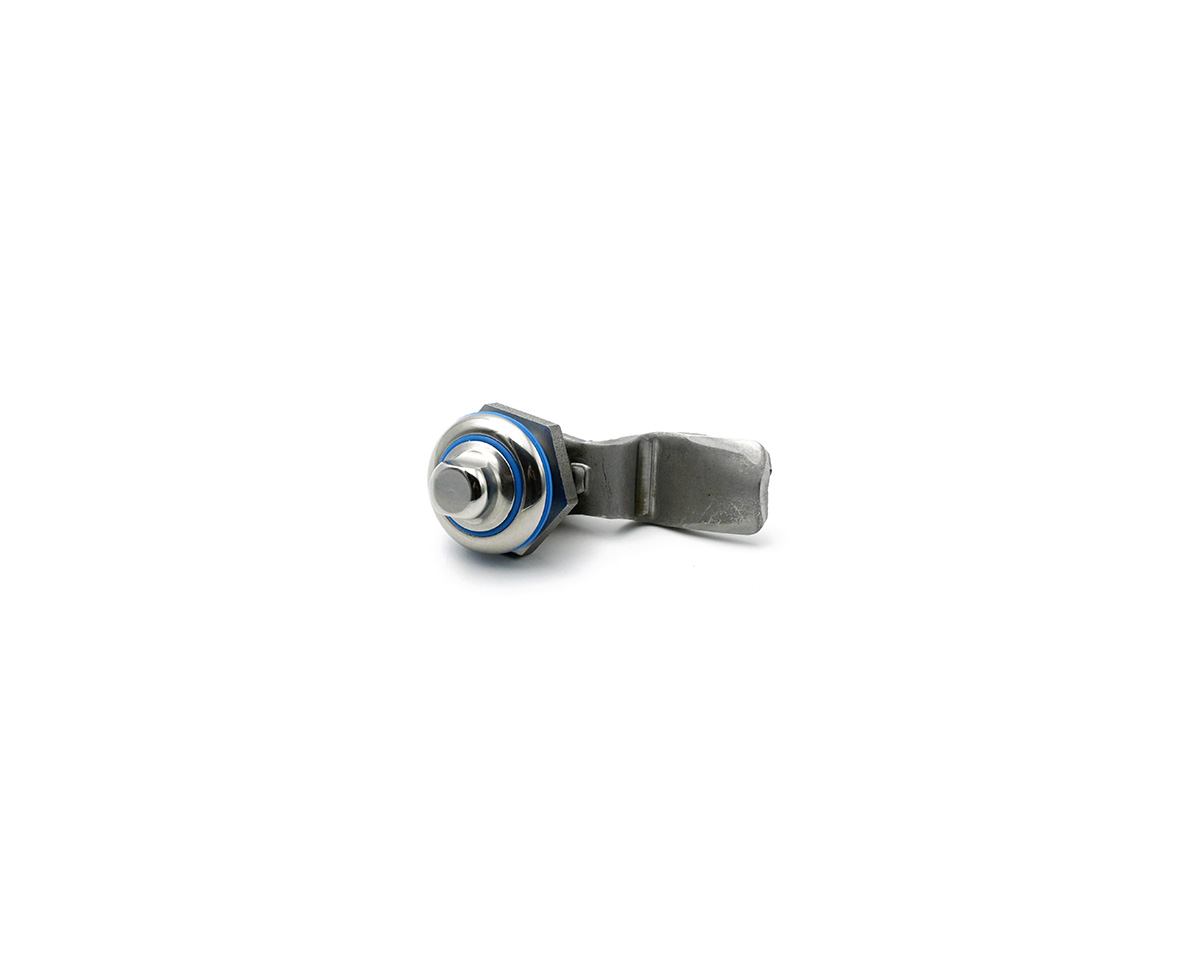

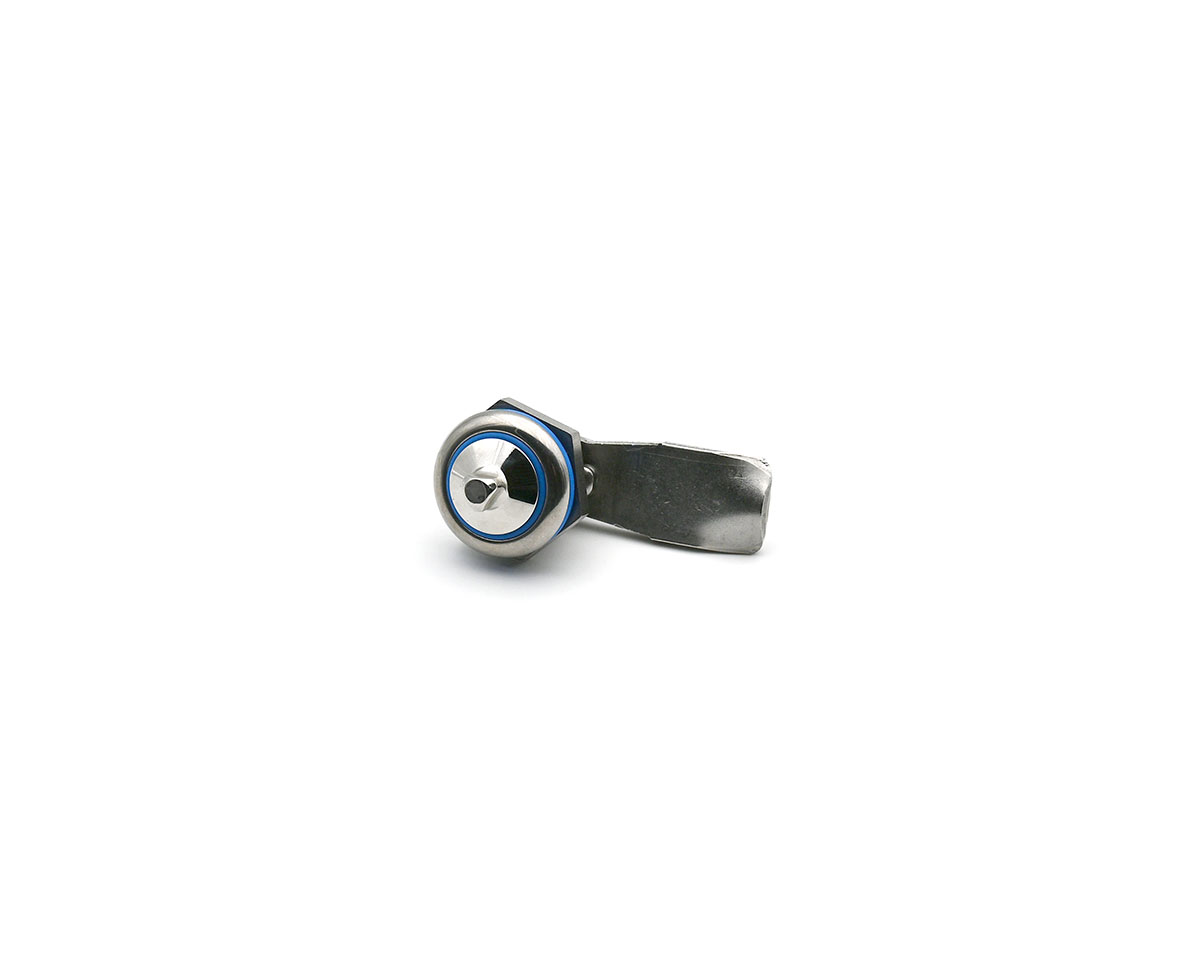

Drehriegel mit Griff lassen sich ohne separaten Schlüssel öffnen. Werkzeugbetätigte Varianten begrenzen dagegen den unmittelbaren Zugriff und besitzen keine dauerhaft hervorstehende Bedienfläche. Schlüssel und Betätigungsform müssen exakt zum gewählten Drehriegelverschluss passen.

90°-Drehriegel für Türen und Maschinengehäuse

Die Hygiene-Drehriegel arbeiten mit einem Drehwinkel von 90°. Durch die Vierteldrehung bewegt sich der innenliegende Vorreiber hinter den Rahmen oder die vorgesehene Schließkante und verriegelt dadurch die Tür beziehungsweise Abdeckung.

Der kompakte Drehmechanismus eignet sich für Maschinengehäuse, Schutztüren, Wartungsklappen und technische Verkleidungen. Voraussetzung ist, dass Vorreiber, Schließkante und Einbaurichtung konstruktiv aufeinander abgestimmt sind.

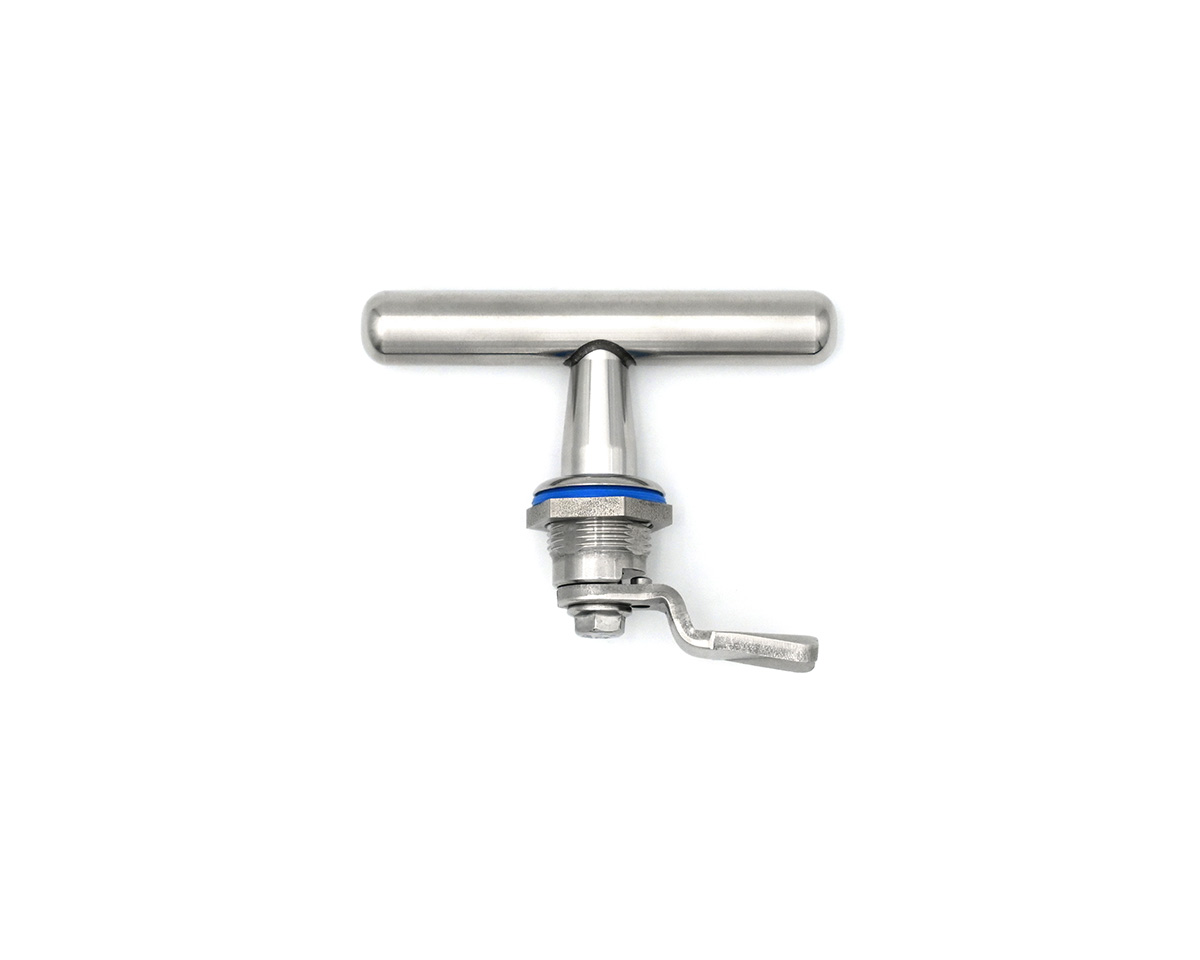

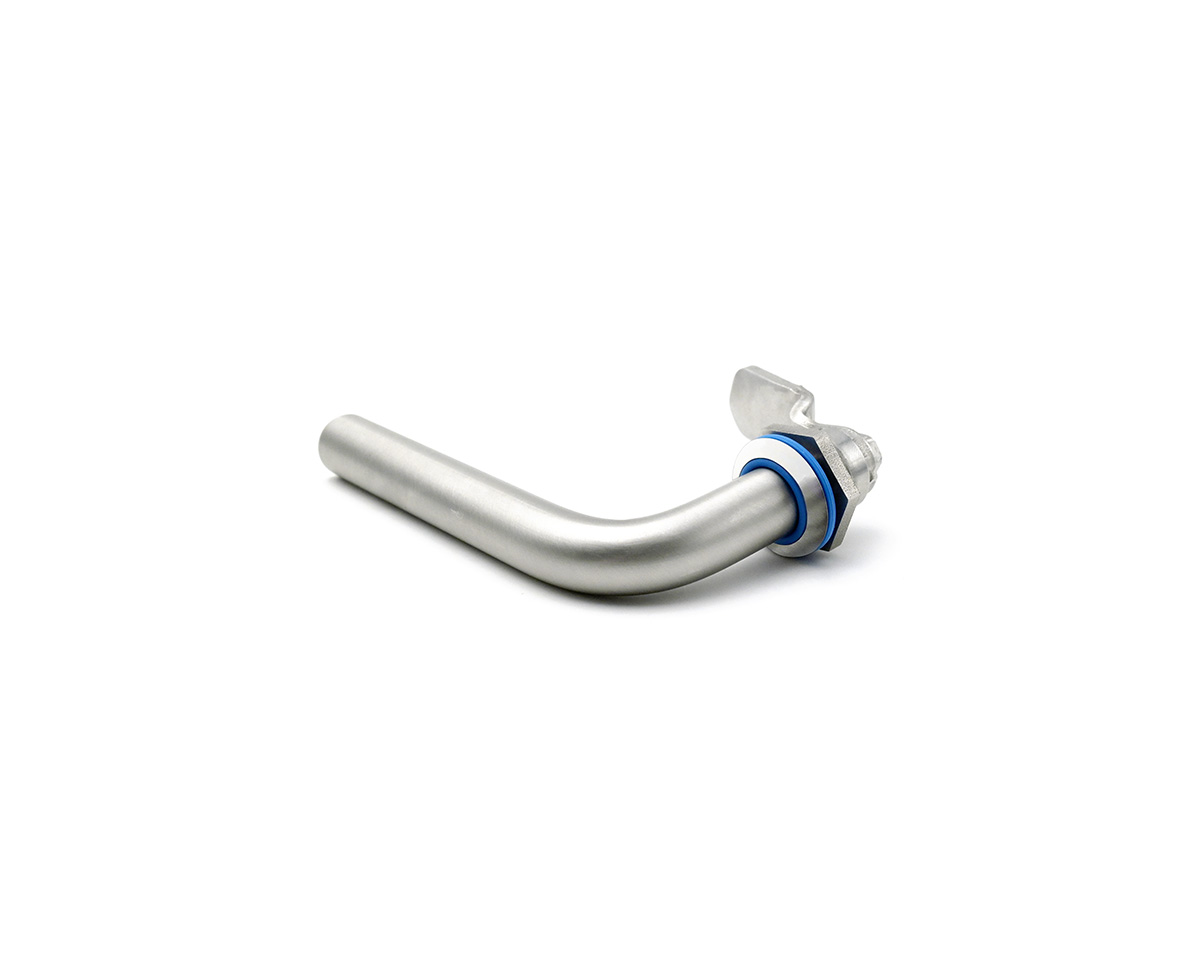

Vor der Montage sollte außerdem geprüft werden, ob für den T- oder L-Griff sowie den innenliegenden Vorreiber ausreichend Bewegungsraum zur Verfügung steht. Angrenzende Bauteile dürfen die vollständige 90°-Drehung nicht behindern.

Schließtiefe des Drehriegelverschlusses bestimmen

Die Schließtiefe beschreibt den Abstand zwischen der äußeren Montagefläche und dem Bereich, an dem der Vorreiber hinter der Schließkante greift. Sie gehört zu den wichtigsten Auswahlmaßen eines Hygiene-Drehriegels.

Vor der Bestellung sollten Türstärke, Dichtungsstärke, Abstand zur Schließkante und erforderlicher Anpressdruck ermittelt werden. Eine zu geringe Schließtiefe kann eine sichere Verriegelung verhindern. Eine zu große Schließtiefe kann dagegen das vollständige Schließen erschweren oder eine vorhandene Türdichtung übermäßig belasten.

3-A-zertifizierte Drehriegel für hygienische Konstruktionen

Die Hygiene-Drehriegel dieser Kategorie sind nach dem 3-A Sanitary Standard ausgewiesen. Die zertifizierten Ausführungen sind für Maschinenbereiche vorgesehen, in denen gut zugängliche Oberflächen und möglichst spaltarme Übergänge die regelmäßige Reinigung unterstützen sollen.

Die abgerundete äußere Form reduziert schwer zugängliche Kanten an der Betätigungsseite. Eine blaue Silikondichtung dichtet den Übergang zwischen Drehriegel und Maschinenoberfläche ab.

Die Zertifizierung des Drehriegels bestätigt nicht automatisch eine hygienegerechte Gesamtkonstruktion. Auch Türfläche, Montageöffnung, Vorreiber, Gegenfläche, Befestigung und angrenzende Komponenten müssen für das vorgesehene Reinigungsverfahren ausgelegt sein.

IP69K-Drehriegel mit blauer Silikondichtung

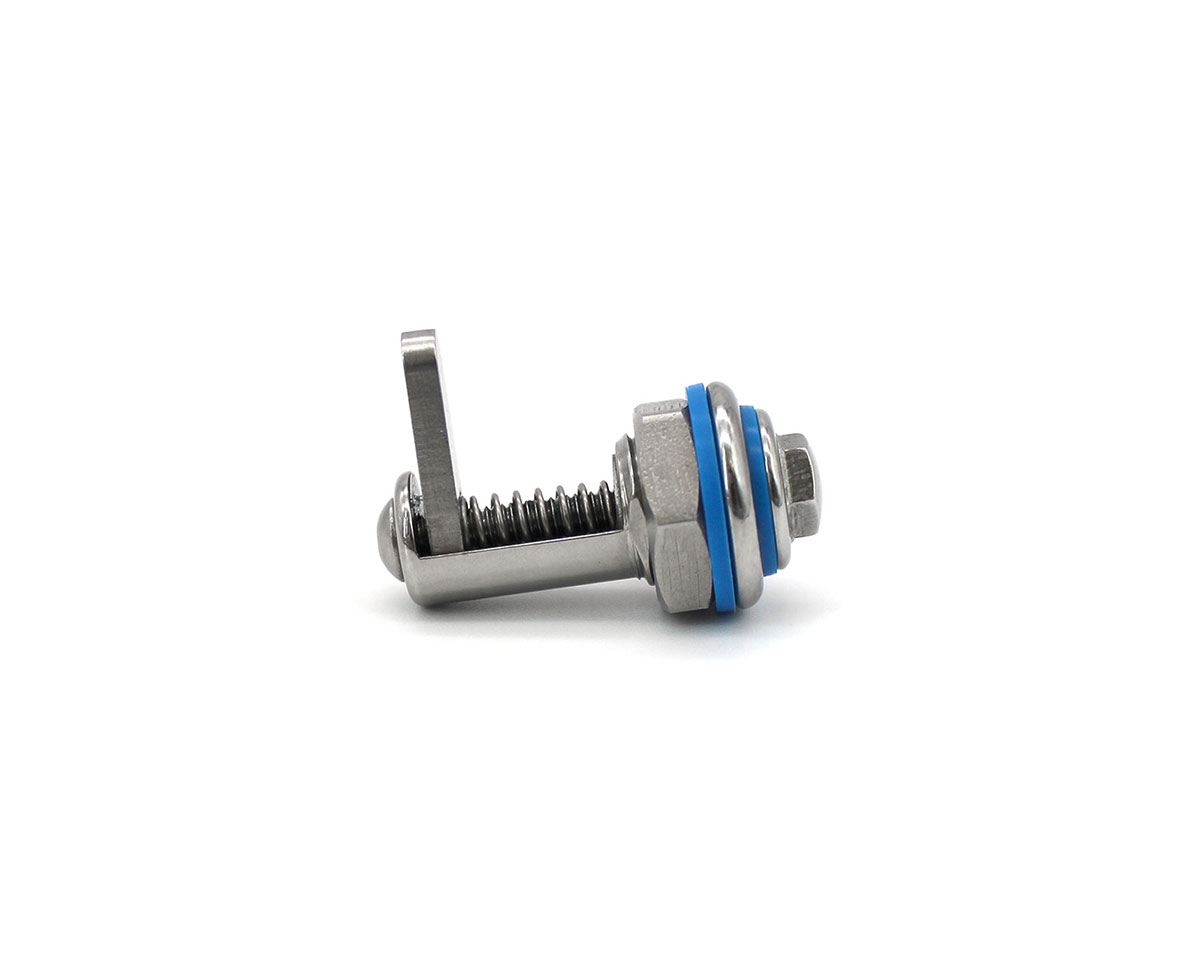

Die regulären 3-A-Hygiene-Drehriegel sind mit der Schutzart IP69K ausgewiesen und damit für Maschinenbereiche mit intensiven Reinigungsbedingungen vorgesehen. Zusätzlich wird eine aktiv selbstabdichtende Ausführung mit IP67 angeboten.

Die angegebene Schutzart bezieht sich auf den jeweiligen Drehriegel unter den dafür festgelegten Prüfbedingungen. Sie darf nicht automatisch auf das vollständige Maschinengehäuse übertragen werden. Montageöffnung, Türdichtung, Gegenfläche und fachgerechter Einbau beeinflussen die tatsächliche Dichtwirkung der gesamten Konstruktion.

Die blaue Silikondichtung sollte regelmäßig auf Beschädigungen, bleibende Verformungen und korrekten Sitz kontrolliert werden. Passende Ersatz- und Ergänzungskomponenten finden Sie unter Hygiene-Dichtungen .

Edelstahl-Drehriegel mit polierter oder gebürsteter Oberfläche

Die Hygiene-Drehriegel bestehen aus Edelstahl 1.4301 beziehungsweise V2A. Der Werkstoff eignet sich für zahlreiche industrielle und hygienisch sensible Anwendungen mit Feuchtigkeit und regelmäßiger äußerer Reinigung.

Je nach Griffausführung stehen polierte und gebürstete Oberflächen zur Verfügung. Polierte Ausführungen besitzen eine glatte, glänzende Oberfläche, während gebürstete Varianten ein gleichmäßiges mattes Erscheinungsbild bieten.

Die tatsächliche Korrosionsbeständigkeit hängt von Reinigungsmittel, Konzentration, Temperatur, Einwirkdauer und möglicher Chloridbelastung ab. Edelstahl 1.4301 ist daher nicht uneingeschränkt gegen jedes Reinigungsmedium beständig.

Hygiene-Drehriegel auswählen und online kaufen

Über die Produktfilter lassen sich Hygiene-Drehriegel nach Betätigungsart, Schließtiefe, Griff und Schutzklasse eingrenzen. Vergleichen Sie anschließend die technische Zeichnung mit Montageöffnung, Türstärke, Schließkante und verfügbarem Bewegungsraum.

Für werkzeugbetätigte Drehriegel muss ein passender Schlüssel für Typ A, D oder E ausgewählt werden. Bei T- und L-Griffen ist zu prüfen, ob der Griff frei gedreht werden kann und keine angrenzenden Bauteile berührt.

Passende Befestigungskomponenten finden Sie unter Hygiene-Schrauben . Weitere Verschlussarten für Maschinengehäuse und technische Türen stehen unter Edelstahl-Drehriegel und Vorreiber zur Verfügung.
