Hygiene-Spindeln für Maschinenfüße und Hygienekomponenten
Diese Spindeln bestehen aus hygienischen Edelstahlmaterialien und gewährleisten eine präzise Höhenverstellung in Maschinen und Anlagen mit hohen Hygieneanforderungen.
Hygiene-Spindeln für Maschinenbau und Lebensmittelindustrie
Hygiene-Spindeln ermöglichen die präzise Höhenverstellung und konstruktive Anbindung von Maschinenfüßen, Lenkrollen und weiteren Maschinenelementen. Sie werden insbesondere in Anlagen eingesetzt, in denen Feuchtigkeit, regelmäßige Reinigung und erhöhte Anforderungen an eine hygienegerechte Maschinenkonstruktion berücksichtigt werden müssen.
MOVET bietet TEKNOCLEAN Gewindespindeln aus Edelstahl in unterschiedlichen Durchmessern, Längen und Anschlussvarianten. Zum Sortiment gehören Spindeln für höhenverstellbare Lenkrollen sowie eine kompakte M30-Edelstahlspindel für individuelle Maschinenkonstruktionen.
Welche Hygiene-Spindel passt zur Konstruktion?
Die geeignete Ausführung richtet sich nach dem benötigten Hauptgewinde, der Spindellänge und der Verbindung zur Rolle oder Fußplatte. Die folgende Übersicht zeigt die grundlegenden Bauformen:
| Spindelausführung | Anschluss | Typische Verwendung |
|---|---|---|

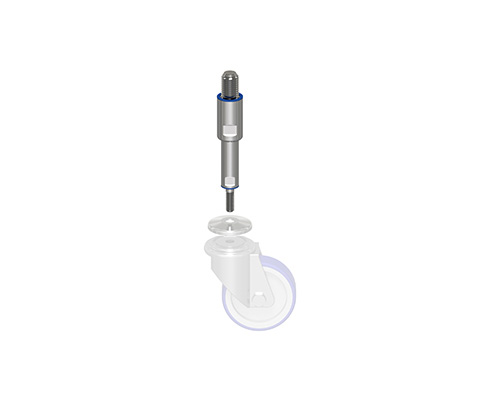

| Lenkrollenspindel mit Zapfen | M12-Außengewinde | Anbindung einer Rolle oder Auflageplatte mit passender M12-Bohrung |

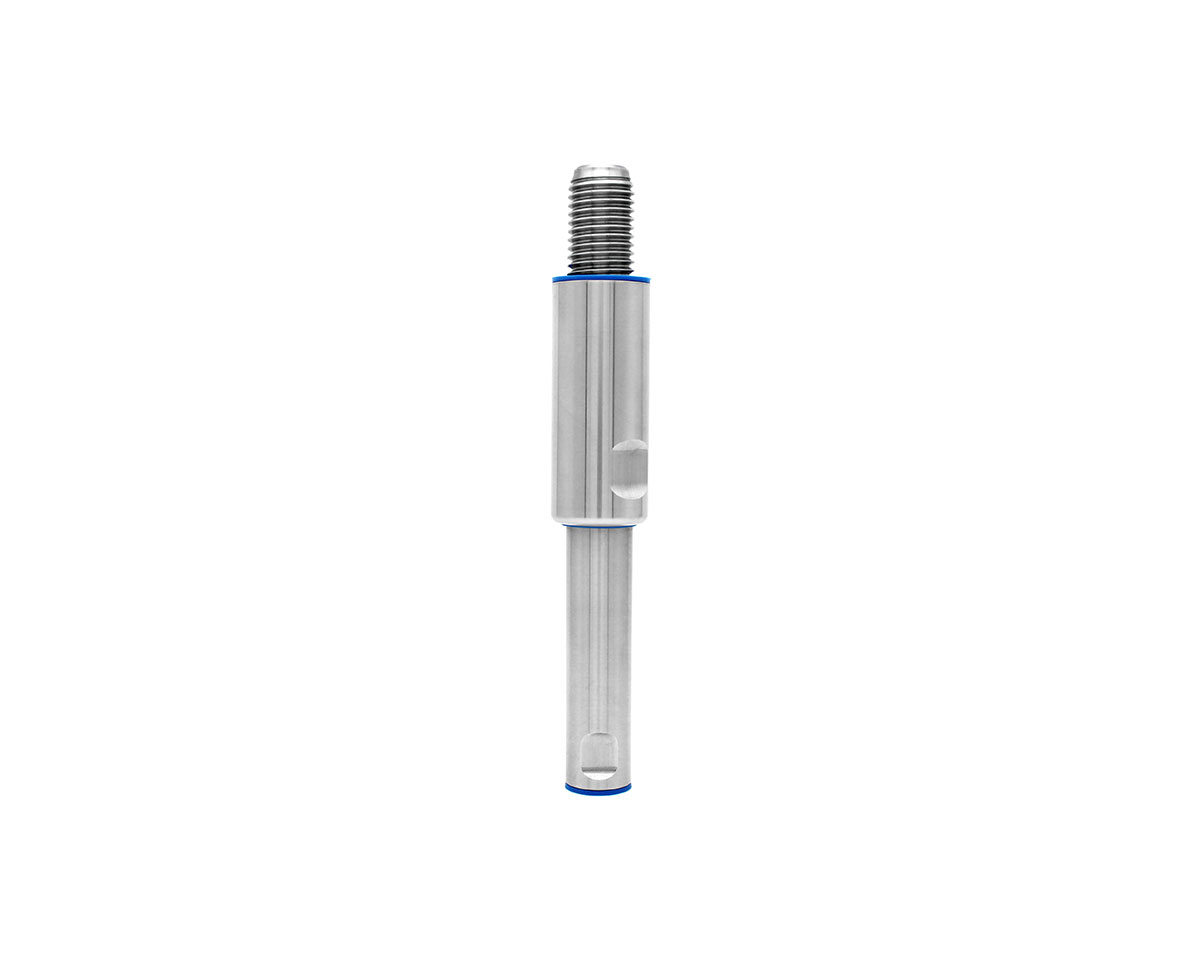

| Lenkrollenspindel mit Bohrung | M12-Innengewinde | Aufnahme eines passenden M12-Gewindezapfens |

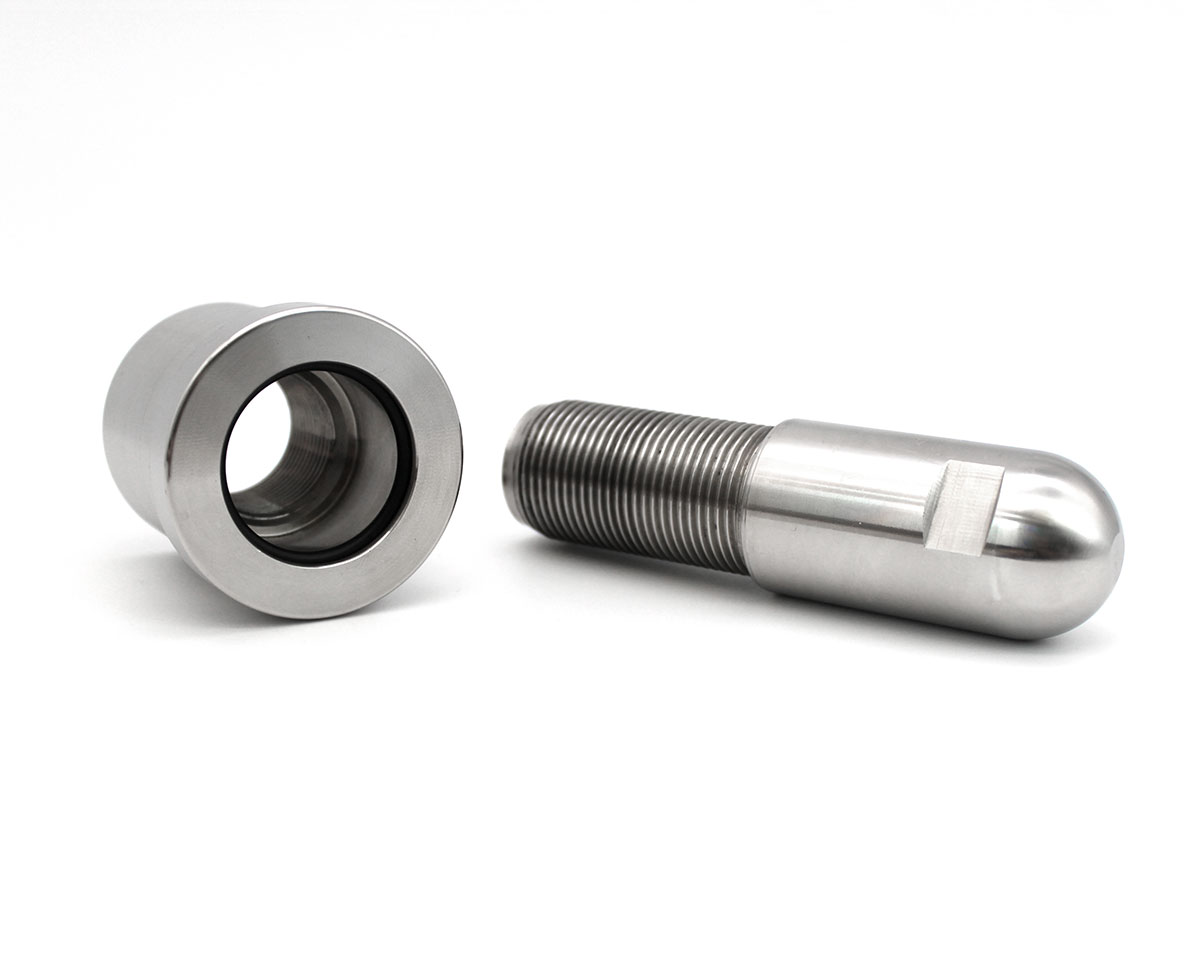

| TEKNOCLEAN Spindel M30 | M30-Hauptgewinde mit Schlüsselfläche | Individuelle Maschinen-, Fußplatten- und Nivellierkonstruktionen |
Die Anschlussvarianten mit Zapfen und Bohrung sind nicht untereinander austauschbar. Vor der Bestellung sollten daher Hauptgewinde, M12-Anschluss, Einbaulänge und technische Zeichnung mit der vorhandenen Konstruktion verglichen werden.
Edelstahl-Gewindespindeln nach Größe auswählen
Die Gewindegröße muss zur Aufnahme am Maschinenrahmen und zur vorgesehenen Belastung passen. Die aktuell angebotenen Hygiene-Spindeln decken folgende Größenbereiche ab:
| Hauptgewinde | Verfügbare Spindellängen | Verfügbare Anschlussvarianten |
|---|---|---|
| M16 | 150 oder 200 mm | M12-Zapfen oder M12-Bohrung |
| M20 | 150 oder 200 mm | M12-Zapfen oder M12-Bohrung |
| M24 | 150 oder 200 mm | M12-Zapfen oder M12-Bohrung |
| M30 | 100 mm | Spindel mit Schlüsselfläche, ohne Fußplatte |
Eine größere Gewindespindel besitzt nicht automatisch die passende Belastbarkeit für jede Anwendung. Auch Gewindeeingriff, Material der Gegenkomponente, Spindelauszug, Seitenkräfte und die Konstruktion der angeschlossenen Rolle oder Fußplatte müssen berücksichtigt werden.
Spindeln zur präzisen Höhenverstellung
Die Höhenverstellung erfolgt durch das Ein- oder Ausschrauben der Edelstahlspindel innerhalb der vorgesehenen Gewindeaufnahme. Dadurch kann die Position einer Maschine, eines Gestells oder einer Rolle an die benötigte Arbeitshöhe beziehungsweise Bodenfreiheit angepasst werden.
Bei den 150 mm langen Lenkrollenspindeln wird ein Verstellbereich von 85 bis 130 mm angegeben. Die 200-mm-Ausführungen ermöglichen einen Verstellbereich von 110 bis 180 mm. Der tatsächlich nutzbare Bereich hängt zusätzlich von der Gegenkonstruktion und der notwendigen Mindesteinschraubtiefe ab.
Die Spindel sollte nicht über den zulässigen Verstellbereich hinaus herausgeschraubt werden. Ein zu geringer Gewindeeingriff kann die Stabilität der Verbindung reduzieren und die Biegebeanspruchung der Gewindespindel erhöhen.
Hygienische Spindeln für Lenkrollen
TEKNOCLEAN Lenkrollenspindeln ermöglichen die Kombination einer höhenverstellbaren Gewindespindel mit einer passenden Rolle oder Auflageplatte. Dadurch lassen sich mobile Maschinen, Arbeitstische und Gestelle in hygienisch sensiblen Produktionsbereichen konstruktiv anbinden und in der Höhe ausrichten.
Je nach Maschinenaufbau kann ein M12-Anschlusszapfen oder eine M12-Gewindebohrung gewählt werden. Varianten mit Zapfen besitzen einen M12 × 37 mm Anschluss. Bei den Ausführungen mit Innengewinde wird eine M12 × 15 mm Bohrung verwendet.
Die Lenkrolle ist nicht im Lieferumfang der einzelnen Spindel enthalten. Optional stehen passende Auflageplatten mit 60 oder 80 mm Durchmesser zur Verfügung. Rollen und weitere Fahrkomponenten finden Sie unter Räder und Rollen .
USDA-zertifizierte Edelstahlspindeln mit Silikondichtung
Die TEKNOCLEAN Hygiene-Spindeln bestehen aus Edelstahl und werden mit einer USDA-Hygienezertifizierung angeboten. Der Werkstoff eignet sich für zahlreiche feuchte und regelmäßig gereinigte Produktionsumgebungen.
Bei den Lenkrollenspindeln verschließt eine blaue Silikondichtung den Übergang zwischen Spindel und Führungshülse. Die auffällige Farbe unterstützt die visuelle Kontrolle auf Beschädigungen, Verschmutzungen oder eine fehlende Dichtung.
Die Zertifizierung einer einzelnen Spindel bestätigt nicht automatisch die hygienische Ausführung der vollständigen Maschine. Rolle, Fußplatte, Gewindeaufnahme, Befestigungen und angrenzende Bauteile müssen ebenfalls für das vorgesehene Reinigungsverfahren geeignet sein.
Hygiene-Spindeln richtig montieren und reinigen
Vor der Montage sollten die Gewindegänge sauber, unbeschädigt und frei von Fremdkörpern sein. Die Spindel muss ausreichend tief in der vorgesehenen Gewindeaufnahme geführt werden und sollte möglichst axial belastet werden.
Dauerhafte Seitenkräfte, ein verkanteter Einbau oder eine unzureichende Gewindeführung können die Spindel und die Gegenkomponente zusätzlich beanspruchen. Bei mobilen Konstruktionen müssen außerdem Rollenlast, Fahrbewegungen, Bremskräfte und mögliche Stoßbelastungen berücksichtigt werden.
Bei der Reinigung sollten Gewindebereich, Führungshülse, Silikondichtung und Anschluss zur Rolle kontrolliert werden. Eine beschädigte oder dauerhaft verformte Dichtung sollte ersetzt werden. Die Eignung des Edelstahls und des Silikons ist bei Änderungen von Reinigungsmittel, Temperatur oder Konzentration erneut zu prüfen.
Hygiene-Spindeln auswählen und online kaufen
Über die Produktfilter lassen sich die Edelstahlspindeln nach Spindeldurchmesser, Länge und Hygienezertifizierung eingrenzen. Vergleichen Sie anschließend die technische Zeichnung, den Verstellbereich und die Anschlussausführung mit der vorhandenen Maschine.
Für eine Lenkrollenkonstruktion muss festgelegt werden, ob ein M12-Zapfen oder ein M12-Innengewinde benötigt wird. Bei einer reinen Nivellierlösung sind zusätzlich Fußplatte, Belastung und erforderliche Bodenauflage zu berücksichtigen.
Passende feststehende Aufstellelemente finden Sie unter zertifizierte Hygiene-Füße . Weitere Maschinenfüße, Auflageplatten und Anschlusskomponenten stehen im Bereich Maschinenfüße und Zubehör zur Verfügung.
