Keilschuhe zur präzisen Maschinenausrichtung
Keilschuhe ermöglichen eine millimetergenaue Justierung von Maschinen und Anlagen. Sie bieten eine hohe Traglast und sind ideal für Produktionsbereiche mit wechselnden Maschinenaufstellungen.
Maschinenfuß / Stellfuß MAGIC mobil, Ø 98 mm, M0 x 0 mm Stahl, NBR
Keilschuhe und Maschinenschuhe für den Maschinenbau
Keilschuhe, häufig auch als Maschinenschuhe oder Präzisionsnivellierkeile bezeichnet, ermöglichen die präzise Höhenverstellung und Ausrichtung schwerer Maschinen. Sie kommen insbesondere bei Werkzeugmaschinen, Spritzgussmaschinen, Druckmaschinen und industriellen Produktionsanlagen zum Einsatz.
Durch die kompakte Bauweise und die mechanische Höhenverstellung lassen sich Maschinen exakt aufstellen. Je nach Ausführung können zusätzliche Isolierelemente die Übertragung von Schwingungen und Körperschall reduzieren.
Wie funktionieren Keilschuhe zur Maschinennivellierung?
Klassische Keilschuhe arbeiten mit einem mechanischen Keilsystem. Über eine seitlich zugängliche Stellschraube wird die Höhe des Aufstellelements angepasst. So lässt sich die Maschine präzise nivellieren, ohne dass die Verstellung direkt unter dem Maschinenbett erfolgen muss.
Im Unterschied dazu erfolgt die Höheneinstellung bei herkömmlichen Maschinenfüßen meist über eine Gewindespindel. Welche Lösung sich besser eignet, hängt unter anderem von der Maschinenkonstruktion, der verfügbaren Einbauhöhe und den Anforderungen an die Aufstellung ab.
Maschinenschuhe: Abmessungen und Tragfähigkeit

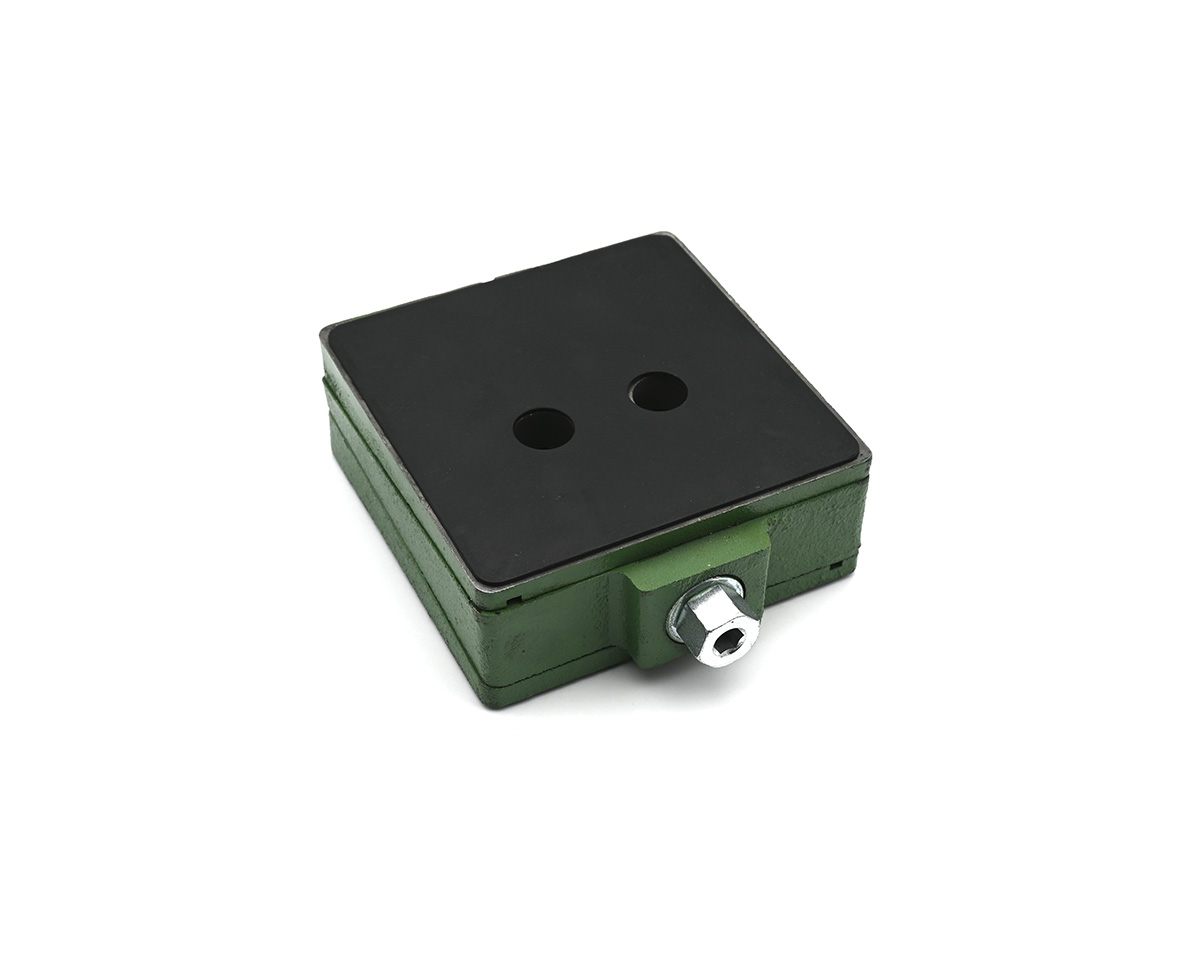

MOVET bietet klassische Maschinenschuhe aus lackiertem Stahl in unterschiedlichen Abmessungen und Tragfähigkeiten. Die folgenden technischen Werte beziehen sich auf die jeweiligen Ausführungen.
| Technische Daten | 150 × 150 mm | 200 × 200 mm |
|---|---|---|
| Material | Stahl, lackiert | Stahl, lackiert |
| Abmessungen | 150 × 150 mm | 200 × 200 mm |
| Bauhöhe | 58–68 mm | 63–73 mm |
| Höhenverstellbereich | 10 mm | 10 mm |
| Max. Belastung | 30.000 N | 50.000 N |
Die zulässige Belastung muss immer anhand der technischen Angaben des jeweiligen Produkts geprüft werden.
Welcher Keilschuh passt zu Ihrer Maschine?
Bei der Auswahl eines geeigneten Maschinenkeilschuhs sollten mehrere technische Faktoren berücksichtigt werden:
- Maschinengewicht und Lastverteilung: Die Belastung jedes einzelnen Aufstellelements muss innerhalb der zulässigen Tragfähigkeit liegen.
- Verstellbereich: Der verfügbare Höhenverstellweg muss für die erforderliche Maschinenausrichtung ausreichen.
- Abmessungen: Die Auflagefläche und Bauhöhe müssen zur Maschinenkonstruktion und den Platzverhältnissen passen.
- Befestigung: Die vorgesehenen Anschluss- und Befestigungsmöglichkeiten müssen mit dem Maschinenbett übereinstimmen.
- Schwingungsisolierung: Bei schwingungsintensiven Anwendungen können geeignete Ausführungen mit Isolierelementen sinnvoll sein.
Keilschuhe und Maschinenschuhe bei MOVET kaufen
Ob klassische Keilschuhe zur präzisen Nivellierung oder andere Aufstellelemente für den Maschinenbau – bei MOVET finden Sie Lösungen für unterschiedliche Anforderungen an die Maschinenaufstellung.
Entdecken Sie auch unsere Nivellierfüße und Schwingungsdämpfer für Maschinen , wenn Ihre Anwendung andere Verstellmöglichkeiten oder eine gezielte Schwingungsisolierung erfordert.
Sie benötigen Unterstützung bei der Auswahl? Unser Team berät Sie gerne zu geeigneten Abmessungen, Tragfähigkeiten und Ausführungen für Ihre Maschine.
Maschinen effizient und gefahrlos ausrichten
Mit den Präzisionsnivellierkeilen von Movet lassen sich Ihre Maschinen extrem effizient und jederzeit gefahrlos ausrichten. Nach der Montage am Maschinenbett erfolgt die Nivellierung seitlich über eine Stellschraube, die ganz einfach mit einem Gabelschlüssel bedient werden kann. Eine stufenlos einstellbare Höhenverstellung erlaubt dabei eine maximal präzise Ausrichtung Ihrer wertvollen Maschinen, selbst auf unebenen Untergründen. Schwingungen im Betrieb werden umgehend reduziert, gleichzeitig verringert sich auftretender Körperschall deutlich. Setzen auch Sie jetzt auf die Präzisionsnivellierkeile von Movet und bringen Sie die Präzision Ihres Maschinenparks auf ein neues Niveau!
Aufstellelemente im MOVET Shop kaufen
Ob Maschinenfüße, Aufstellkeile oder sonstige Aufstellelemente: Bei Movet ist der Kauf benötigter Komponenten für den Maschinen- und Anlagenbau jetzt besonders einfach möglich. In unserem Online-Shop haben wir Ihnen die gängigsten Aufstellelemente übersichtlich in Kategorien zusammengefasst. Über unseren Filter finden Sie das gewünschte Produkt jetzt noch schneller. Geben Sie einfach die benötigten Grundwerte Ihrer gesuchten Aufstellelemente – Materialien, Durchmesserbereiche, besondere Eigenschaften oder den Preis – in die Maske des Filters ein und lassen Sie sich eine Vorauswahl der geeignetsten Lösungen für Ihren Bedarf anzeigen. Sollten Sie in unserem Online-Shop einmal nicht fündig geworden sein: Kein Problem! Gerne realisieren wir auch Sonderlösungen für Sie. Sprechen Sie hierzu bitte einfach unser Experten-Team an.
Keilschuhe für Werkzeugmaschinen und schwere Anlagen
Keilschuhe, auch Maschinenschuhe oder Präzisionsnivellierkeile genannt, ermöglichen die feine Höheneinstellung schwerer Maschinen bei kompakter Bauhöhe. Die seitlich zugängliche Stellschraube erleichtert das Ausrichten von Werkzeugmaschinen, Spritzgussmaschinen, Druckmaschinen und anderen stationären Produktionsanlagen.
MOVET bietet Aufstellelemente aus lackiertem Stahl in den Abmessungen 150 × 150 mm und 200 × 200 mm. Je nach Ausführung sind Belastungen von bis zu 30.000 oder 50.000 Newton möglich. Bei der Auswahl sollten das Maschinengewicht, die Lastverteilung auf die einzelnen Auflagepunkte, die vorhandenen Anschlussmaße und der benötigte Verstellbereich berücksichtigt werden.
